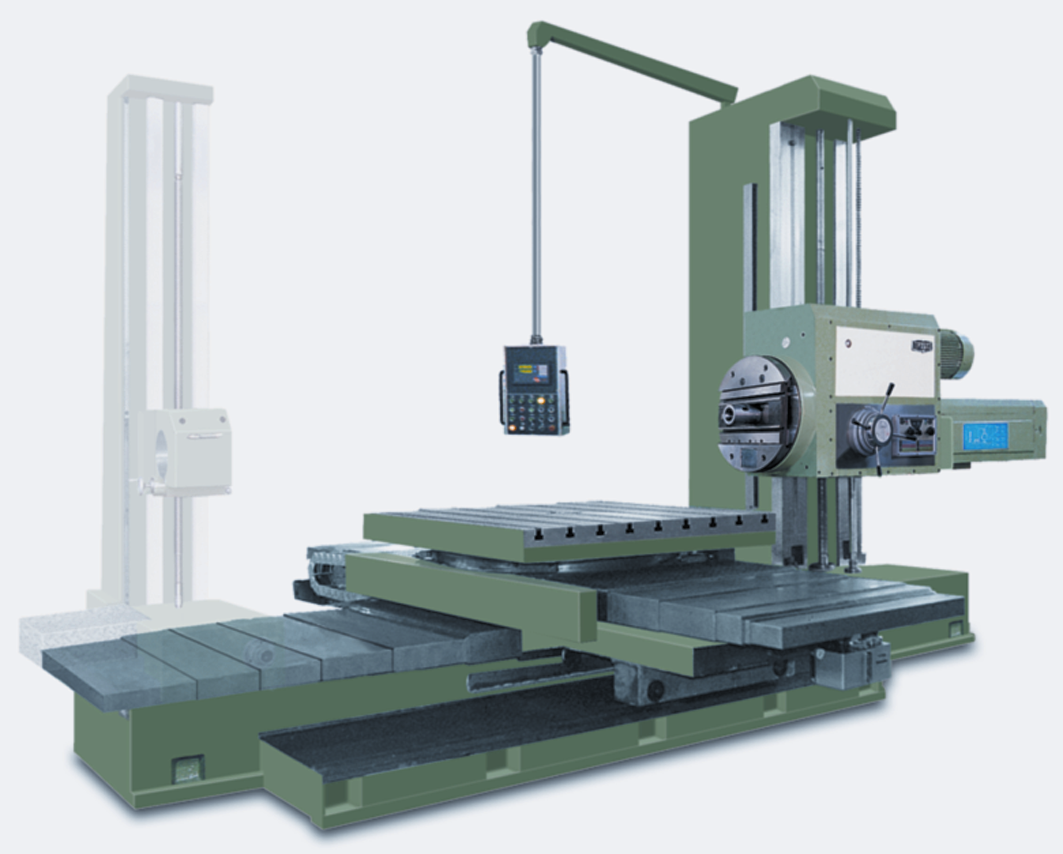

Горизонтальный-расточной станок TPX6111B
Станок предназначен для обработки корпусных деталей массой до 5 000 кг, имеющих точные отверстия, связанные между собой точностью расположения. На станке возможно производить сверление, растачивание, зенкерование и развертывание отверстий, а также выполнять фрезерование. В стандартной комплектации станок оборудован системой цифровой индикации (УЦИ) для осей X, Y.
Cтанина и колонна
Станина и колонна станка отлиты из высококачественного чугуна и имеют внутренние рёбра жёсткости для максимальной жёсткости и стабильности. Направляющие скольжения на станине и колонне закалены и отшабрены вручную для максимально точного и плавного передвижения стола и шпиндельной бабки.
Шпиндельная бабка
Первичная частота вращения шпинделя регулируется с помощью переключателей на самой шпиндельной бабке.
Электрогидравлические блокировочные устройства
Электрогидравлические блокировочные устройства установлены на все движущиеся элементы суппорта и стола. При движении одного элемента, движение второго блокируется.
Панель оператора
Панель оператора установлена в подвесном положении и имеет поворотный механизм. Панель оператора интуитивно понятна и проста в управлении.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
||
|
Наименование |
Ед. изм. |
Характеристика |
|
|
Шпиндель |
Диаметр шпинделя |
мм |
110 |
|
Конус шпинделя |
|
КМ6 |
|
|
Максимальный крутящий момент |
Н*м |
1225 |
|
|
Максимальная осевая нагрузка |
Н |
12 250 |
|
|
Количество скоростей |
|
22 |
|
|
Скорость вращения |
об./мин. |
8 - 1000 |
|
|
Мощность главного двигателя |
кВт |
7,5 |
|
|
Планшайба |
Максимальный крутящий момент |
Н*м |
1 960 |
|
Диаметр |
мм |
600 |
|
|
Скорость вращения |
об./мин. |
4 – 200 |
|
|
Количество скоростей |
|
18 |
|
|
Рабочий стол |
Рабочая поверхность стола |
мм |
1 100 х 960 |
|
Максимально допустимая нагрузка на стол |
кг |
5 000 |
|
|
Ширина Т-пазов |
мм |
22 |
|
|
Количество Т-пазов |
|
7 |
|
|
Перемещения |
Перемещение ползуна планшайбы (Ось U) |
мм |
180 |
|
Перемещение по оси X |
мм |
900 |
|
|
Перемещение по оси Y |
мм |
900 |
|
|
Перемещение по оси Z |
мм |
1 400 |
|
|
Перемещение по оси W (выдвижение шпинделя) |
мм |
600 |
|
|
Вращение по оси B |
град. |
360 |
|
|
Подачи |
Ускоренное перемещение по осям X, Y, Z, W |
мм/мин. |
2 500 |
|
Рабочая подача по осям X, Y, Z / W |
мм/об. |
0,04 - 6 / 0,01 – 1,88 |
|
|
Другие параметры |
Вес станка, без задней колонны |
кг |
11 500 |
|
Габаритные размеры (Д х Ш х В) |
мм |
4 910 х 2 454 х 2 750 |
|
