Технические характеристики
Длина стола, мм
2000
Ширина стола, мм
2000
Перемещение по осям X/Y/Z, мм
4000/2500/1600
Конус шпинделя
BT50
Мощность шпинделя, кВт
30/37
Частота вращения шпинделя, об/мин
2000
Страна-производитель:
Китай
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в Telegram

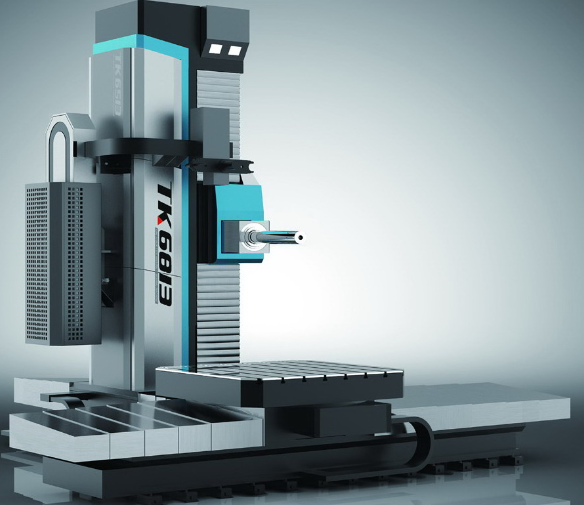

Горизонтально-расточные фрезерные обрабатывающие центры с ЧПУ серии TK благодаря мощному шпинделю с редуктором и высокоточным направляющим обеспечивают эффективность и устойчивый высокий крутящий момент при максимальной нагрузке во время процесса резания. Широкая линейка станков Fulltontech серии TK позволяет выполнять обработку угловых, внутренних и наружных поверхностей, проточку канавок, пазов, подрезку торцев корпусных деталей. Идеально подходит для эксплуатации в различных областях машиностроения, особенно для авиационной и автомобильное промышленности, станкостроения и оборонной отрасли.
|
Наименование |
Ед. изм. | Значение | |
| Шпиндель | Диаметр шпинделя | мм | 130 |
| Конус шпинделя | - | BT50 | |
| Хвостовик | - | JT50 | |
| Тяговая труба | - | BT50 | |
| Максимальная скорость вращения | об/мин | 2000 | |
| Рабочий стол | Мощность двигателя | кВт | 30/37 |
| Размер стола | мм | 2000*2000 | |
| Максимальная нагрузка на стол | кг | 20 000 | |
| Расстояние от центра шпинделя до поверхности рабочего стола | мм | 100 | |
|
Рабочие диапазоны |
Поперечное перемещение стола (ось Х) | мм | 4000 |
| Вертикальное перемещение шпиндельной бабки (ось Y) | мм | 2500 | |
| Продольное перемещение колонны (ось Z) | мм | 1600 | |
| Осевое перемещение расточного шпинделя (ось W) | мм | 700 | |
| Горизонтальное перемещение ползуна (ось V) | мм | 800 | |
| Вращение рабочего стола (ось B) | ° | 0,001/360 | |
| Рабочие подачи | Оси X/Y/Z | мм/мин | 1-3000/1-3000/1-2000 |
| Ось W | мм/мин | 1-2000 | |
| Скорость вращения оси B | об/мин | 0,003-1 | |
| Быстрые перемещения | Оси X/Y | мм/мин | 5000 |
| Оси W/Z | мм/мин | 5000 | |
| Ось V | мм/мин | 4000 | |
| Скорость вращения оси B | об/мин | 1,5 | |
| Точность | Позиционирование осей X/Y/Z | мм | ±0,025 |
| Позиционирование оси B | угл.сек | 10” | |
| Повторяемость осей X/Y/Z | мм | ±0,02 | |
| Повторяемость оси B | угл.сек | 8” | |
| Прочее | Система ЧПУ | - | Siemens 828D |
