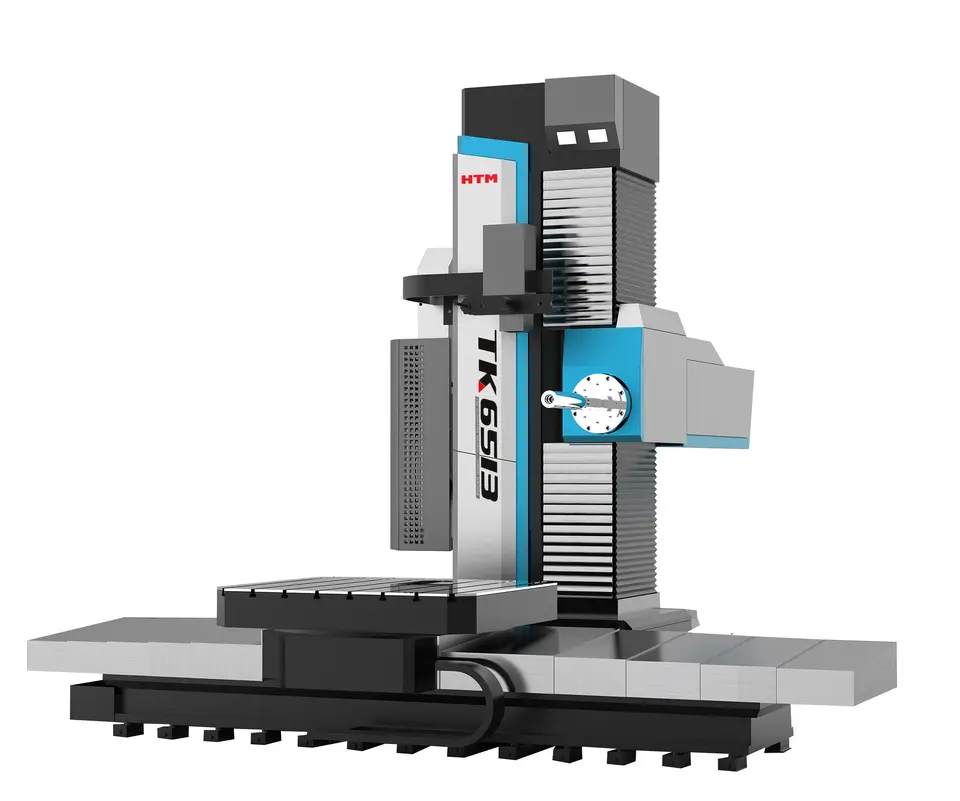

Горизонтально-расточной станок с ЧПУ CHTEM TK6513
Ширина стола, мм: 1600
Перемещение по осям X/Y/Z, мм: 3000/2000/1600
Конус шпинделя: BT-50
Частота вращения шпинделя, об/мин: 2000
Страна-производитель:
Китай
Горизонтально-расточные фрезерные обрабатывающие центры с ЧПУ серии TK благодаря мощному шпинделю с редуктором и высокоточным направляющим обеспечивают эффективность и устойчивый высокий крутящий момент при максимальной нагрузке во время процесса резания. Широкая линейка станков Fulltontech серии TK позволяет выполнять обработку угловых, внутренних и наружных поверхностей, проточку канавок, пазов, подрезку торцев корпусных деталей. Идеально подходит для эксплуатации в различных областях машиностроения, особенно для авиационной и автомобильное промышленности, станкостроения и оборонной отрасли.
|
Наименование |
Ед.изм. |
Значение |
|
|
Стол |
Размер стола |
мм |
1800 х 1600 |
|
Максимальная допустимая нагрузка на стол |
кг |
10 000 |
|
|
Частота вращение стола |
об/мин |
0,003 - 1 |
|
|
Минимальный угол индексации |
0 |
0,001 |
|
|
Вращение стола |
0 |
360 (вращение в любую сторону) |
|
|
Шпиндель (ось W) |
Мощность привода шпинделя |
кВт |
30 |
|
Диаметр шпинделя |
мм |
130 |
|
|
Выдвижение шпинделя - ось W |
мм |
800 |
|
|
Максимальная частота вращения шпинделя |
об/мин |
2000 |
|
|
Конус шпинделя |
|
BT-50 |
|
|
Максимальный крутящий момент на шпинделе |
Н*м |
2500 |
|
|
Перемещения |
Диапазон подач X / Y |
мм/мин |
1 - 3000 |
|
Диапазон подач W |
мм/мин |
1 - 2000 |
|
|
Диапазон подач Z |
мм/мин |
1 - 2000 |
|
|
Перемещение по оси Х |
мм |
3000 |
|
|
Перемещение по оси Y |
мм |
2000 |
|
|
Перемещение по оси Z |
мм |
1600 |
|
|
Ускоренное перемещение по осям X/Y/Z/W/V |
м/мин |
5 / 5 / 5 / 5 / 4 |
|
|
Ускоренное вращение по оси B |
об/мин |
1,5 |
|
|
Точность |
Точность позиционирования осей X, Y, Z |
мм |
±0,025 |
|
Точность позиционирования оси B (стол) |
сек. |
±8” |
|
|
Повторяемость осей X, Y, Z |
мм |
±0,02 |
|
|
Повторяемость оси В (стол) |
сек. |
±8” |
|
|
Прочее |
Система ЧПУ |
|
Siemens 828D |
