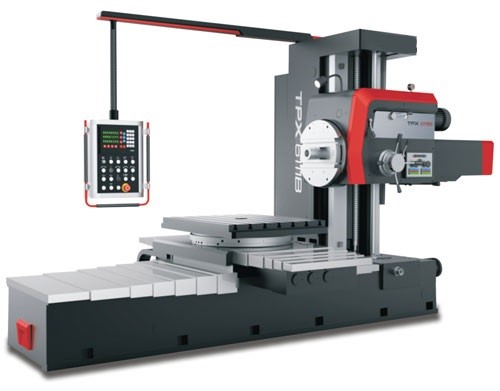

Горизонтально-фрезерно расточной станок SMTCL TPX6111В/3
Мощность привода, кВт 7,5
Основные элементы станка с загрузкой до 3000кг., такие как направляющие верхней и нижней каретки покрыты специальным пластиковым покрытием.
Горизонтальные направляющие поверхности станка покрыты специальным покрытием, защищающим от пыли, что защищает их от износа и улучшает внешний вид станка.
Электрогидравлические блокировочные устройства установлены между движущимися элементами. При движении одного элемента, движение второго блокируется (не распространяется на шпиндель и радиальный суппорт). Для защиты станка от перегрузок в шпиндельной бабке и коробке быстрых подач предусмотрены блокировочные муфты.
Система электрических органов управления оснащена программируемым контроллером высокой надежности.
Механизмы смены скоростей главного движения и движения подачи оснащены устройствами гидравлического группового управления, что позволяет сократить вспомогательное время и повысить эффективность работы станка. При смене направления движения и скорости подачи загораются спец. индикаторные лампы.
Распределение движений продольного и поперечного хода, а также вращения движущих элементов, таких как передняя бабка и стол, а также фиксация движущихся механизмов осуществляется при помощи автоматических электрогидравлических блокировочных устройств, что позволяет автоматизировать работу станка.
Вертикальное перемещение (перемещение шпиндельной бабки) а также поперечное перемещение (перемещение стола), а также продольное перемещение (продольное перемещение стола - по специальному заказу) контролируется при помощи новейшего Цифрового Дисплея с функцией памяти, что делает станок многофункциональным и позволяет производить обработку с высокой точностью.
|
Модель |
|
Ед. Изм |
TPX6111В/3 |
|---|---|---|---|
|
Шпиндель |
Диаметр |
мм |
110 |
|
Конус |
— |
ISO 50 |
|
|
Максимальный крутящийся момент двигателя |
Нм |
1225 |
|
|
Осевое усилие |
Н |
12250 |
|
|
Кол-во скоростей |
— |
22 |
|
|
Скорость двигателя |
об/мин |
8-1000 |
|
|
Мощность главного двигателя |
кВт |
7.5 |
|
|
Радиальный суппорт |
Максимальный крутящийся момент двигателя |
Нм |
1960 |
|
Диаметр |
мм |
600 |
|
|
Скорость двигателя |
об/мин |
4-200 |
|
|
Кол-во скоростей |
— |
18 |
|
|
Стол |
Площадь рабочей поверхности (Д×Ш) |
мм |
1250х1100 |
|
Максимальная грузоподъёмность |
кг |
5000 |
|
|
T-образный паз |
мм |
22 |
|
|
Кол-воT-образных пазов |
— |
7 |
|
|
Параметры обработки |
Ход по оси X |
мм |
1600 |
|
Ход по оси Y |
мм |
1200 |
|
|
Ход по оси Z |
мм |
1400 |
|
|
Ход шпинделя по оси W |
мм |
600 |
|
|
Ход радиального суппорта по оси U |
мм |
180 |
|
|
Вращение стола (осьB) |
° |
360 |
|
|
Расстояние от торца шпинделя до рабочей поверхности стола |
мм |
0 |
|
|
Подача |
Быстрая подача (X/Y/Z/W) |
мм/мин |
2500 |
|
Осевая скорость при вращении шпинделя(X/Y/Z/W) |
мм/вращ |
0.04-6/0.01-1.88 |
|
|
Скорость подачи (X/Y/Z/W) |
мм/мин |
— |
|
|
Точность |
Измерительная система (X/Y/Z) (дополнительно по оси Z) |
мм |
0.005 |
|
Измерительная система по оси B (дополнительно по оси B) |
° |
0.001 |
|
|
Основные параметры |
Габаритные размеры (Д×Ш×В) |
мм |
5028х3359х3079 |
|
Вес |
кг |
14000 |
