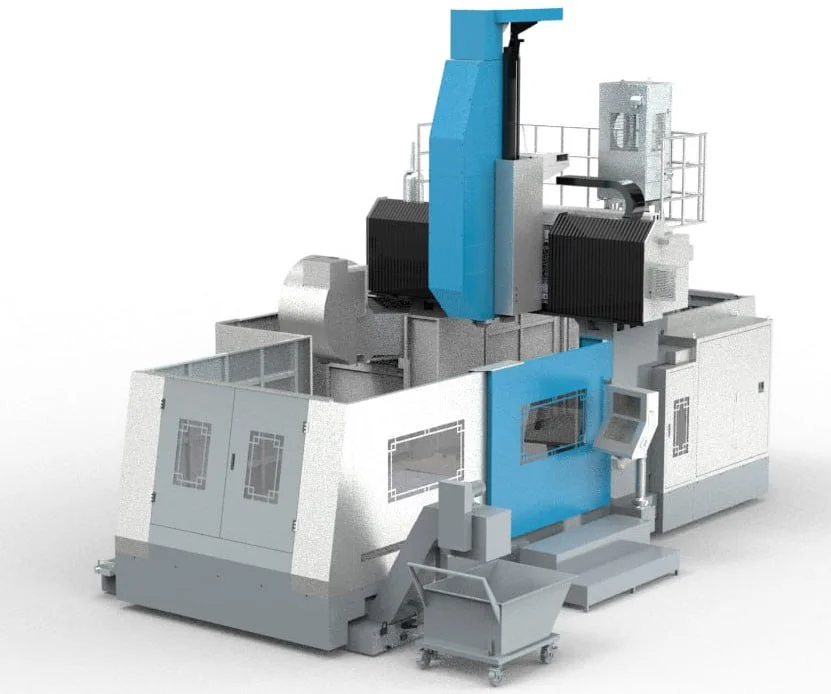

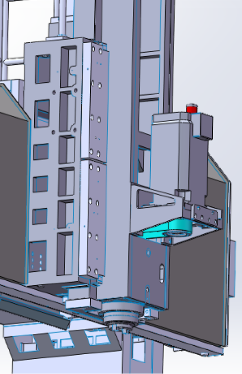

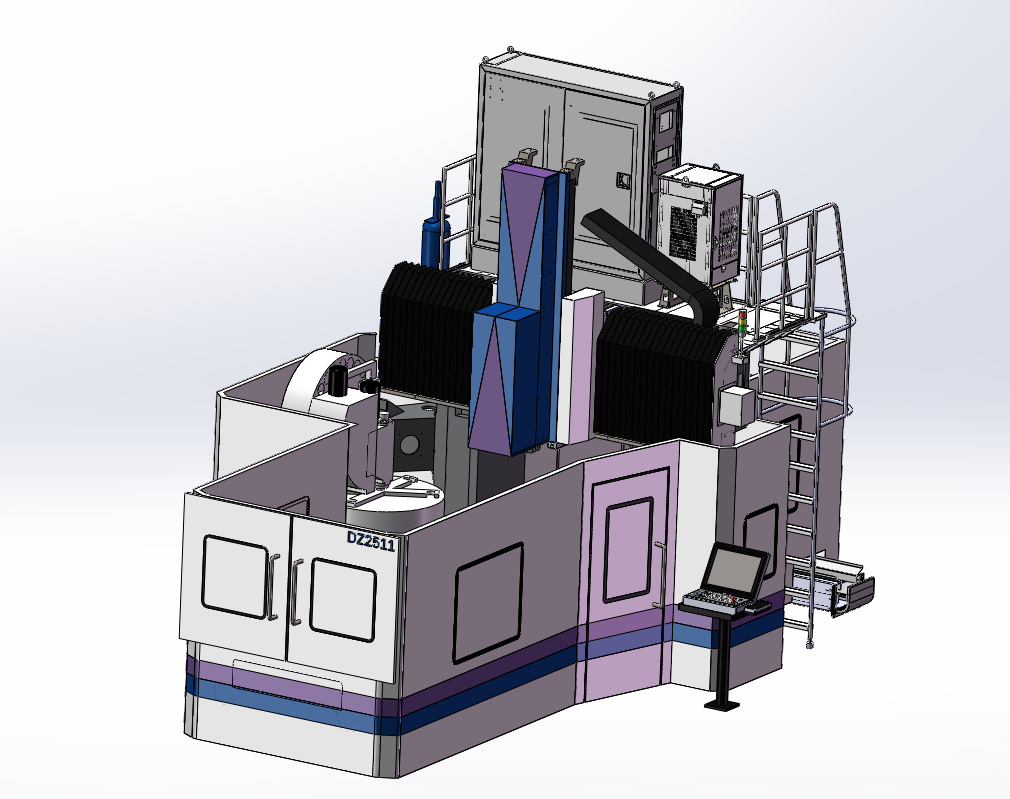

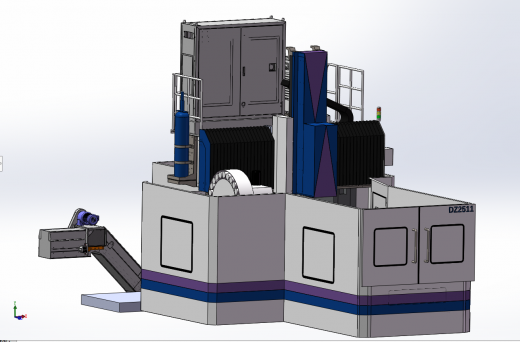

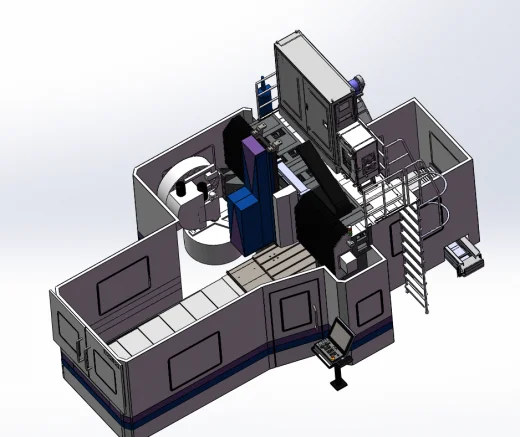

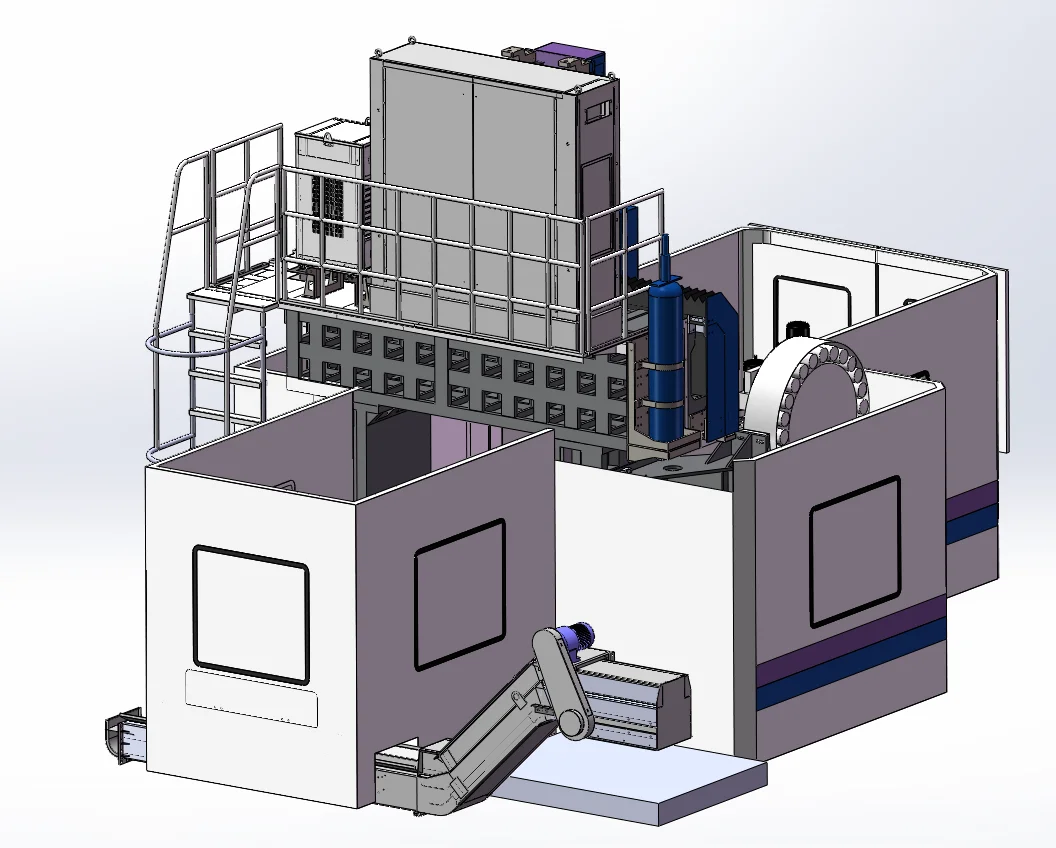

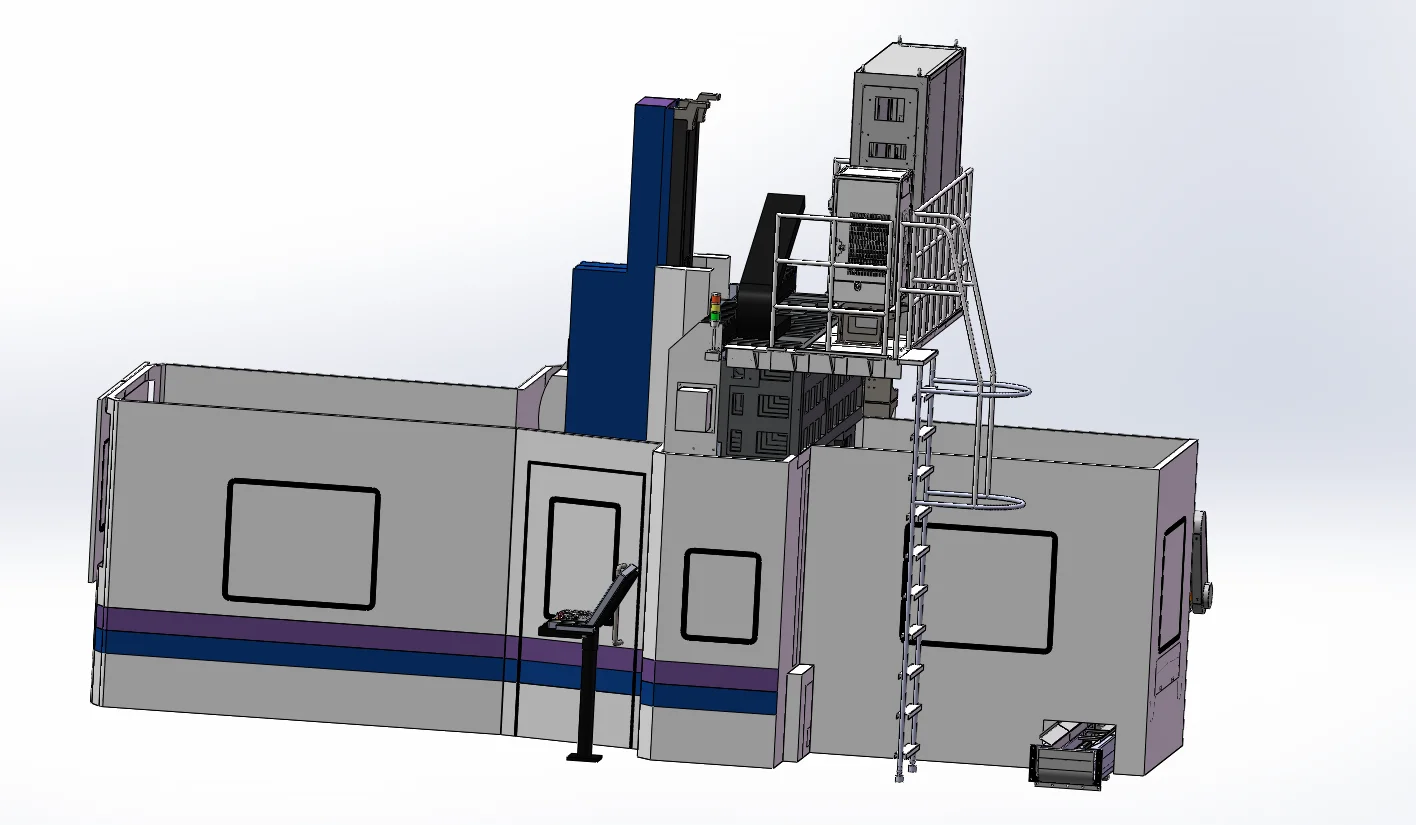

Оптимальная центросимметричная конструкция корпуса шпинделя, закаленная и отшлифованная направляющая скольжения по оси Z с большой поверхностью контакта, что обеспечивает высокую жесткость обработки, высокую точность и высокую эффективность. Жесткость улучшена на 20 %.
Шпиндель с ременным приводом экономичен, имеет пневматическое зажатие и разжим инструмента.
Цельнолитой суппорт обеспечивает высокую точность и стабильность. Поверхность контакта с полимерным покрытием обеспечивает долговечную стабильность, внутренняя поверхность с регулярной шестигранной структурой улучшает жесткость станка.
Оптимальное расстояние между направляющей и центром шпинделя рассчитаны методом конечных элементов.
Внутренние ребра высокой жесткости не только обеспечивают легкий вес рабочего стола, но и обеспечивают быструю реакцию и в то же время хорошую поддержку.
ШВП напрямую соединены с серводвигателем. Это позволяет увеличить производительность двигателя, повышает точность и эффективность станка.
· Ось Z с системой противовеса (двойной балансировочный цилиндр + азотный тип) для повышения стабильности оси Z и точности позиционирования
· Расстояние от центра шпинделя до поверхности направляющей оси Y составляет 460 мм, что позволяет повысить жесткость обработки
· Инструментальный цилиндр обеспечивает источник питания для зажима и разжима инструмента (ремень шпинделя и головка редуктора)
· Гидравлическая станция обеспечивает источник питания для зажима и разжима инструмента (прямой шпиндель)
Наименование |
Ед. изм. |
Значение |
|
Стол |
Размер рабочего стола |
мм |
1100/2500 |
Количество Т-образных пазов |
шт. |
7 |
|
Расстояние между Т-образными пазами |
мм |
160 |
|
Ширина Т-образного паза |
мм |
22 |
|
Максимальная допустимая нагрузка на стол |
кг |
6000 |
|
Перемещения |
Перемещение по оси X |
мм |
2550 |
Перемещение по оси Y |
мм |
1300 |
|
Перемещение по оси Z |
мм |
760 |
|
Ускоренное перемещение по оси X |
м/мин |
10 |
|
Ускоренное перемещение по оси Y |
м/мин |
10 |
|
Ускоренное перемещение по оси Z |
м/мин |
10 |
|
Шпиндель |
Тип передачи |
ременный |
|
Мощность привода шпинделя |
кВт |
15/18,5 |
|
Частота вращения шпинделя |
об/мин |
8000 |
|
Конус шпинделя |
BT-50 |
||
Расстояние от торца шпинделя до стола |
мм |
180-940 |
|
Расстояние от колонны до центра шпинделя |
мм |
460 |
|
Расстояние между колоннами |
мм |
1380 |
|
Инструментальная система |
Тип магазина |
манипулятор |
|
Количество инструментов |
позиций |
30 |
|
Максимальный диаметр инструмента при полной загрузке / при пустых соседних ячейках |
мм |
110/220 |
|
Максимальная длина инструмента |
мм |
350 |
|
Максимальный вес инструмента |
кг |
18 |
|
Скорость смены инструмента |
сек |
3,5 |
|
Точность |
Точность позиционирования |
мм |
±0,03 |
Повторяемость |
мм |
±0,018 |
|
Прочее |
Система ЧПУ |
Fanuc 0i MF Plus |
|
Масса станка |
кг |
22500 |
|
Габариты станка (ДхШхВ) |
мм |
7800x5500x5000 |
