Китай

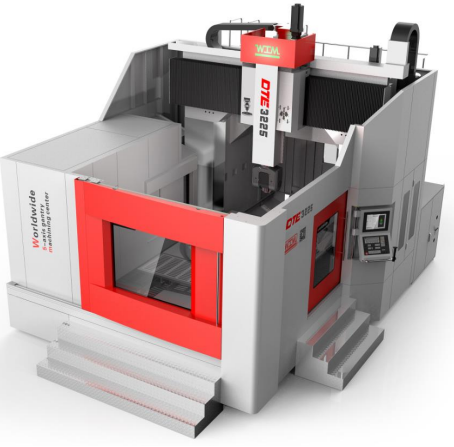

DTE 3225 относится к 7-осевому обрабатывающему центру с подвижной балкой высокой жесткости и точности, используемому в аэрокосмической, медицинской, судостроительной, энергетической отраслях, железнодорожном транспорте, строительной технике, автомобилестроении и производстве металлических форм и т.д.
Кабинетная защита (открытый верх)
Кабинетная защита предотвращает попадание СОЖ и стружки в пространство вне рабочей зоны, что помогает избегать загрязнения цеха, а также травм для рабочего персонала. С системой блокировки станок прекращает работу, как только защитная дверь будет открыта.
Система ЧПУ SIEMENS Sinumerik 840D SL
SINUMERIK 840D sl это открытая, гибкая и мощная система ЧПУ типа CNC в конструктивном исполнении SINAMICS S120 макс. для 93 осей. Децентрализованность, масштабируемость, открытость, возможность построения сетей и широкая функциональность - все это позволяет использовать данную систему практически для любых технологий и достигать высоких показателей в динамике, точности, а также интегрируемости в сети.
Кроме этого, SINUMERIK 840D sl отличается открытостью в программировании, управлении и технологических циклах. Другими отличительными особенностями данной платформы являются эффективность в программировании, установке и вводе в эксплуатацию благодаря оптимальному конструктивному исполнению, инновационной функциональности ЧПУ, коммуникации и открытости.
Конвейер для удаления стружки
Стальной ленточный конвейер для стружки, предназначен для эффективного удаления стружки из рабочей зоны. Высокая скорость удаления позволяет быстро и качество выгружать стружку из рабочей зоны.
Фрезерная головка
Универсальная фрезерная головка от немецкого производителя Kessler. Превосходная производительность 5-осевой обработки для сложных 3D поверхностей за один установ. Минимальная индексация: 0,001°.
Оптические линейки
Станок оснащен оптическими линейки от производителя HEIDENHAIN:
-
2 комплекта для оси X
-
1 комплект для оси Y
-
1 комплект для оси Z
ШВП и линейные направляющие качения
Оси X, Y, Z - роликовые направляющие качения высокой жесткости, обеспечивающие стабильность передачи и геометрическую точность Оснащены ШВП бренда THK (или другими международными брендами).
Гидростатический поворотный стол
Рабочий стол может выдерживать нагрузку до 10 тонн с отклонением от центра стола на 400 мм без опрокидывания. Стол оснащен с энкодером Heidenhain для обеспечения точности, а двойная коробка передач используется для устранения люфтов и точности вращения.
Динамическая система противовеса
Система противовеса замкнутого контура с использованием азота, обеспечивает динамическую реакцию и уравновешивает вес ползуна.
Кондиционер электрического шкафа
Кондиционер контролирует температуру электрического шкафа в необходимом диапазоне для продления срока службы электронных компонентов.
Система подачи СОЖ в зону обработки
Данная система предназначена для снижения количества тепла, выделяющегося в процессе обработки, и удаления стружки, образующейся во время обработки.
Наименование |
Ед. изм. | Характеристика | |||
Перемещения | Ось X | мм | 3200 | ||
Ось Y | мм | 2500 | |||
Ось Z | мм | 700 | |||
Ось W | мм | 800 | |||
Расстояние от торца шпинделя | мм | 0-1500 | |||
Расстояние между колоннами | мм | 2800 | |||
Рабочий стол | Размеры рабочего стола | мм | Ø2400 | ||
Т-пазы рабочего стола | мм | 22 | |||
Максимальная нагрузка на стол | тонн | 20 | |||
Шпиндель | Конус шпинделя | HSK-A63 | |||
Скорость шпинделя | об/мин | 20 000 | |||
Мощность шпинделя | кВт | 45 | |||
Фрезерная головка | Угол наклона осей A/C | ° | ±110°/±360 | ||
Точность углового позиционирования осей A/C | секунд | ±5”/±5” | |||
Минимальная индексация | ° | 0,001 | |||
Максимальный крутящий момент | Н*м | 145 | |||
Подачи | Скорость быстрых перемещений | м/мин | 10 | ||
Другие параметры | Общая мощность станка | кВт | 85 | ||
Габариты станка (Длина*Ширина*Высота) | мм | 10400*6250*6060 | |||
Вес станка | кг | 59 | |||
Система ЧПУ | - | Siemens 840D |
