Китай
- Высокоскоростной шпиндель 20000 об/мин
- Мощный крутящий момент 145 Н·м
- Передовая система ЧПУ Siemens 840D SL

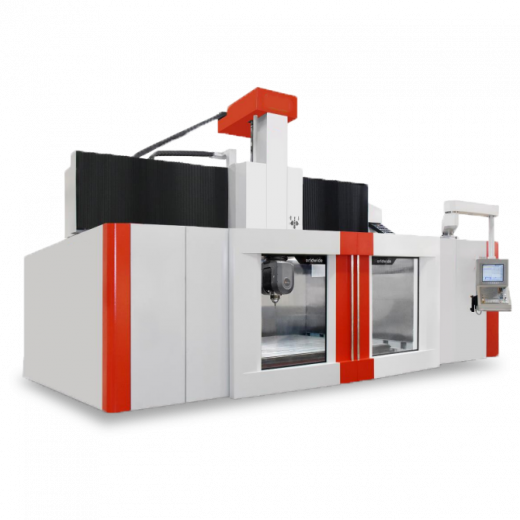

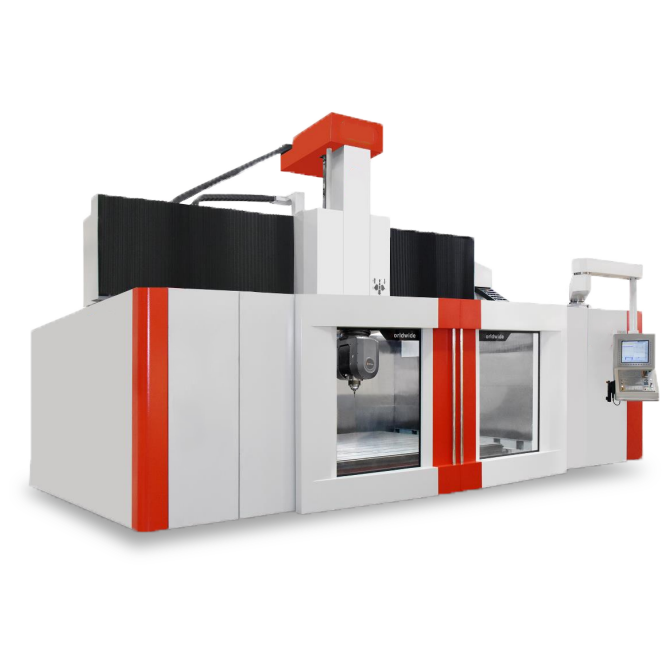

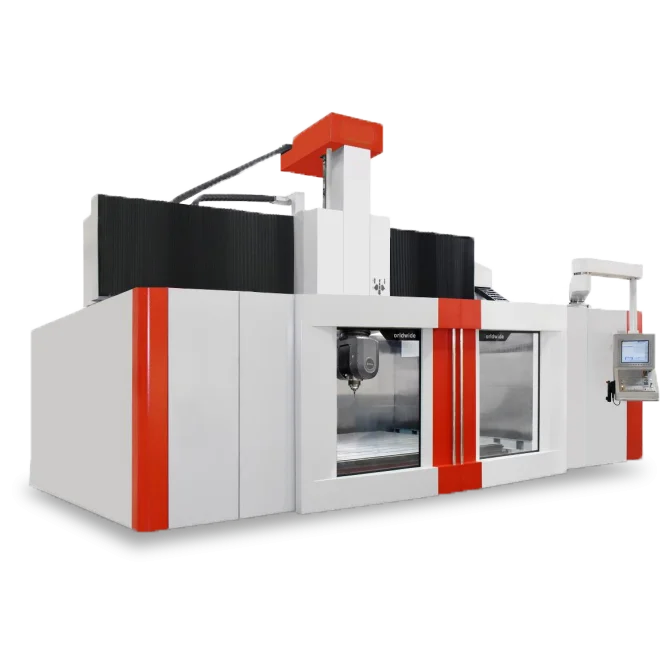

GTE3030 относится к высокоскоростным 5-осевым портальным обрабатывающим центрам, обладающим наилучшими характеристиками для применения в аэрокосмической, судостроительной, энергетической, железнодорожной промышленности, строительной технике, автомобильной промышленности и т.д.
Кабинетная защита (открытый верх)
Кабинетная защита предотвращает попадание СОЖ и стружки в пространство вне рабочей зоны, что помогает избегать загрязнения цеха, а также травм для рабочего персонала. С системой блокировки станок прекращает работу, как только защитная дверь будет открыта.
Система ЧПУ SIEMENS Sinumerik 840D SL
SINUMERIK 840D sl это открытая, гибкая и мощная система ЧПУ типа CNC в конструктивном исполнении SINAMICS S120 макс. для 93 осей. Децентрализованность, масштабируемость, открытость, возможность построения сетей и широкая функциональность - все это позволяет использовать данную систему практически для любых технологий и достигать высоких показателей в динамике, точности, а также интегрируемости в сети.
Кроме этого, SINUMERIK 840D sl отличается открытостью в программировании, управлении и технологических циклах. Другими отличительными особенностями данной платформы являются эффективность в программировании, установке и вводе в эксплуатацию благодаря оптимальному конструктивному исполнению, инновационной функциональности ЧПУ, коммуникации и открытости.
Конвейер для удаления стружки
Стальной ленточный конвейер для стружки, предназначен для эффективного удаления стружки из рабочей зоны. Высокая скорость удаления позволяет быстро и качество выгружать стружку из рабочей зоны.
Фрезерная головка
Универсальная фрезерная головка от немецкого производителя Kessler. Превосходная производительность 5-осевой обработки для сложных 3D поверхностей за один установ. Минимальная индексация: 0,001°.
Оптические линейки
Станок оснащен оптическими линейки от производителя HEIDENHAIN:
-
2 комплекта для оси X
-
1 комплект для оси Y
-
1 комплект для оси Z
ШВП и линейные направляющие качения
Оси X, Y, Z - роликовые направляющие качения высокой жесткости, обеспечивающие стабильность передачи и геометрическую точность Оснащены ШВП бренда THK (или другими международными брендами).
Динамическая система противовеса
Система противовеса замкнутого контура с использованием азота, обеспечивает динамическую реакцию и уравновешивает вес ползуна.
Кондиционер электрического шкафа
Кондиционер контролирует температуру электрического шкафа в необходимом диапазоне для продления срока службы электронных компонентов.
Система подачи СОЖ в зону обработки
Данная система предназначена для снижения количества тепла, выделяющегося в процессе обработки, и удаления стружки, образующейся во время обработки.
|
Наименование |
Ед. изм. |
Характеристика |
|||
|
Перемещения |
Ось X |
мм |
3000 |
||
|
Ось Y |
мм |
3000 |
|||
|
Ось Z |
мм |
1500 |
|||
|
Расстояние от торца шпинделя |
мм |
300-1800 |
|||
|
Расстояние между колоннами |
мм |
4000 |
|||
|
Рабочий стол |
Размеры рабочего стола |
мм |
2800х3500 |
||
|
Т-пазы рабочего стола |
мм |
22х250 |
|||
|
Максимальная нагрузка на стол |
тонн/м2 |
8 |
|||
|
Шпиндель |
Конус шпинделя |
– |
HSK-A63 |
||
|
Скорость шпинделя |
об/мин |
20000 |
|||
|
Мощность шпинделя |
кВт |
45 |
|||
|
Крутящий момент шпинделя |
Н·м |
80/145 |
|||
|
Фрезерная головка |
Угол наклона осей A/C |
град |
±110/±360 |
||
|
Скорость вращения осей A/C |
об/мин |
100/100 |
|||
|
Крутящий момент наклона осей A/C |
Н·м |
800/1120 |
|||
|
Усилие зажима осей A/C |
Н·м |
3000/3000 |
|||
|
Точность углового позиционирования осей A/C |
сек |
±5/±5 |
|||
|
Минимальная индексация |
град |
0,001 |
|||
|
Тип привода |
– |
прямой привод |
|||
|
Магазин смены инструменты |
Количество позиций |
шт |
40 |
||
|
Максимальный диаметр инструмента |
мм |
Ø75 |
|||
|
Диаметр инструмента без соседних |
мм |
125 |
|||
|
Максимальный вес инструмента |
кг |
8 |
|||
|
Подачи |
Скорость быстрых перемещений |
м/мин |
20 |
||
|
Скорость рабочей подачи |
м/мин |
15 |
|||
|
Другие параметры |
Общая мощность станка |
кВт |
85 |
||
|
Габариты станка (Длина*Ширина*Высота) |
мм |
8000х8000х6165 |
|||
|
Вес станка |
кг |
50 000 |
|||
|
Система ЧПУ |
– |
Siemens 840D |
|||
-
Система ЧПУ Siemens 840D
-
Кабинетная защита станка (открытый верх)
-
Универсальная фрезерная головка Kessler (Германия)
-
Набор из четырех оптических линеек HEIDENHAIN
-
Роликовые направляющие качения для осей X/Y/Z
-
Система охлаждения и контроля температуры шпинделя
-
Конвейер ленточного типа для удаления стружки
-
Кондиционер электрического шкафа
-
Лампа освещения рабочей зоны
-
Система противовеса ползуна
-
Подача СОЖ в зону обработки
-
Система смазки масляным туманом шпинделя
-
Подача СОЖ через шпиндель
-
Система фильтрации с бумажным фильтром
-
Датчик настройки инструмента
-
Магазин смены инструмента на 40 позиций
-
Система термокомпенсации расширений станка
-
Анкерные болты и приспособления на установки станка
-
Техническая документация на русском языке
