Китай
- Мощный шпиндель 45 кВт с крутящим моментом 145 Н·м
- Высокая точность позиционирования 0.025 мм
- Передовая система ЧПУ Siemens 840D SL

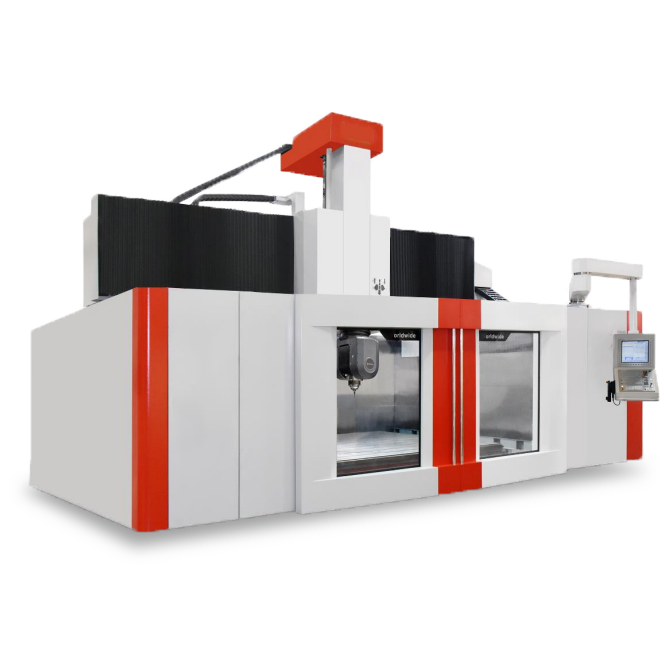

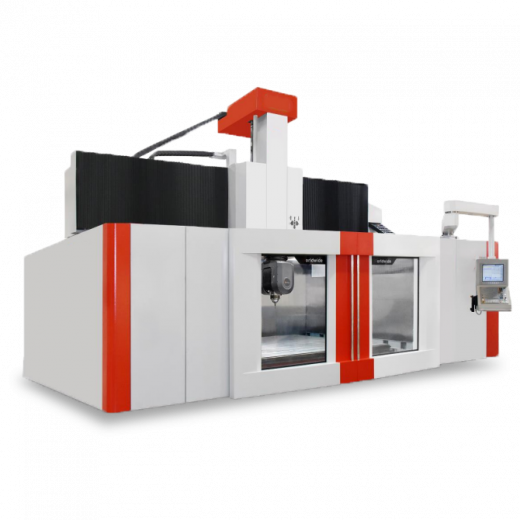

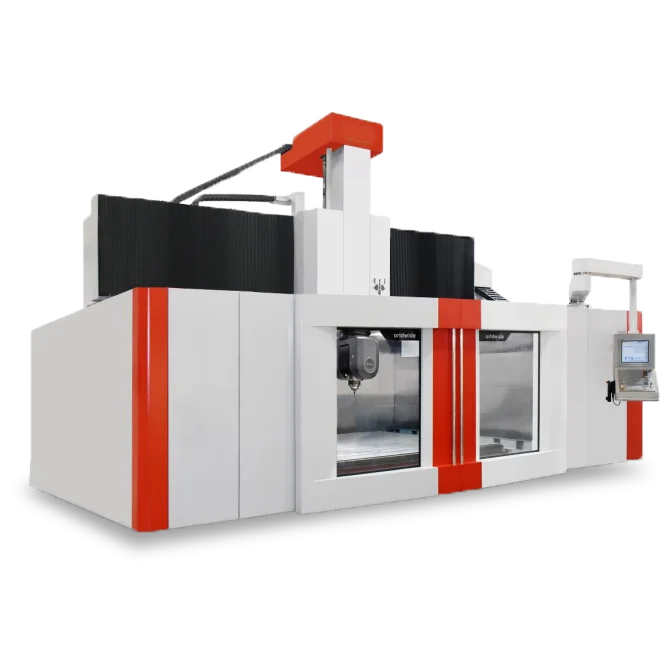

GTE3020 относится к высокоскоростным 5-осевым портальным обрабатывающим центрам, обладающим наилучшими характеристиками для применения в аэрокосмической, судостроительной, энергетической, железнодорожной промышленности, строительной технике, автомобильной промышленности и т. д.
Кабинетная защита
Кабинетная защита предотвращает попадание СОЖ и стружки в пространство вне рабочей зоны, что помогает избегать загрязнения цеха, а также травм для рабочего персонала. С системой блокировки станок прекращает работу, как только защитная дверь будет открыта.
Система ЧПУ SIEMENS Sinumerik 840D SL
SINUMERIK 840D sl это открытая, гибкая и мощная система ЧПУ типа CNC в конструктивном исполнении SINAMICS S120 макс. для 93 осей. Децентрализованность, масштабируемость, открытость, возможность построения сетей и широкая функциональность - все это позволяет использовать данную систему практически для любых технологий и достигать высоких показателей в динамике, точности, а также интегрируемости в сети.
Кроме этого, SINUMERIK 840D sl отличается открытостью в программировании, управлении и технологических циклах. Другими отличительными особенностями данной платформы являются эффективность в программировании, установке и вводе в эксплуатацию благодаря оптимальному конструктивному исполнению, инновационной функциональности ЧПУ, коммуникации и открытости.
Конвейер для удаления стружки
Стальной ленточный конвейер для стружки, предназначен для эффективного удаления стружки из рабочей зоны. Высокая скорость удаления позволяет быстро и качественно выгружать стружку из рабочей зоны.
Фрезерная головка
Универсальная фрезерная головка от немецкого производителя Kessler. Превосходная производительность 5-ти осевой обработки для сложных 3D поверхностей за один установ. Минимальная индексация - 0,001°.
Оптические линейки
Станок оснащен оптическими линейки от производителя Heidenhain:
-
2 комплекта для оси X;
-
1 комплект для оси Y;
-
1 комплект для оси Z.
ШВП и линейные направляющие качения
Оси X, Y, Z - роликовые направляющие качения высокой жесткости, обеспечивающие стабильность передачи и геометрическую точность. Оснащены ШВП бренда THK (или другими международными брендами).
Динамическая система противовеса
Система противовеса замкнутого контура с использованием азота, обеспечивает динамическую реакцию и уравновешивает вес ползуна.
Кондиционер электрического шкафа
Кондиционер контролирует температуру электрического шкафа в необходимом диапазоне для продления срока службы электронных компонентов.
Система подачи СОЖ в зону обработки
Данная система предназначена для снижения количества тепла, выделяющегося в процессе обработки, и удаления стружки, образующейся во время обработки.
|
Наименование |
Ед. изм. |
Характеристика |
|
|
Перемещения |
Ось X |
мм |
2000 |
|
Ось Y |
мм |
3000 |
|
|
Ось Z |
мм |
1000 |
|
|
Расстояние от торца шпинделя до стола |
мм |
250-1250 |
|
|
Расстояние между колоннами |
мм |
3000 |
|
|
Рабочий стол |
Размеры рабочего стола |
мм |
2800х2500 |
|
Т-пазы рабочего стола |
мм |
22х250 |
|
|
Максимальная нагрузка на стол |
тонн/м2 |
8 |
|
|
Шпиндель |
Конус шпинделя |
– |
HSK-A63 |
|
Скорость шпинделя |
об/мин |
20000 |
|
|
Мощность шпинделя |
кВт |
45 |
|
|
Крутящий момент шпинделя |
Н·м |
80/145 |
|
|
Фрезерная головка |
Угол наклона осей A / C |
град |
±110/±360 |
|
Скорость вращения осей A / C |
об/мин |
100/100 |
|
|
Крутящий момент наклона осей A / C |
Н·м |
800/1120 |
|
|
Усилие зажима осей A / C |
Н·м |
3000/3000 |
|
|
Точность углового позиционирования осей A/C |
сек |
±5/±5 |
|
|
Минимальная индексация |
град |
0,001 |
|
|
Тип привода |
– |
Прямой привод |
|
|
Подачи |
Скорость быстрых перемещений |
м/мин |
20 |
|
Скорость рабочей подачи |
м/мин |
15 |
|
|
Магазин смены инструмента |
Количество позиций для инструмента |
шт |
40 |
|
Максимальный диаметр инструмента |
мм |
75 |
|
|
Диаметр инструмента при свободных соседних ячейках |
мм |
125 |
|
|
Максимальный вес инструмента |
кг |
8 |
|
|
Точностные характеристики |
Точность позиционирования по осям X/Y/Z |
мм |
0,025 (на всю длину) |
|
Повторяемость по осям X/Y/Z |
мм |
0,015 (на всю длину) |
|
|
Другие параметры |
Общая мощность станка |
кВт |
85 |
|
Габариты станка (ДхШхВ) |
мм |
8000х7000х5700 |
|
|
Вес станка |
кг |
45000 |
|
|
Система ЧПУ |
– |
Siemens 840D |
|
- Система ЧПУ Siemens 840D
- Универсальная шпиндельная головка Kessler (Германия), конус HSK-A63, 45 кВт, крутящий момент 80/145 Н·м, подача СОЖ через шпиндель 20 бар
- Кабинетная защита станка (с открытым верхом)
- Набор из четырех оптических линеек Heidenhain
- Роликовые направляющие качения для осей X / Y / Z
- Лазерный датчик измерения инструмента Renishaw
- Система контроля температуры шпинделя
- Система компенсации температурных расширений станка
- Конвейер для удаления стружки
- Кондиционер электрического шкафа
- Лампа освещения рабочей зоны
- Система противовеса ползуна
- Подача СОЖ в зону обработки
- Система смазки масляным туманом шпинделя
- Система фильтрации с бумажным фильтром
- Систему аспирации масляного тумана из рабочей зоны
- Магазин смены инструмента на 40 позиций
- Регулируемые опоры и приспособления для установки станка
- Техническая документация на русском языке
