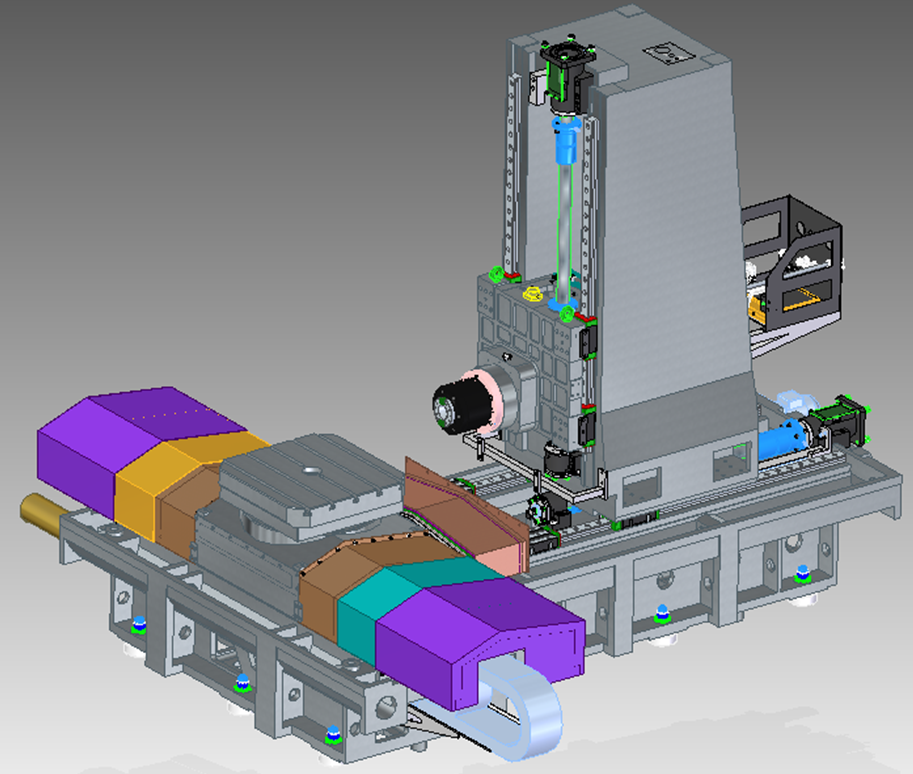

Общая структура станка с перевернутой Т-образной станиной. Все основные компоненты, такие как шпиндельная коробка, станина, колонна, основание и т.д., разработаны в соответствии с требованиями к точности обработки, и заслуживают отличных характеристик резки.
Станина имеет интегрированную конструкцию с разумными М-образными ребрами для минимизации вибрации при резке, обладает устойчивостью к кручению, гашением вибрации и высокой жесткостью.

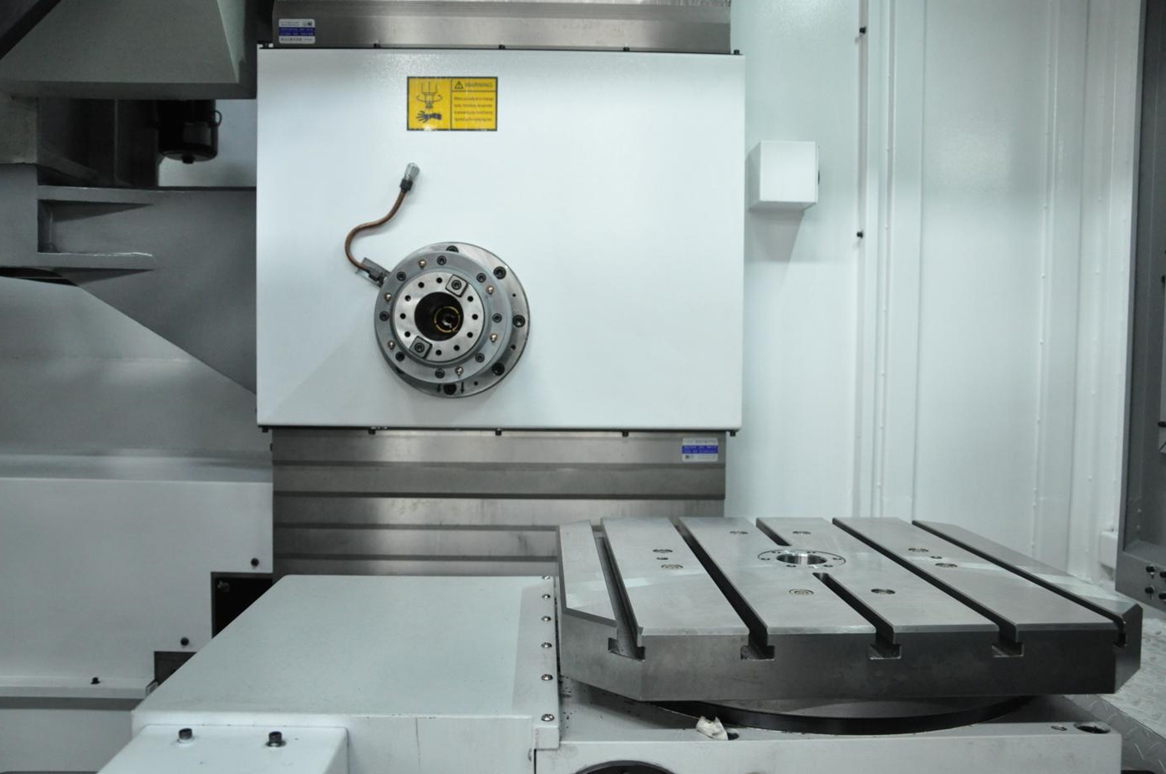

Стандартная конфигурация - рабочий стол с минимальной индексацией поворота 1°, который отличается высокой точностью позиционирования и повторяемостью.
|
Наименование |
Ед. изм. |
Значение |
|
|
Стол |
Размер рабочего стола |
мм |
630х630 |
|
Количество Т-образных пазов |
шт. |
5 |
|
|
Расстояние между Т-образными пазами |
мм |
125 |
|
|
Ширина Т-образного паза |
мм |
18 |
|
|
Максимальная допустимая нагрузка на стол |
кг |
1200 |
|
|
Перемещения |
Перемещение по оси X |
мм |
1000 |
|
Перемещение по оси Y |
мм |
850 |
|
|
Перемещение по оси Z |
мм |
950 |
|
|
Ускоренное перемещение по оси X |
м/мин |
24 |
|
|
Ускоренное перемещение по оси Y |
м/мин |
24 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
24 |
|
|
Шпиндель |
Мощность привода шпинделя |
кВт |
15 / 18,5 |
|
Частота вращения шпинделя |
об/мин |
6000 |
|
|
Конус шпинделя |
ВТ-50 |
||
|
Расстояние от торца шпинделя до стола |
мм |
200-1150 |
|
|
Инструментальная система |

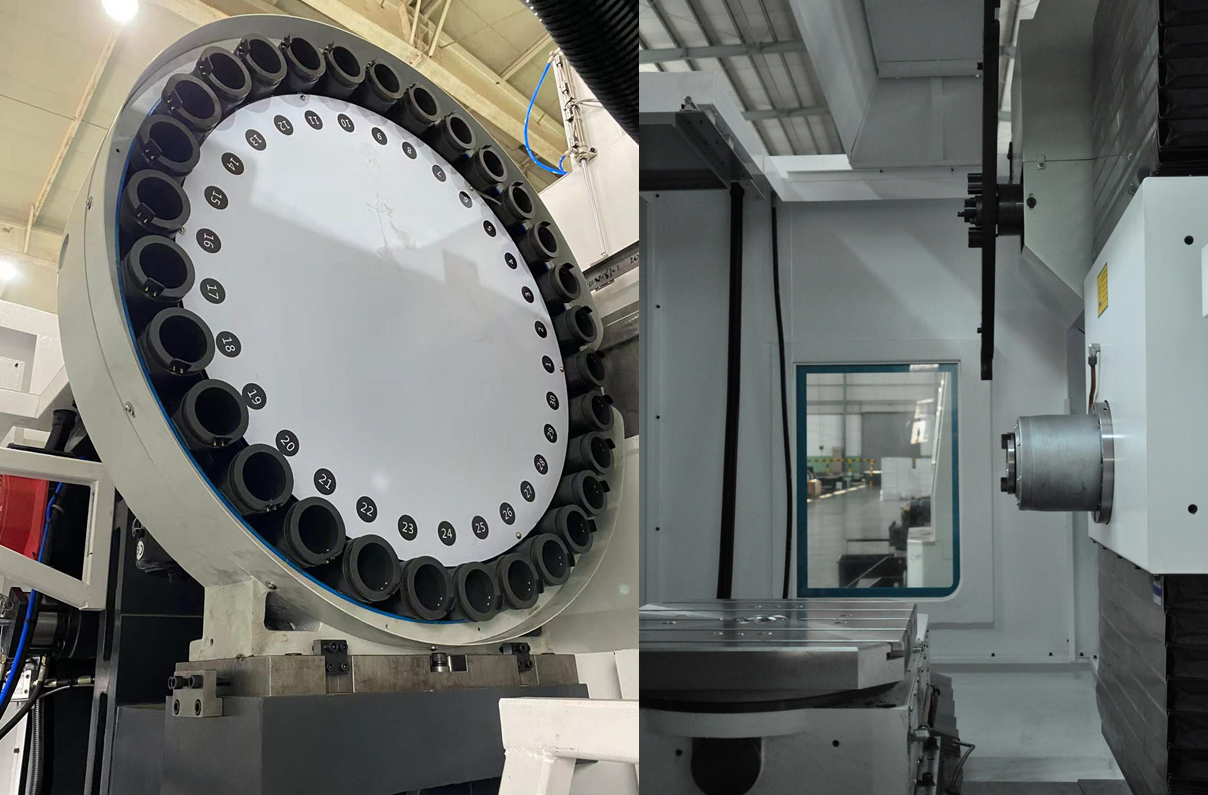

Тип магазина |
автоматический |
|
|
Количество инструментов |
позиций |
40 |
|
|
Скорость смены инструмента |
сек |
3,5 |
|
|
Максимальный диаметр инструмента при полной загрузке / при пустых соседних ячейках |
мм |
125 / 250 |
|
|
Максимальная длина инструмента |
мм |
400 |
|
|
Точность |
Точность позиционирования осей X/Y/Z |
мм |
≤0,008 |
|
Повторяемость осей X/Y/Z |
мм |
≤0,005 |
|
|
Прочее |
Система ЧПУ |
FANUC 0i-MF Plus (5) |
|
|
Масса станка |
кг |
12000 |
|
|
Габариты станка (ДхШхВ) |
мм |
5600х3660х3300 |
|
