Китай
- Высокоточные японские и тайваньские компоненты
- Мощный шпиндель 20000 об/мин с подачей СОЖ
- Полная комплектация с измерительными системами Renishaw

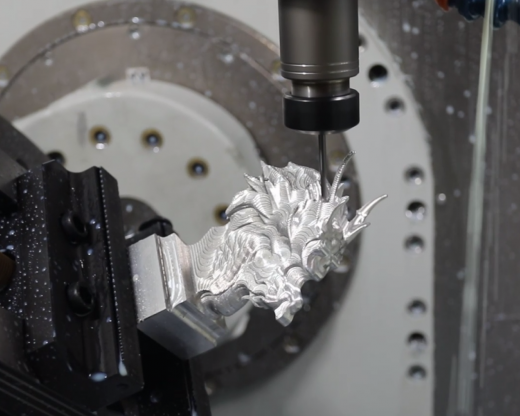

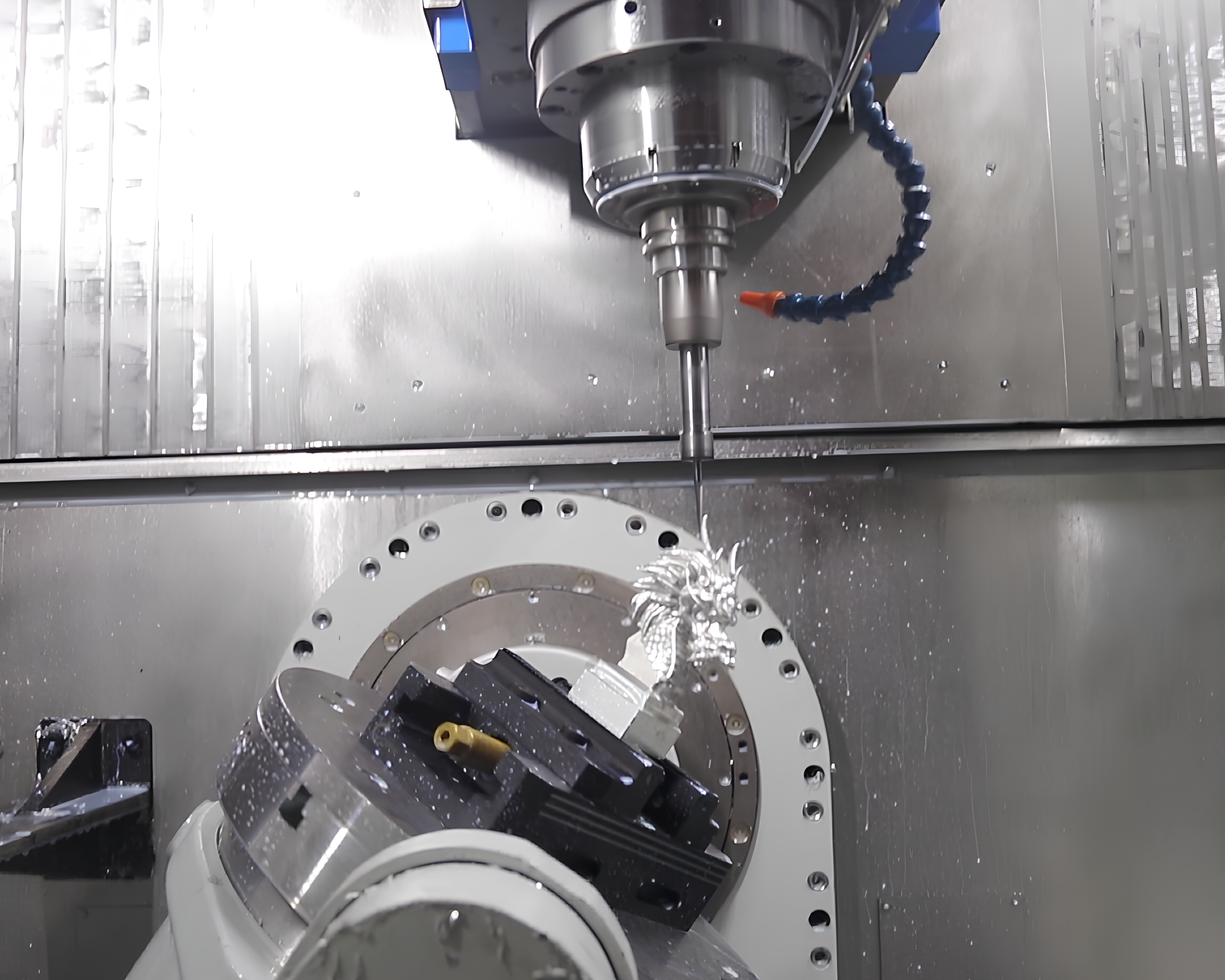

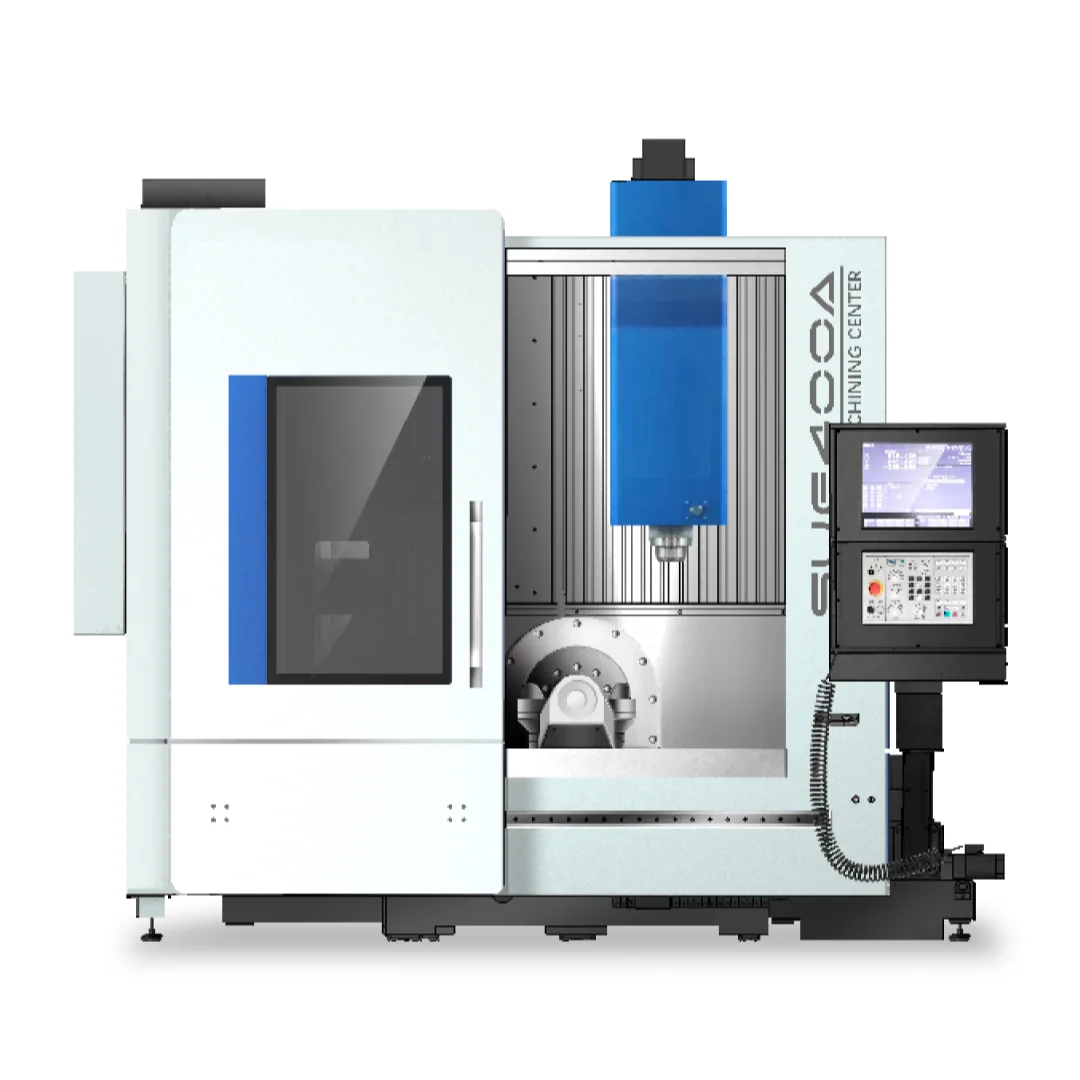

5-осевой обрабатывающий центр серии SUE — это современное высокотехнологичное оборудование, позволяющее обрабатывать сложные детали, требующие одновременной обработки с интерполяцией по 5 координатам.
Идеально подходит для многозадачной обработки деталей: пресс-форм, турбин, импеллеров, авиационных и автомобильных компонентов, медицинских изделий и корпусов с нестандартной геометрией.
ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. В качестве поставщиков ШВП используются лучшие мировые производители PMI (Тайвань) и HIWIN (Япония).
Направляющие
В станке используются высокоскоростные и высокоточные линейные направляющие качения от компаний PMI (Тайвань) и HIWIN (Япония). Они обеспечивают безукоризненное выполнение даже самых сложных типов обработки, включая операции с малой величиной хода. Такие характеристики критически важны для передовых отраслей: аэрокосмической, автомобильной, медицинской промышленности, а также для производства штампов и пресс-форм.
Подшипники
Высокая плавность перемещения осей достигнута благодаря применению сверхпрочных и высокоточных подшипников NSK (Япония). Их совершенство — результат глубоких исследований компании в области трибологии, материаловедения, аналитических технологий и механотроники. Эта инновационная работа позволяет NSK создавать подшипники, которые полностью соответствуют самым строгим задачам механической обработки.
Система автоматической смены инструмента
Вместимость инструментального магазина станка составляет 30 позиций и устанавливается сбоку на колонне. Держатель инструмента сделан из высокопрочной индустриальной пластмассы, имеет малый вес и невосприимчив к коррозии. Запатентованная конструкция держателей инструмента обеспечивает низкий шум и вибрацию во время вращения инструментального диска. Жесткая конструкция инструментального магазина позволяет производить смену инструмента с высокой скоростью, в том числе и тяжелого.
Система ЧПУ
Siemens Sinumerik One:
▪ Интерфейс Ethernet, USB
▪ Круговая интерполяция
▪ Винтовая интерполяция
▪ Циклы осевой обработки, включая (но не ограничиваясь) циклы сверления, глубокого сверления, сверления с ломкой стружки, жесткого нарезания резьбы метчиком, развертывания без задержки и с задержкой, растачивание без сдвига инструмента, растачивание со сдвигом инструмента, обратное растачивание, растачивание с ручным вводом
▪ Динамический графический дисплей
▪ Графическое руководство по ручной привязке инструмента
▪ Функция отработки кадров УП путем вращения маховика
▪ Русскоязычный интерфейс
Почему стоит заказать 5-ти осевой обрабатывающий фрезерный станок в «Инкор»?
■ Надежный сервис – 25 лет опыта, 70 инженеров, 24 часа реакция на заявку.
■ Полный цикл – поставка, наладка и обслуживание по всей России.
■ Инжиниринг под ваши задачи – индивидуальные решения для максимальной эффективности производства.
|
Наименование |
Ед. изм. |
Значение |
|
|
Рабочие перемещения |
Перемещение по оси X |
мм |
700 |
|
Перемещение по оси Y |
мм |
360 |
|
|
Перемещение по оси Z |
мм |
400 |
|
|
Наклон оси B |
град |
-110…+110 |
|
|
Вращение оси С |
град |
360 |
|
|
Расстояние от торца шпинделя до поверхности рабочего стола |
мм |
150-550 |
|
|
Шпиндель |
Максимальная скорость вращения шпинделя |
об/мин |
20000 |
|
Мощность шпинделя/крутящий момент |
кВт/Н·м |
20/71,55 |
|
|
Тип хвостовика инструмента |
– |
HSK-A63 |
|
|
Тип регулировки скорости вращения шпинделя |
– |
бесступенчатый |
|
|
Давление СОЖ при подаче через инструмент |
бар |
20 |
|
|
Рабочий стол |
Диаметр стола |
мм |
400 |
|
Максимальная нагрузка на стол |
кг |
200 |
|
|
Кол-во Т-пазов |
шт |
6 |
|
|
Точность |
Точность позиционирования осей X/Y/Z |
мм |
0,008 |
|
Повторяемость осей X/Y/Z |
мм |
0,004 |
|
|
Дискретность осей X/Y/Z |
мм |
0,001 |
|
|
Точность позиционирования осей B/C |
сек |
5 |
|
|
Повторяемость осей B/C |
сек |
4 |
|
|
Инструментальный магазин |
Ёмкость инструментального магазина |
шт |
30 |
|
Максимальный диаметр инструмента |
мм |
75/125 |
|
|
Максимальная длинна инструмента |
мм |
300 |
|
|
Прочее
|
Максимально потребляемая мощность |
кВа |
40 |
|
Быстрые перемещения по осям X/Y/Z |
м/мин |
36 / 36 / 36 |
|
|
Система ЧПУ |
– |
Siemens Sinumerik One |
|
|
Быстрые перемещения по осям B/C |
об/мин |
100/150 |
|
|
Мощность осевых двигателей X/Y/Z |
кВт |
3.1/3.1/4.3 |
|
|
Напряжение питающей сети |
В; Гц |
380±10, 50±0,4 |
|
-
Система ЧПУ Siemens Sinumerik ONE с программным обеспечением на русском языке + 19” LCD
-
Система противоаварийной защиты (система защиты от аварийных ситуаций)
-
Цельнолитая чугунная станина
-
Линейные направляющие качения
-
Конус шпинделя HSK-A63
-
Магазин инструментов на 30 позиций c манипулятором с функцией предварительного выбора инструмента в магазине станка
-
Цельнолитая чугунная станина
-
Масляное охлаждение шпинделя
-
Централизованная автоматическая система смазки направляющих и ШВП
-
Система подачи СОЖ
-
Сопла на торце шпинделя для подачи СОЖ под давлением 3 бара
-
Система подачи СОЖ через шпиндель под давлением 20 бар
-
Система подачи воздуха через шпиндель
-
Сепаратор масла от СОЖ (дискового типа)
-
Обдув воздухом фрезерного шпинделя (для исключения попадания стружки при смене инструмента)
-
Оптические линейки по осям X/Y/Z и угловые энкодеры по осям B/C
-
Датчик для размерной привязки и автокомпенсации вылета режущего инструмента Renishaw
-
Датчик замера деталей Renishaw
-
Вытяжка масляного тумана
-
Автоблокировка дверей
-
Конвейер для удаления стружки из зоны резания и бак для стружки
-
Кондиционер электрошкафа
-
Полностью закрытая рабочая зона
-
Телескопическая защита направляющих
-
Блок очистки и осушения воздуха
-
Освещение рабочей зоны
-
Комплект инструментальной оснастки для обработки тестовых деталей (приспособления для закрепления заготовок, патроны для режущего инструмента)
-
Комплект режущего инструмента для обработки тестовых деталей
-
Комплект штревелей для инструментальной оснастки в количестве равном количеству мест в инструментальном магазине станка
-
Комплект ЗИП
-
Комплект такелажных механизмов и приспособлений, обеспечивающих перемещение упакованного оборудования с транспортного средства (траверса, стропы рым болты) - 1 комплект на группу станков
-
Комплект масел и СОЖ для первой заправки оборудования
-
Фильтр бака СОЖ из нетканого материала
-
Функция жесткого нарезания резьбы
-
Система компенсации температурных расширений
-
Система подачи сжатого воздуха через сопла
-
Ручной переносной пульт управления перемещениями станка с маховичком
-
Смыв стружки в рабочей зоне
-
Пистолет для обдува сжатым воздухом
-
Пистолет ручной промывки
-
3-х уровневая сигнальная лампа
-
Система удаления масла из СОЖ (маслоотделитель)
-
Комплект инструмента для обслуживания станка
-
Регулируемые опоры для установки станка
-
Руководство по эксплуатации, руководство по программированию, руководства по монтажу, требования к подключению, Part list (каталог запчастей), Accuracity report (карта замеров точностных характеристик станка), электрические гидравлические, пневматические схемы, Документация на русском языке.
-
Комплект контрольных оправок и средств измерений для проверки оборудования на геометрическую точность, в соответствии с тест сертификатом
-
Флэш карта с бэкапом стойки ЧПУ
