Китай
- Автоматическая смена инструмента (24 позиции) для сокращения времени переналадки
- Высокая точность – позиционирование до 0,005 мм для сложных деталей
- Надежная система ЧПУ Siemens Sinumerik ONE

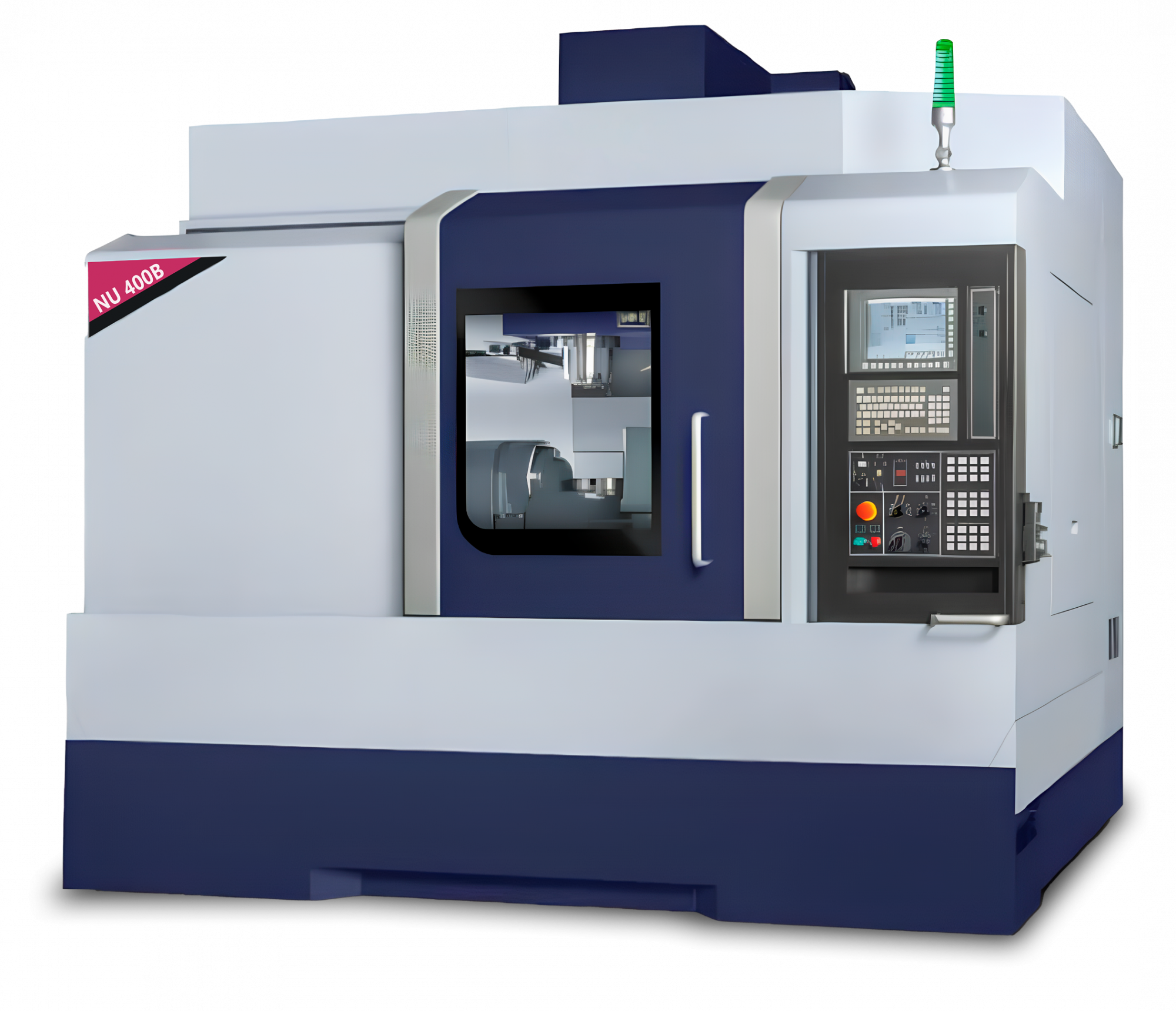

5-осевой обрабатывающий центр серии NU — это современное высокотехнологичное оборудование, позволяющее обрабатывать сложные детали, требующие одновременной обработки с интерполяцией по 5 координатам.
Идеально подходит для многозадачной обработки деталей: пресс-форм, турбин, импеллеров, авиационных и автомобильных компонентов, медицинских изделий и корпусов с нестандартной геометрией.
Конструкция станка
Станина и колонна отлиты из высококачественного серого чугуна и имеют коробчатую структуру с большим количеством рёбер жёсткости.
ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка.
Направляющие
Для осей станка предусмотрены высокоскоростные, высокоточные линейные направляющие качения роликового типа, которые обеспечат безукоризненное выполнение самых сложных типов обработки, в том числе при обработке с малой величиной хода, применяющихся в таких отраслях, как аэрокосмическая, автомобильная и медицинская промышленность, а также при производстве штампов и пресс – форм.
Подшипники
В конструкции станка установлены высокоточные и сверхпрочные подшипники, обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.
Наклонно-поворотный стол
Станок оснащается наклонно-поворотным столом (оси A и C) с диаметром планшайбы 400 мм. На поверхности стола выполнены T-образные пазы для закрепления обрабатываемой детали. Максимальная нагрузка на стол 200 кг. Угол наклона стола +30° ÷ -120°. Наклонно-поворотный стол позволяет совершать многостороннюю обработку заготовки за одну установку. Конструкция наклонно-поворотного стола позволяет устанавливать ручные и механизированные зажимные приспособления различных типов для закрепления обрабатываемой детали
Почему стоит заказать 5-ти осевой обрабатывающий фрезерный станок в «Инкор»?
■ Надежный сервис – 25 лет опыта, 70 инженеров, 24 часа реакция на заявку.
■ Полный цикл – поставка, наладка и обслуживание по всей России.
■ Инжиниринг под ваши задачи – индивидуальные решения для максимальной эффективности производства.
|
Наименование |
Ед. изм. |
Значение |
|
|
Рабочий стол |
Диаметр стола |
мм |
400 |
|
Максимальная допустимая нагрузка на стол в вертикальном положении |
кг |
200 |
|
|
Максимальная допустимая нагрузка на стол в горизонтальном положении |
кг |
150 |
|
|
Угол поворота (ось С) |
град |
360 |
|
|
Угол наклона (ось А) |
град |
+30°÷-120° |
|
|
Индексация осей А и С |
град |
0,001 |
|
|
Шпиндель |
Тип передачи |
– |
Прямой привод |
|
Мощность привода шпинделя, пост/30 мин |
кВт |
11/15 |
|
|
Частота вращения шпинделя |
об/мин |
10000 |
|
|
Конус шпинделя |
– |
ВТ-40 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
500 |
|
Перемещение по оси Y |
мм |
600 |
|
|
Перемещение по оси Z |
мм |
530 |
|
|
Расстояние от торца шпинделя до поверхности стола |
мм |
40~570 |
|
|
Ускоренное перемещение по оси X |
м/мин |
32 |
|
|
Ускоренное перемещение по оси Y |
м/мин |
32 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
32 |
|
|
Параметры точности |
Точность позиционирования по осям Х/Y/Z |
мм |
0,006 |
|
Точность повторяемости по осям Х/Y/Z |
мм |
0,004 |
|
|
Точность позиционирования по осям А/С |
мин |
15/16 |
|
|
Точность повторяемости по осям А/С |
мин |
6/8 |
|
|
Инструментальная система |
Тип магазина |
– |
Дисковый |
|
Количество инструмента |
позиций |
24 |
|
|
Максимальный диаметр инструмента / без соседних инструментов |
мм |
80/150 |
|
|
Максимальная длина инструмента |
мм |
250 |
|
|
Максимальный вес инструмента |
кг |
7 |
|
|
Прочее |
Система ЧПУ |
– |
SIEMENS ONE |
|
Габаритные размеры (Д*Ш*В) |
мм |
3350*2350*3000 |
|
|
Масса станка |
кг |
8000 |
|
|
Номинальная мощность станка |
кВА |
30 |
|
-
Система ЧПУ SIEMENS ONE
-
Одновременное управление по 5-ти осям X/Y/Z/A/C
-
Прямой привод
-
Конус шпинделя ВТ-40
-
Магазин инструментов дискового типа на 24 позиций
-
Шпиндель с максимальной скоростью 10000 об/мин
-
Роликовые линейные направляющие по 3 осям Х/Y/Z
-
Автоматическая система смазки направляющих и ШВП
-
Маслоотделитель
-
Кондиционер электрошкафа
-
Освещение рабочей зоны
-
Масляное охлаждение шпинделя
-
Шнековый конвейер для удаления стружки
-
Пистолет СОЖ
-
Ручной переносной пульт управления перемещениями станка
-
Трехцветная сигнальная лампа
-
Комплект инструмента для монтажа станка
-
Опоры для установки станка
- Техническая документация на русском языке
