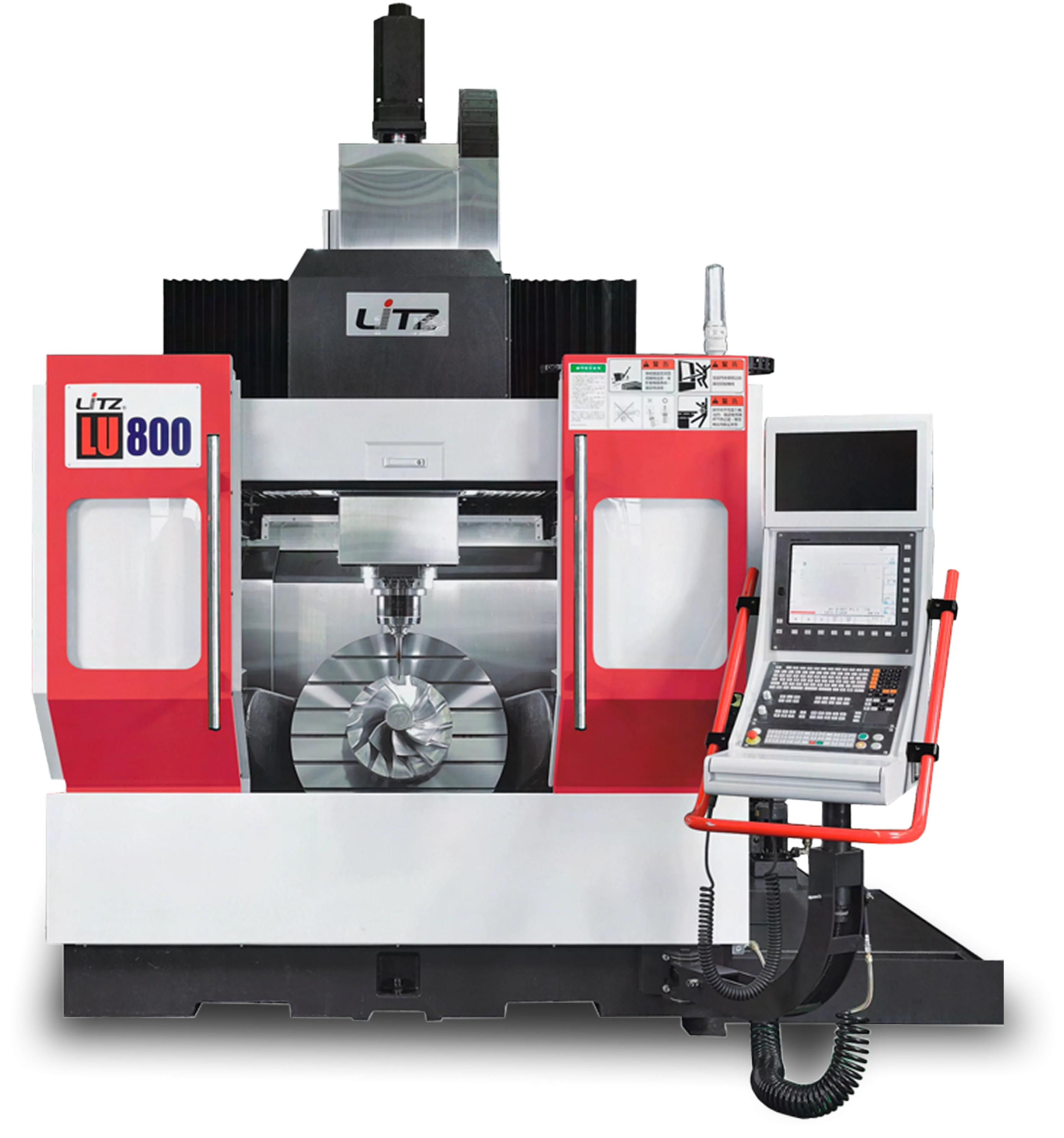

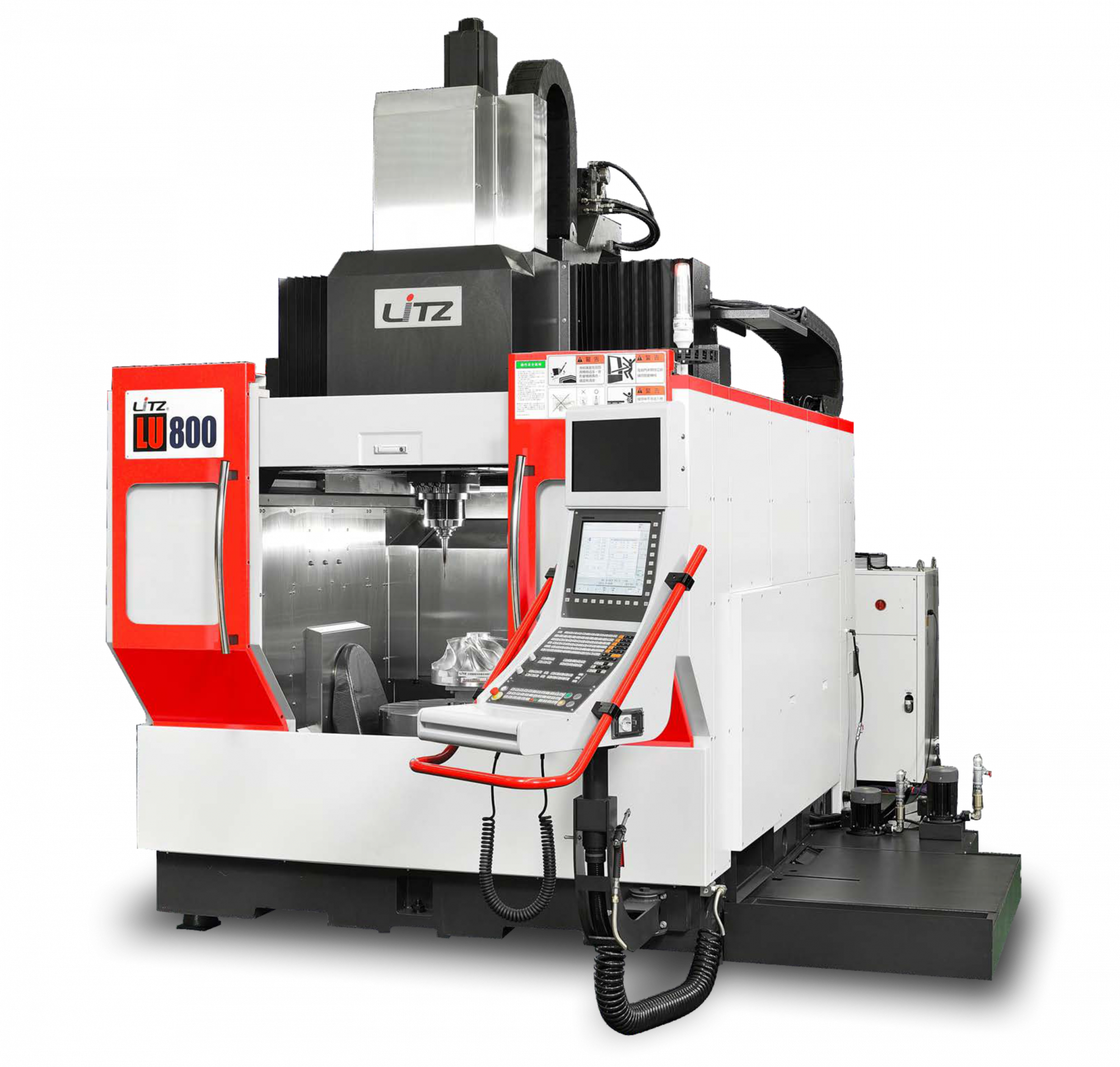

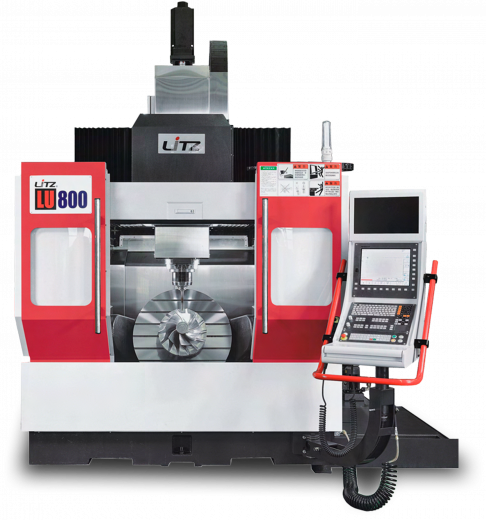

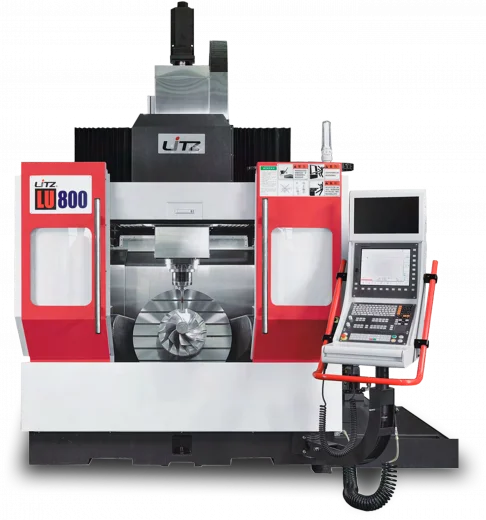

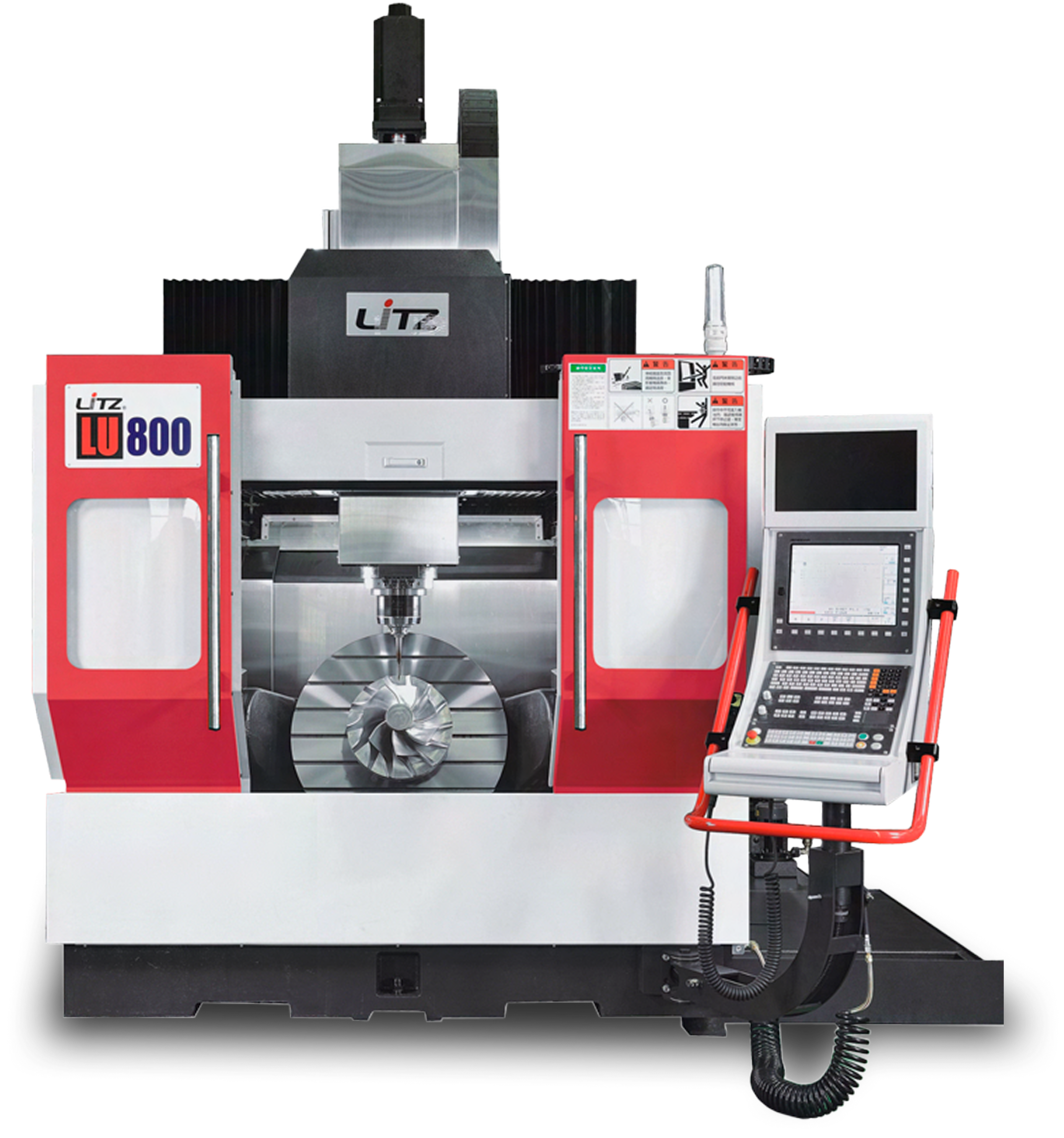

5-осевой обрабатывающий центр с ЧПУ LU-800A

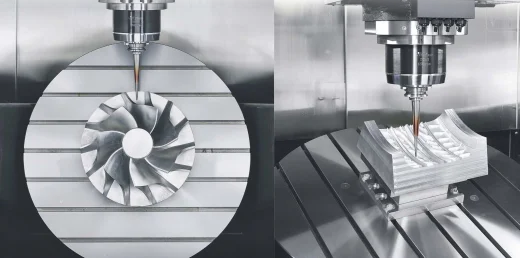

5-осевой вертикальный обрабатывающий центр с ЧПУ LU-800A – это точный и надежный станок для самых сложных условий работы. Благодаря портальной конструкции, включающей 3 линейные и 2 поворотные оси, он может осуществлять одновременное управление по 5 координатам.

Станок отличается высокой точностью, динамичными характеристиками, эффективностью, жесткостью и малой занимаемой площадью. Он широко используется в аэрокосмической, автомобильной, медицинской и инструментальной промышленности.

Особенности фрезерного станка LU-800A производителя Litz

■ Высокая прочность. Превосходные прочные корпуса машин разработаны с помощью анализа FEA. Для повышения общей жесткости и устойчивости во всех ключевых точках используются конструкции в форме короба с сильными ребрами. Направляющие широкого сечения обеспечивают большую грузоподъемность и улучшенное вибропоглощение.

■ Высокая точность. Высокоточные линейные направляющие и шарико-винтовые пары установлены на линейных направляющих, т.е. на осях X/Y/Z для быстрого отклика. На поворотных осях установлен безлюфтовый червячный редуктор для повышения крутящего момента или двигатель с прямым приводом.

■ Высокая эффективность. Установлен высокоскоростной шпиндель со скоростью вращения до 12000 (опционально 20000) об/мин. Скорость линейных осей может достигать 48 м/мин.

■ Удобство для пользователя. Станок отличается компактностью для меньшей занимаемой площади, но при этом имеет легкий доступ к шпинделю и столу для простоты настройки и эксплуатации.

Станина

Основные части станка спроектированы с использованием динамического анализа и FEA. Для обеспечения оптимальной прочности, жесткости и устойчивости станка используются усиленные ребра. Конструктивные элементы станка имеют увеличенный размер, что придает станку очень большую режущую способность и очень высокую жесткость.

Основные части станка (т.е. станина, колонна, бабка и т.д.) изготовлены из высокопрочного чугуна с обработкой литейной пеной (LFF) и термическим отжигом/вибрационным снятием напряжения (VSR).

Шпиндель

Высокоскоростной узел (до 12 000 об/мин) с безлюфтовой муфтой, динамически сбалансирован для устранения вибраций. Оснащён высокоточными подшипниками с долговечной смазкой и системой продувки воздухом. Обеспечивает точную и стабильную обработку.

Система подачи

Серводвигатели и линейные направляющие осей X, Y, Z обеспечивают быстрое и плавное перемещение. Шарико-винтовые пары повышают жесткость и точность, а защита от стружки и СОЖ гарантирует долговечность.

Инструментальная система

32-позиционный магазин сбоку колонны. Легкие антикоррозийные держатели снижают шум и вибрацию. Инструментальный магазин установлен с одной стороны для прямого захвата шпинделем станка. Это упрощает смену инструмента. Емкость магазина может быть увеличена.

Система ЧПУ

SIEMENS SINUMERIK ONE – инновационная система ЧПУ для высокопроизводительной обработки. Ключевые преимущества: высокая скорость обработки, максимальная точность траекторий и стабильная работа при экстремальных нагрузках.
