Полный обзор обрабатывающих центров Focus CNC. Экспертная оценка технолога.

Классификация станков и обрабатывающих центров Focus CNC
Преимущества станков Focus CNC
1. Станина
2. Шпиндельная бабка
3. Конструкция шпинделя
4. Задняя бабка
5. Направляющие
6. Револьверная головка
7. Редуктор
8. Коробка скоростей
Отзывы об эксплуатации токарных обрабатывающих центров Focus CNC
Резюме

Автор: Денис Юсупов, инженер технолог ООО “Инкор”

Для кого материал: Для директоров и руководителей производственных подразделений машиностроительных предприятий

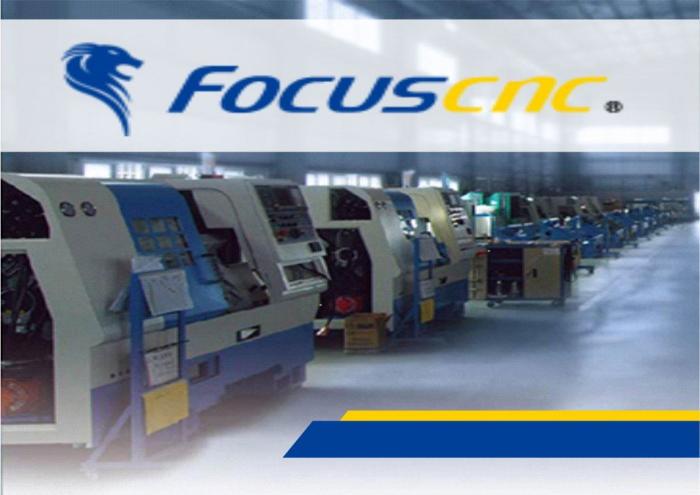

Станкостроительный завод «Focus CNC» основан в Тайване в 2000 году, при этом первые токарные обрабатывающие центры Focus CNC успешно работают в России уже с 2007 года. Но до сих пор, если вбить в поисковую строку Яндекса или Гугл запрос «FOCUS» без уточнения CNC, или станки, щедрый поисковик выдаст миллион страниц продукции корпорации FORD.

Данным подробным обзором оборудования Focus CNC хочется восстановить справедливость и познакомить российских машиностроителей с этим высококачественным оборудованием находящемся в среднем ценовом сегменте.

Доказательства качества FOCUS CNC подтверждены многочисленными отзывами клиентов «Инкор», речь о которых – в конце статьи.

Классификация станков и обрабатывающих центров Focus CNC

Предприятие Focus CNC – узкоспециализированный производитель, сфокусировавшийся на производстве токарных обрабатывающих центров с наклонной цельнолитой станиной. Продуктовый портфель бренда состоит из 5 технологических групп и насчитывает более 50 типоразмеров станков и обрабатывающих центров с диаметром обработки от 100 до 1000 мм при длине обработки от 120 мм до 4000 мм.

Более подробно о производителе – см. в разделе Партнеры/Focus CNC, или по ссылке>>

Здесь предлагаю познакомиться с типоразмерами бренда.

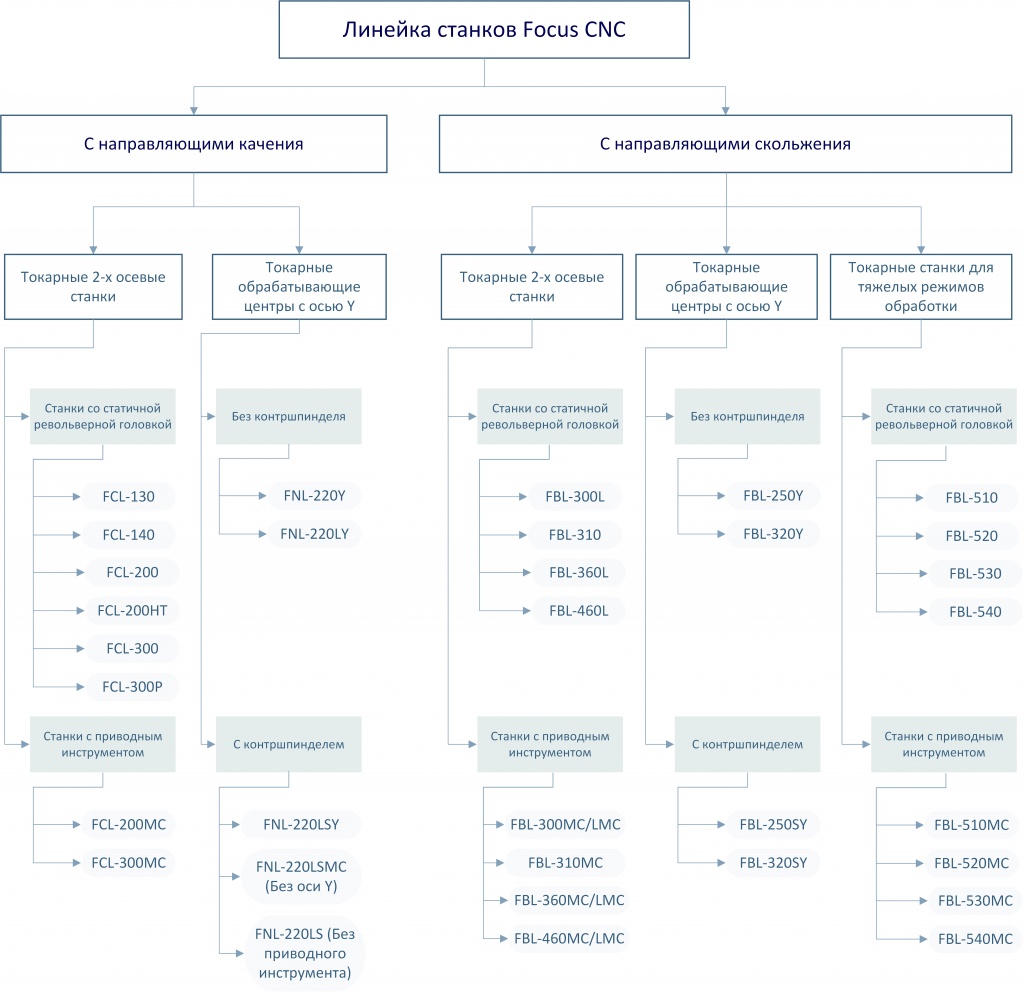

Схема Focus.jpg

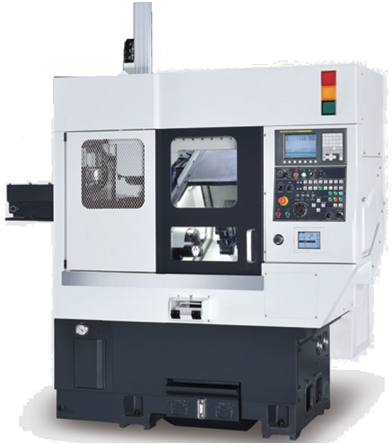

Токарный обрабатывающий центр FOCUS FCL 130

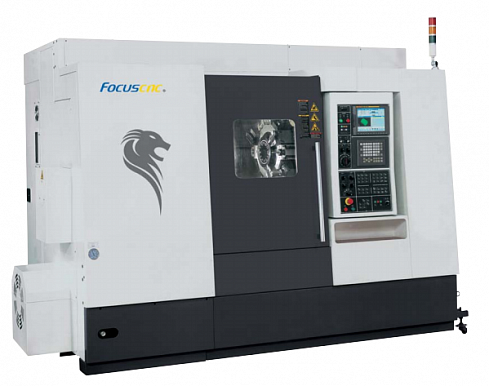

Токарный обрабатывающий центр FOCUS FNL-220Y

Преимущества станков Focus CNC

Цельнолитая наклонная станина коробчатого типа с низким центром тяжести обеспечивает дополнительную виброустойчивость и точность при обработке.
Большая площадь контакта шпиндельной бабки со станиной препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Модульная конструкция шпинделя обеспечивает лучшие показатели точности, облегчаются сервисные работы со шпинделем и, в целом, увеличивается жизненный цикл шпинделя в сравнении с другими конструктивными исполнениями данного узла.
Оснащение станков высокомоментным редуктором для силового резания и труднообрабатываемых материалов.
Использование комплектующих ведущих мировых брендов (Например: подшипники NSK, револьверные головы Sauter)
Жесткий массивный корпус задней бабки с гидравлическим приводом пиноли.
Жесткие коробчатые направляющие скольжения увеличенной ширины.
Высокоскоростные и высокоточные направляющие качения (возможность выбора типа направляющих, шариковые или роликовые).

Технические и конструктивные особенности основных узлов станков Focus CNC

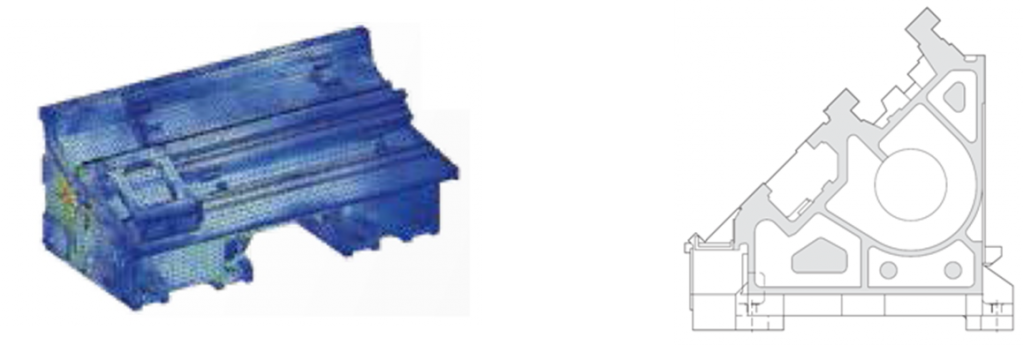

1. Станина

Цельнолитая наклонная станина коробчатого типа с низким центром тяжести обеспечивает дополнительную виброустойчивость и точность при обработке. Жёсткость конструкции станины рассчитана в CAE системе методом анализа конечных элементов.

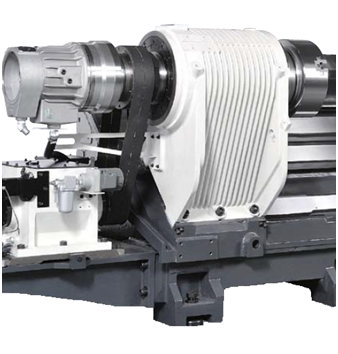

2. Шпиндельная бабка

Большая площадь контакта шпиндельной бабки со станиной препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.

1 png.

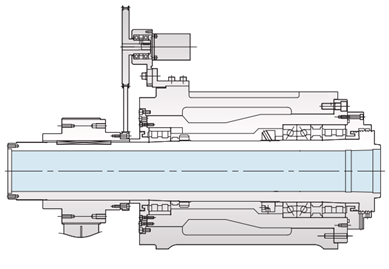

3. Конструкция шпинделя

Модульная конструкция шпинделя обеспечивает лучшие показатели точности, облегчаются сервисные работы со шпинделем и, в целом, увеличивается жизненный цикл шпинделя в сравнении с другими конструктивными исполнениями данного узла.

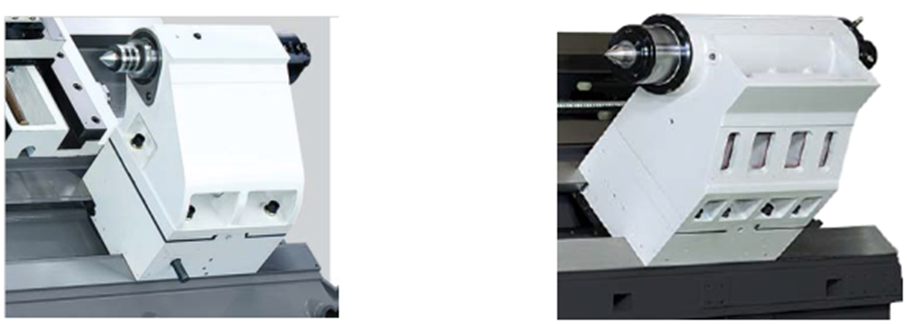

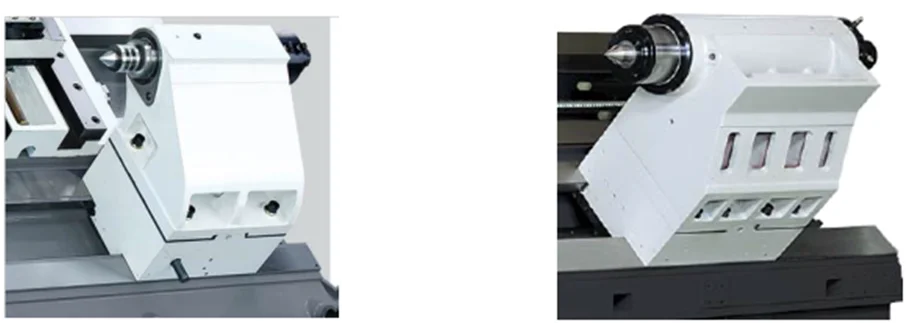

4. Задняя бабка

Жесткий массивный корпус задней бабки спроектирован специально для обработки тяжелых заготовок. Все задние бабки оснащены гидравлическим приводом пиноли. В стандартной комплектации серии FCL устанавливается ручная задняя бабка, в серии FBL установлено программируемое перемещение задней бабки с помощью суппорта станка. В качестве опции можно заднюю бабку оснастить сервоприводом для её перемещения. В 500 серии станков устанавливается задняя бабка с вращающейся пинолью большим диаметром.


5. Направляющие

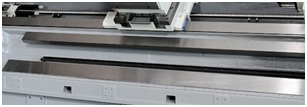

Серия станков FBL оснащена жесткими коробчатыми направляющими скольжения увеличенной ширины, позволяющими производить силовое точение на низких оборотах. Поверхность направляющих доработана методом шабрения, что дает узлу наилучшие качественные характеристики, позволяя сохранить высокую точность на длительное время.

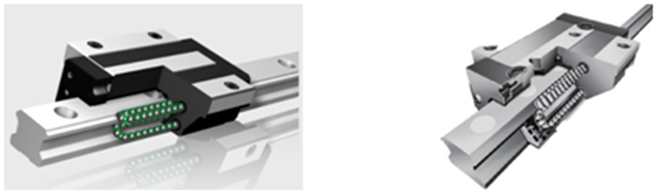

Серии станков FCL и FNL оснащены направляющими качения, позволяющими производить точение с высокой точностью и чувствительностью позиционирования во время высокоскоростной обработки. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность медленных перемещений. Производитель позволяет выбрать тип направляющих, шариковые либо роликовые.

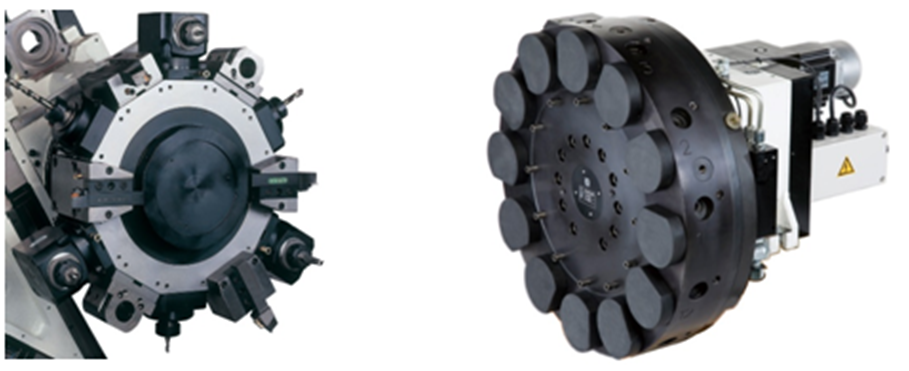

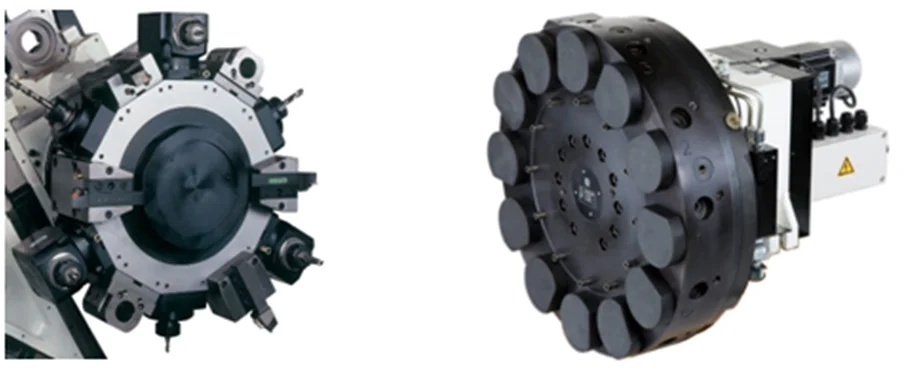

6. Револьверная головка

На станках Focus со статичной револьверной головкой устанавливается гидравлическая револьверная головка Тайваньской фирмы Lio Shing, конструкция этих головок разработана таким образом, чтобы обеспечить высокоточную фиксацию при смене инструмента. Специально для 500 серии станков Focus устанавливается револьверный диск увеличенной толщины, что позволяет вести силовую обработку, сохраняя высокую стабильность и виброустойчивость. В качестве опции можно заменить гидравлическую револьверную головку на револьверную головку с сервоприводом, что позволит сократить время смены инструмента.

В качестве приводной револьверной головки на станках серии FСL устанавливаются револьверные головки типа VDI30 и VDI40, на серии FNL и FBL устанавливаются револьверные головки типа BMT45, 60, 65, 75 и 85. Все револьверные головки производства Германской фирмы Sauter.


7. Редуктор

На станках серии FBL-360 и FBL-460 устанавливается двухступенчатый редуктор с передаточным соотношением 1:6 и 1:7 соответственно, что позволяет увеличить максимальный крутящий в стандартной комплектации до 993 Н*м и 1158 Н*м. Механизм переключения скоростей редуктора имеет низкий уровень шума и хорошую теплоотдачу. Редуктор удобен в обслуживании и осуществлении настроек.

8. Коробка скоростей

На станках серии FBL-500 встроена в шпиндельную бабку 4-х ступенчатая коробка скоростей, обеспечивающая максимальный крутящий момент в 7118 Н*м. Большой крутящий момент позволяет обрабатывать заготовки больших размеров из труднообрабатываемых материалов.

Естественно, напрашивается резонный вопрос: есть ли реальные отзывы предприятий, работающих на оборудовании Focus CNC?

Поставками Focus ООО «Инкор» занимается со дня своего основания и за это время мы поставили порядка 50 единиц оборудования предприятиям российского машиностроения. Всем нашим клиентам мы оказываем необходимую сервисную поддержку, и просим поделиться впечатлениями от эксплуатации станков. Референции предоставляем по запросу.

Отзывы об эксплуатации токарных обрабатывающих центров Focus CNC

Отзыв #1

Заполнил отзыв:	Директор по производству
Направление деятельности:	Сельскохозяйственное машиностроение
Парк оборудования Focus:	Большой парк оборудования Focus
Операции на оборудовании	Производство широкого ассортимента металлических деталей для сельского и лесного хозяйства
В эксплуатации	С 2008 года
Общие впечатления от пуско-наладочных работ	Пуско-наладку проводим своими силами
Общие впечатления от эксплуатации	Очень хорошие впечатления.
Удобство эксплуатации, в частности: комбинация клавиш панели оператора, функционал клавиш панели оператора, функционал системы ЧПУ	Удобные стойки ЧПУ
Как долго осваивали новое оборудование. Впечатление от работы основных узлов станка.	Принимали на работу специалиста по этому оборудованию, который занимается и обучением, и пусконаладкой. Поэтому все станки осваивали довольно быстро.
Можете ли провести сравнение с похожим оборудованием другой торговой марки?	Для тайванского бренда – это отличное оборудование по ценам, меньше чем у европейских и корейских поставщиков.
Что в станках Focus больше нравится, что не нравится?	В целом, сколько работаем, все устраивает. С 2008 года аварийных ремонтов не было. Основные узлы, комплектация – все без нареканий. Если сильно придираться, то мелочи, имеющие косвенное отношение к качеству работы станка, выполнены чуть хуже, чем у японских моделей, например: кожух чуть-чуть проигрывает в герметичности. Но Focus и стоит дешевле.
Ваши впечатления о функциональности станка	Функциональность – стандартная для класса станков
Насколько станок (станки) Focus надежны, по вашему мнению?	Все модели, которые мы поставили на производство, надежны.
За все время эксплуатации были ли нарекания или претензии к работе оборудования? Если да, то какие? Была ли необходимость в аварийном ремонте станков Fоcus?	Не было нареканий.

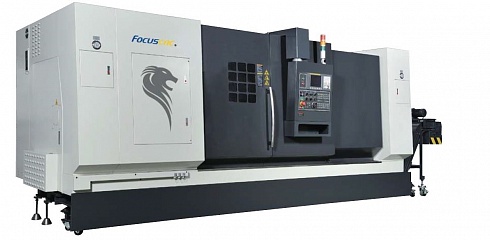

Токарный обрабатывающий центр FOCUS FBL-460L

Токарный обрабатывающий центр FOCUS FBL-540

Отзыв #2

Заполнил отзыв:	Старший наладчик
Направление деятельности:	Оборудование для нефтедобычи
Парк оборудования Focus:	FBL 520, FBL 360L, FBL 360 LMC
Операции на оборудовании	Изготовление изделий, применяемых в составе сборки и самостоятельно, для нефтяной и газовой промышленности. Корпуса, валы (мандрели),переводники , муфты и т.д. Нарезка резьб нефтяного сортамента ОТТМ, БТС, НКТ, НКТВ, метрические резьбы, трапецеидальные резьбы, а так же премиальные резьбы.
В эксплуатации	С 2017 г.
Общие впечатления от пуско-наладочных работ	Положительные, без нареканий
Общие впечатления от эксплуатации	положительные
Удобство эксплуатации, в частности: комбинация клавиш панели оператора, функционал клавиш панели оператора, функционал системы ЧПУ	обслуживающий персонал претензий не высказывал
Как долго осваивали новое оборудование. Впечатление от работы основных узлов станка.	Утром-днем сдается станок специалистами ИНКОР, в ночь ставятся на станок серийные детали!
Можете ли провести сравнение с похожим оборудованием другой торговой марки?	FBL360L по функционалу уступает Puma_4100LMC, так как на Puma_4100LMC установлена РГ с приводным инструментом BMT75P. При правильном подборе режимов и оснастки примерно будет на одном уровне. Но если на Puma 4100 установлена РГ статическая (Не приводная), то FBL360L покажет себя более эффективно. Единственный минус у FBL, это ограничение перемещения люнета. Но и эту проблему можно решить. Если сравнить со станками SOLEX и ALEX-TECH , то станки FOCUS по качеству и жесткости выше.
Что в станках Focus больше нравится, что не нравится?	В частности: · качество обработки детали высокое; · принципиального отличия в функциональности ЧПУ нет · скорость обработки на хорошем уровне · качество комплектующих выше среднего · качество технической документации хорошее
Ваши впечатления о функциональности станка	Функции токарного станка сПУ реализованы на достойном уровне
Насколько станок (станки) Focus надежны, по вашему мнению?	при своевременном обслуживании и грамотной эксплуатации надежное оборудование
За все время эксплуатации были ли нарекания или претензии к работе оборудования? Если да, то какие? Была ли необходимость в аварийном ремонте станков Fоcus?	Не было

Отзыв #3

Заполнил отзыв:	Начальник отдела оборудования
Направление деятельности:	Нефтяное машиностроение
Парк оборудования Focus:	FBL 360L (несколько станков)
Операции на оборудовании	Токарная получистовая и чистовая обработка, преимущественно деталей типа “вал”
В эксплуатации	С 2018 г
Общие впечатления от пуско-наладочных работ	Отличённая работа механиков. Были вопросы к технологу-программисту.
Общие впечатления от эксплуатации	Пока что самые беспроблемные станки из нашего парка
Удобство эксплуатации, в частности: комбинация клавиш панели оператора, функционал клавиш панели оператора, функционал системы ЧПУ	Немного не хватает выносного пульта для привязки инструмента
Как долго осваивали новое оборудование. Впечатление от работы основных узлов станка.	После окончания ПНР начали изготавливать товарную продукцию. Прошло около 3 лет, все узлы в рабочем состоянии
Можете ли провести сравнение с похожим оборудованием другой торговой марки?	Это станок достаточно классической компоновки. Сложно ожидать тут каких-то отличий от конкурентов
Что в станках Focus больше нравится, что не нравится?	Все устраивает
Ваши впечатления о функциональности станка	Положительные, все удобно, интуитивно
Насколько станок (станки) Focus надежны, по вашему мнению?	Очень надежны
За все время эксплуатации были ли нарекания или претензии к работе оборудования? Если да, то какие? Была ли необходимость в аварийном ремонте станков Fоcus?	Пару раз обращались в сервисную службу для наладки револьверной головки и задней бабки

Отзыв #4

Заполнил отзыв:	Главный технолог
Направление деятельности:	Производство оснастки, нестандартного и стандартного оборудования, пресс-форм, автоматов и разнотипных приспособлений
Парк оборудования Focus:	FCL 200 HT
Операции на оборудовании	Токарная обработка деталей типа ВАЛ
В эксплуатации	2020
Общие впечатления от пуско-наладочных работ	Положительные, была небольшая заминка в наладке RENISHAW. Все решили оперативно. Больше нареканий не было.
Общие впечатления от эксплуатации	Положительные
Удобство эксплуатации, в частности: комбинация клавиш панели оператора, функционал клавиш панели оператора, функционал системы ЧПУ	Эргономика удобная
Как долго осваивали новое оборудование. Впечатление от работы основных узлов станка.	Осваивали быстро. Опыт работы на подобных станках есть. Сразу начали работать. Впечатления хорошие. С т.з дружелюбности интерфейса – Сименс – один из лучших.
Можете ли провести сравнение с похожим оборудованием другой торговой марки?	Был опыт работы на станках С***ж. Станок Фокус – на ступеньку выше по всем моментам. По конструкции, по качеству сборки.
Что в станках Focus больше нравится, что не нравится?	В целом все устраивает. Точность обработки соответствует заявленной.
Ваши впечатления о функциональности станка	Хватает функциональности. Станок покупался под конкретные задачи. Все устраивает, излишнего функционала нет. Все используется.
Насколько станок (станки) Focus надежны, по вашему мнению?	Пока хорошие впечатления.
За все время эксплуатации были ли нарекания или претензии к работе оборудования? Если да, то какие? Была ли необходимость в аварийном ремонте станков Fоcus?	Еще достаточно короткий срок эксплуатации. Пока все отлично.

Резюме

Когда мы собирали отзывы, мы стремились разобраться, как ведет себя оборудование FOCUS CNC в условиях реальных российских машиностроительных предприятий. И не смогли найти ни одного серьезного нарекания. Поэтому мы, технологи, инженеры сервисной службы уверенных в этом бренде и готовы рекомендовать его нашим клиентам.

Есть вопросы? Заказывайте консультацию инженеров сервиса, технологов.

По вопросам поставки связывайтесь с менеджерами ОО «Инкор»
