Китайские вальцы 3-х и 4-х валковые: достойная альтернатива турецким моделям

Почему китайские вальцы заслуживают внимания

В последние годы российский рынок тяжелого промышленного оборудования активно заполняли турецкие валковые листогибочные прессы. Однако наша команда технологов компании "Инкор" не останавливается в поиске оптимальных решений, которые сочетают высокое качество, функциональность и разумную стоимость. В ходе тщательного анализа и очного посещения заводов мы пришли к выводу, что китайские производители предлагают оборудование, которое не только не уступает турецким аналогам, но и по некоторым параметрам превосходит их.

В этой статье мы подробно рассмотрим 3-х и 4-х валковые вальцы китайского производства, их ключевые преимущества, технические особенности и практическую эффективность в производственных условиях.

3- и 4- валковые листогибочные станки. Особенности.

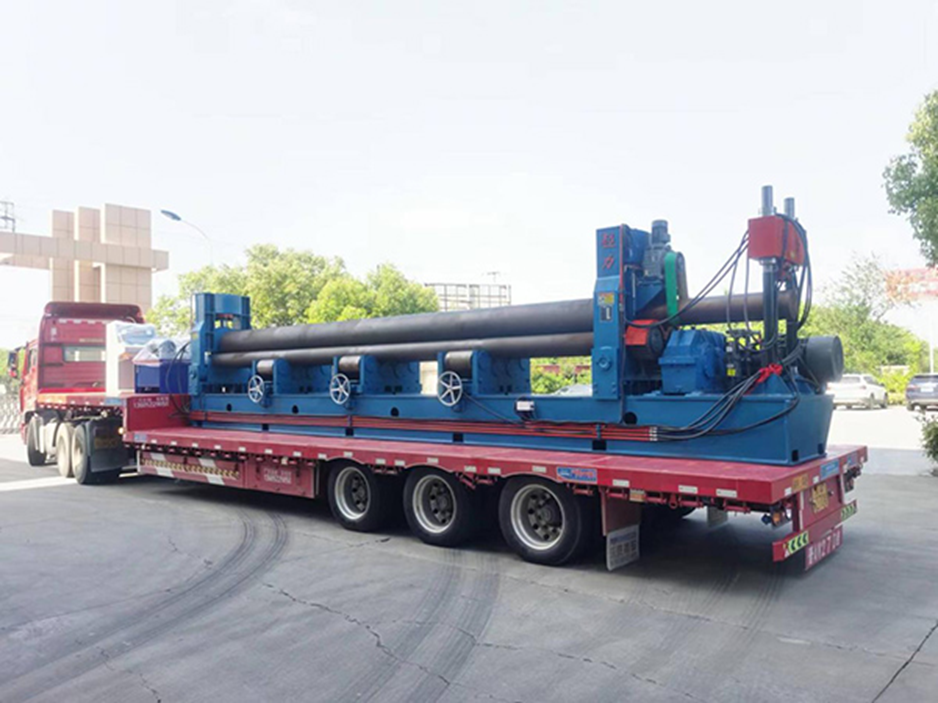

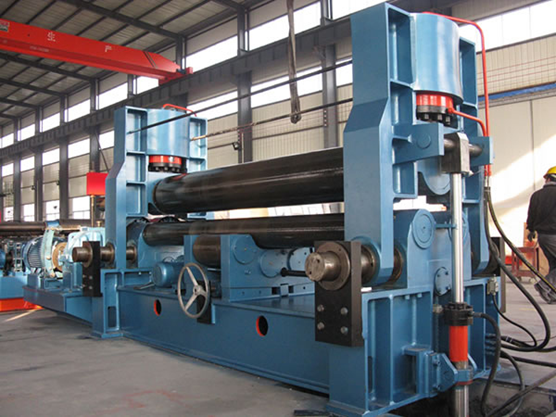

3-х валковые листогибочные станки

Трехвалковые листогибочные станки традиционно популярны благодаря своей надежности и относительно простой конструкции. Они знакомы многим предприятиям еще со времен СССР, когда вальцы отечественного производства практически полностью удовлетворяли потребности промышленности и даже сегодня продолжают исправно работать. Речь идет о трехвалковых моделях листогибов с линейным перемещением валов.

Китайские производители вальцов, такие как Chaoli, не только сохранили все преимущества классической конструкции, но и существенно модернизировали эти машины. В зависимости от задач, стоящих перед заказчиком, завод предлагает на выбор: механические вальцы в симметричном (серия W11) и ассиметричном исполнении (серия W11F), а также, более популярные, гидравлические 3-валковые листогибы W11S с симметричным расположением валков.

В чем же особенности вальцовочных станков китайского производства?

• Мощность и производительность: современные китайские 3-х валковые модели способны обрабатывать листы толщиной 2-120 мм и шириной 1000-12000 мм.
• Дополнительная ось перемещения верхнего валка: у наиболее популярной серии 3-валковых листогибов W11S верхний валок имеет 2 оси перемещения – вертикально и горизонтально. Дополнительное горизонтальное перемещение расширяет возможности станка, позволяя точно настраивать параметры гибки под различные задачи.
• Индукционная закалка валков в базовой комплектации: использование кованых стальных валков с индукционной закалкой обеспечивает износостойкость и долговечность. Как правило, турецкие производители предлагают индукционную закалку как опцию, что приводит к удорожанию модели. Сертифицированные по стандарту SAE 1050 валки у Chaoli обладают высокой прочностью.
• Компенсации прогиба: компания Chaoli комплектует свои станки валками бочкообразной формы для компенсации прогиба в процессе гибки. Это позволяет получать обечайки правильной цилиндрической формы и исключает возникновение «дефекта талии» и «дефекта бочкообразности» при гибке.
• Система откидной опоры верхнего валка с гидравлическим приводом значительно упрощает извлечение готовых деталей.

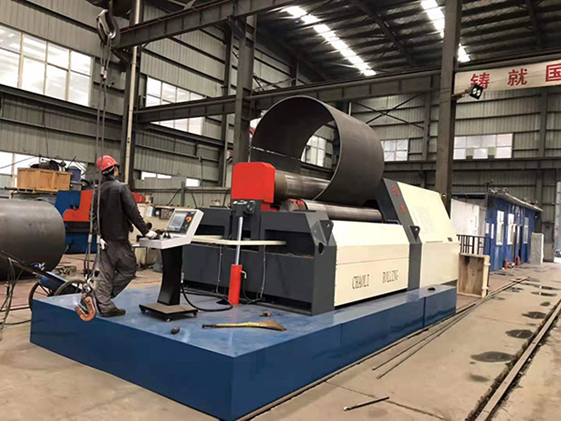

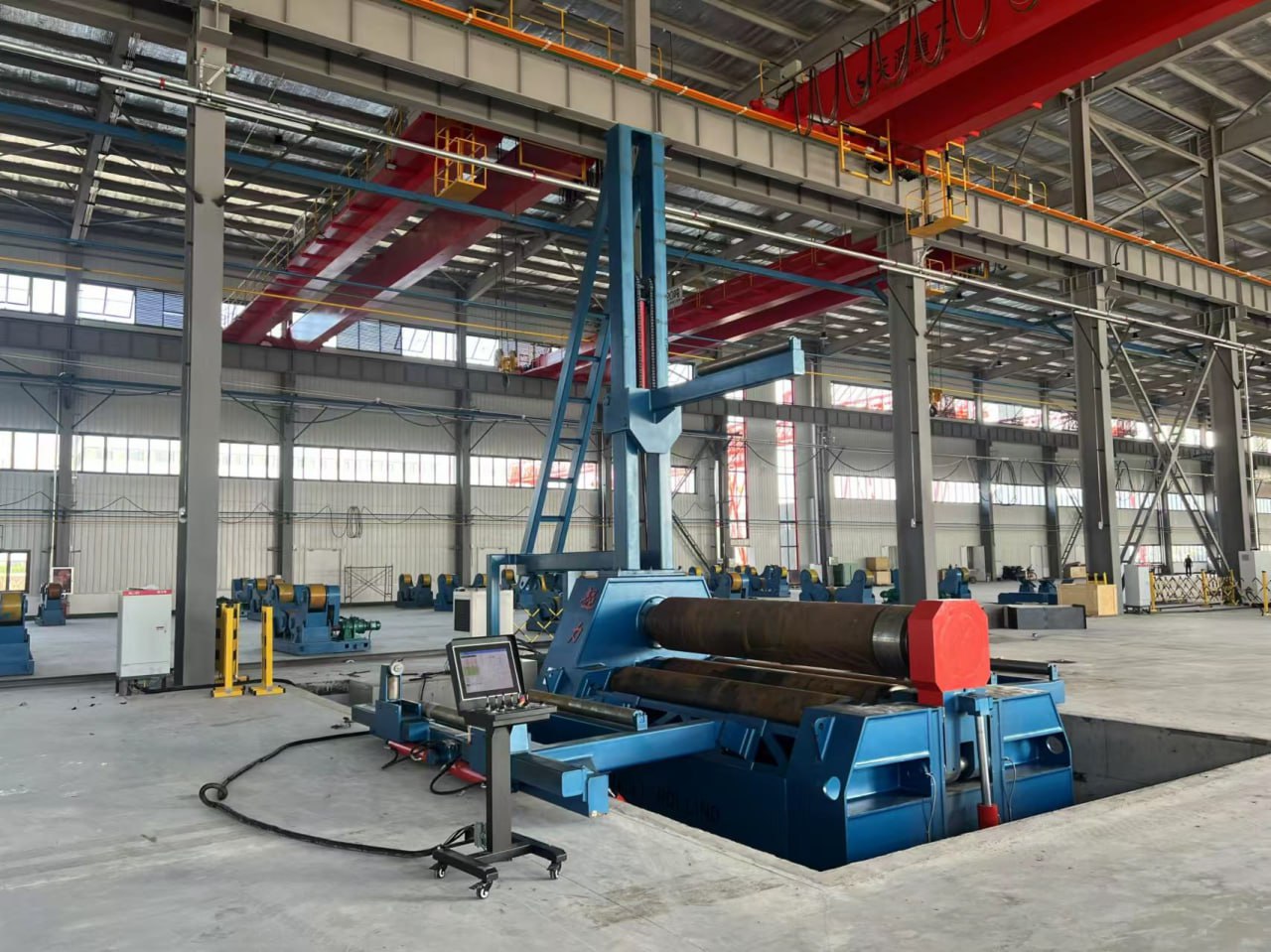

4-х валковые гидравлические вальцы с ЧПУ

Четырехвалковые станки представляют собой более совершенное и производительное решение для сложных задач. Они превосходят трехвалковые по целому ряду параметров: от облегченного базирования и подгиба краев заготовки до возможности изготовления обечаек малого диаметра и сложных форм с большей скоростью и точностью благодаря двум боковым валкам и точному позиционированию заготовки.

Какие преимущества несут в себе 4-валковые гидравлические китайские вальцы?

• Технические возможности: модели типа W12CNC обрабатывают листы толщиной 4-150 мм и шириной 1500-3500 мм.
• Важной особенностью является глубокая индукционная закалка валков (твердость 57-60 HRC), что обеспечивает стойкость к деформации и износу.
• Уникальные инженерные решения: многошлицевое соединение вала и привода обеспечивает равномерное распределение нагрузки, увеличивает точность и стабильность прокатки. Конкуренты в основном используют шпоночное соединение.
• Эксклюзивная конструкция гидроцилиндра: конструкция с перевернутым расположением защищает уплотнения, продлевая срок службы цилиндра и сокращая частоту технического обслуживания и ремонтов. Также данная конструкция уменьшает габариты станка без потери эксплуатационных характеристик. Что снижает металлоемкость и соответственно стоимость станка.
• Современная система управления: русифицированная система ЧПУ делает оборудование удобным для российского оператора и позволяет программировать сложные операции гибки.

Качество изготовления и ключевые компоненты

Одним из главных стереотипов о китайском оборудовании является сомнение в его качестве. Однако современные китайские производители активно используют компоненты ведущих мировых брендов и внедряют строгий контроль качества на всех этапах производства.

• Материалы и обработка: валы изготавливаются из высоколегированной стали 42CrMo с последующей термообработкой и закалкой до твердости HRC 57-60. Это обеспечивает высокую стойкость к нагрузкам и износу.
• Механические и гидравлические системы разрабатываются с помощью технологии параметрического 3D-проектирования, а также расчета нагрузок в статике и динамике. Все механические, гидравлические и электронные системы спроектированы и протестированы инженерами-электриками и инженерами-механиками CHAOLI. Только после длительных испытаний, под нагрузками, машины допускаются к серийному производству.
• Использование надежных компонентов, таких как гидравлические клапаны Yuken из Японии, гарантирует стабильность и долговечность гидравлической системы.

Преимущества китайских вальцов перед турецкими аналогами

Проведенный нами анализ показывает, что современное китайское оборудование обладает рядом конкурентных преимуществ:

1. Оптимальное соотношение цены и качества: при сопоставимых технических характеристиках китайские вальцы часто предлагаются по более привлекательной цене по сравнению с турецкими вальцами.

2. Адаптация под российский рынок: многие китайские производители активно работают над локализацией, включая русификацию интерфейсов и адаптацию под специфические требования российских производств.

3. Технологическая оснащенность: китайские заводы активно внедряют современные технологии производства (ЧПУ, индукционная закалка, контроль дефектов с помощью ультразвукового метода), что обеспечивает высокую точность изготовления комплектующих.

4. Гибкость конфигурации: китайские производители часто предлагают больше опций для индивидуальной настройки оборудования под конкретные задачи заказчика.

5. Сервис и поддержка: крупные китайские бренды, такие как Chaoli, развивают глобальную сервисную сеть, обеспечивая своевременную техническую поддержку и поставку запасных частей.

Практические рекомендации по выбору

При выборе между 3-х и 4-х валковыми листогибочными станками, а также между различными производителями, учитывайте следующие факторы:

• Характер производства: для серийного производства сложных профилей (конусы, эллипсы) предпочтительнее 4-х валковые модели с ЧПУ. Для более простых задач или мелкосерийного производства может быть достаточно 3-х валковых.

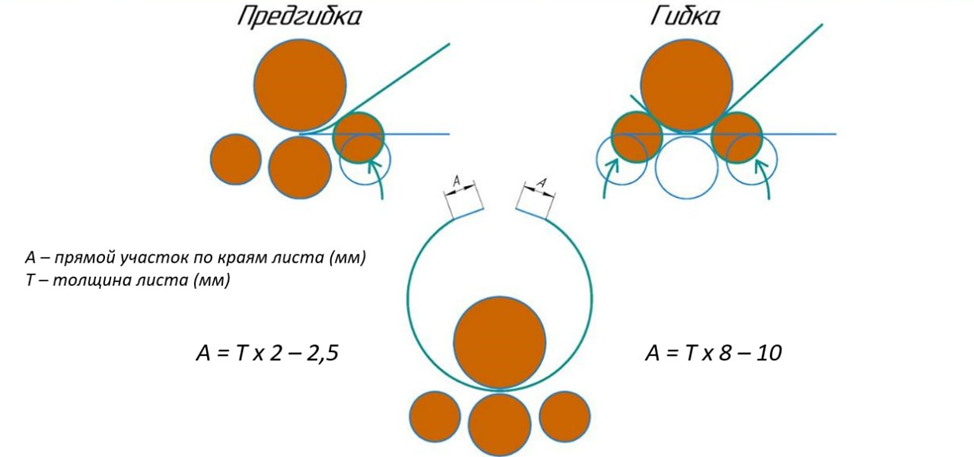

• Требования к точности: 4-х валковые станки обеспечивают меньший прямой участок на краю листа (рис. 1) и более высокую точность гибки благодаря надежной фиксации заготовки.

Рисунок 1

• Бюджет проекта: цена на 4-х валковые станки выше, но их высокая производительность и экономия времени (на 50% по сравнению с 3-х валковыми) могут обеспечить быструю окупаемость для крупных производств.
• Наличие сервиса: убедитесь, что поставщик станка в РФ предоставляет полный сервисный пакет: шеф-монтаж, обучение персонала, гарантийное и постгарантийное обслуживание, поставку расходников.

Разумный выбор для современного производства

Китайские листогибочные вальцы — это уже не просто "дешевая альтернатива", а конкурентоспособное, высокотехнологичное оборудование с продуманной конструкцией и использованием качественных компонентов. Они успешно сочетают надежность, точность и функциональность с привлекательной стоимостью.

Для российских предприятий, стремящихся оптимизировать свои затраты без компромиссов в качестве, китайские 3-х и 4-х валковые вальцы представляют собой взвешенное и перспективное решение.

Компания "Инкор" готова предложить своим клиентам не только поставку оборудования, но и полный комплекс услуг: от технологической проработки и подбора модели станка до доставки до производства клиента, пусконаладочных работ, технической поддержки и обеспечения запасными частями. Мы уверены в качестве предлагаемой техники и готовы демонстрировать ее возможности в действии.

Выбор оборудования — это инвестиция в будущее вашего производства. Сделайте ее с умом вместе с "Инкор".
