Практическое руководство для производств: сравнение кинематических схем, требования к модернизации станка, оценка дополнительных инвестиций и выбор поворотных столов Detron.
Материал актуализирован: июль 2026 года.
Почему важно различать 3+1, 3+2 и непрерывные 5 осей
В производственной практике одинаковое выражение «пятиосевая обработка» нередко используют для разных режимов. Один станок выполняет только индексное позиционирование детали, другой обрабатывает её в режиме 3+2, а третий непрерывно изменяет ориентацию инструмента во время резания. Эти режимы отличаются по кинематике, программированию, стоимости внедрения и области применения.
Например, корпусную деталь с отверстиями на нескольких сторонах можно эффективно обработать на трёхосевом центре с одноосевым поворотным столом. Для доступа к наклонным поверхностям под разными пространственными углами может потребоваться двухосевой стол и схема 3+2. А для закрытых межлопаточных каналов или участков, где ориентацию инструмента необходимо менять непосредственно в процессе резания, нужна непрерывная многокоординатная обработка.
Кинематические схемы многокоординатной обработки
Индексная обработка 3+1
К трём линейным осям станка добавляется одна управляемая поворотная ось. Перед началом резания стол поворачивает деталь в заданное положение, после чего удерживает эту позицию. Обработка выполняется движением по X, Y и Z с постоянной ориентацией детали относительно шпинделя.
- Подходит для обработки нескольких сторон детали вокруг одной оси.
- Позволяет уменьшить количество ручных переустановок и повторных базирований.
- Не обеспечивает наклон детали вокруг второй поворотной оси.
- Не следует смешивать с непрерывной четырёхосевой обработкой, при которой поворотная ось движется во время резания.
Позиционная обработка 3+2
Две поворотные оси выводят деталь или инструмент в заданное пространственное положение и удерживают его во время резания. После индексирования обработка выполняется как обычная трёхосевая, но при выбранной ориентации.
- Обеспечивает доступ к наклонным плоскостям, карманам и отверстиям.
- Позволяет применять более короткий и жёсткий инструмент.
- Поддерживает полноценные 2D- и 3D-траектории по линейным осям при фиксированной ориентации.
- Пересчёт рабочей системы координат выполняется постпроцессором, циклом наклонной плоскости или соответствующей функцией ЧПУ.
Функция RTCP во время резания для 3+2, как правило, не обязательна, поскольку поворотные оси не интерполируются одновременно с линейными. Однако конкретная реализация зависит от системы ЧПУ и способа формирования управляющей программы.
Непрерывная 5-осевая обработка
Система ЧПУ согласованно интерполирует до пяти осей и, когда этого требует траектория, непрерывно изменяет положение центра инструмента и его ориентацию. В каждый конкретный момент могут двигаться не все пять осей, но управление траекторией выполняется в единой многокоординатной системе.
- Применяется при закрытых каналах, поднутрениях и ограниченной доступности инструмента.
- Позволяет управлять углами наклона и опережения инструмента, снижать риск столкновений и поддерживать эффективную зону резания.
- Требует корректной кинематической модели, машинной симуляции и проверенного постпроцессора.
- На практике обычно используется функция TCP/RTCP, TCPM, TRAORI или её аналог. Возможность работы без такой функции зависит от ЧПУ и способа выдачи координат машинных осей.

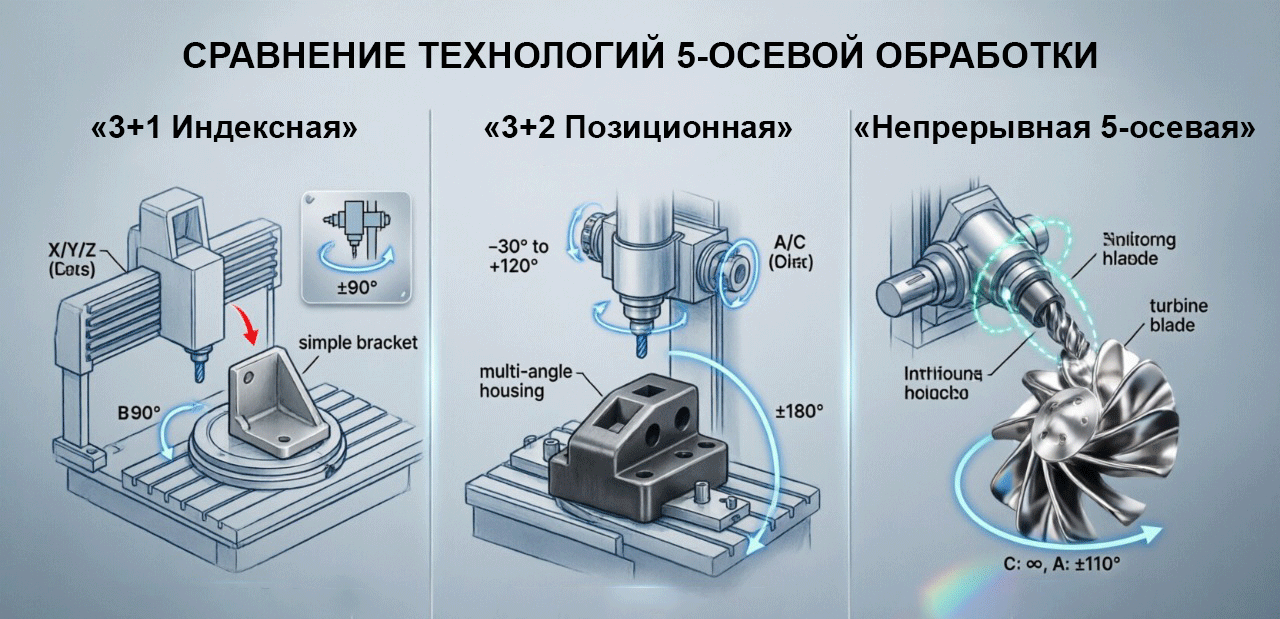

Сравнение технологий
| Критерий | 3+1 | 3+2 | Непрерывные 5 осей |
|---|---|---|---|
| Кинематика | Три линейные и одна поворотная ось | Три линейные и две поворотные оси | Три линейные и две поворотные оси |
| Состояние осей во время резания | Движутся три линейные оси; поворотная удерживает заданную позицию | Движутся три линейные оси; две поворотные удерживают заданную позицию | Согласованно интерполируется до пяти осей |
| Траектория | 2D или 3D при фиксированном угле одной поворотной оси | 2D или 3D при фиксированной пространственной ориентации | Пространственная траектория с управляемой ориентацией инструмента |
| Типовые задачи | Корпуса, фланцы, детали с обработкой нескольких сторон вокруг одной оси | Наклонные отверстия, глубокие карманы, сложные корпусные детали, отдельные поверхности пресс-форм | Закрытые каналы, поднутрения, импеллеры, лопатки и другие зоны с непрерывно меняющейся доступностью |
| Границы между участками | Зависят от точности индексирования, калибровки, инструмента и стратегии | Зависят от кинематической точности двух осей, калибровки и стратегии | Можно уменьшить число границ между индексированными ориентациями, но качество по-прежнему зависит от динамики, калибровки и траектории |
| Требования к CAM и ЧПУ | Индексные стратегии 3+1 и постпроцессор для поворотной оси | Позиционные 3+2-стратегии, машинная симуляция, корректный постпроцессор и пересчёт рабочей системы координат | Непрерывные многокоординатные стратегии, машинная симуляция, кинематическая модель и, как правило, TCP/RTCP или аналогичная функция |
Варианты модернизации производства
Вариант 1: одноосевой поворотный стол для 3+1
Одноосевой стол серии Detron NXA позволяет расширить возможности существующего трёхосевого обрабатывающего центра и организовать индексную обработку вокруг одной оси.
Перед заказом необходимо проверить:
- поддерживает ли ЧПУ дополнительную ось или допускает её дооснащение;
- наличие совместимого сервопривода, усилителя, энкодера и интерфейсов;
- допустимую нагрузку на стол станка и рабочую зону;
- подвод пневматики или гидравлики для зажима;
- PLC-логику, блокировки и требования безопасности;
- необходимость разработки или корректировки постпроцессора.
Вариант 2: двухосевой наклонно-поворотный стол для 3+2 и непрерывных 5 осей
Двухосевой стол серии Detron NFA добавляет две поворотные оси и может применяться для позиционной 3+2-обработки. Непрерывная пятиосевая обработка возможна только при полной совместимости механики, ЧПУ, приводов, кинематической модели, программных опций и постпроцессора.
Сам факт установки двухосевого стола не означает, что станок автоматически становится полнофункциональным пятиосевым центром.
Вариант 3: специализированный пятиосевой обрабатывающий центр
Покупка специализированного центра оправдана, когда непрерывная пятиосевая обработка является регулярной производственной потребностью, а модернизация имеющегося станка ограничена по кинематике, рабочей зоне, динамике или возможностям ЧПУ.
- Китайские производители: DMTG, SMTCL, Beijing Jingdiao.
- Тайваньский производитель: WELE.
- Сервис: для поставляемого оборудования следует заранее определить условия ПНР, гарантийного обслуживания, срок поставки запасных частей и доступность инженерной поддержки.
Типовые сценарии применения
Пример сравнения дополнительных инвестиций
Модернизация существующего станка или покупка нового пятиосевого центра
Расчёт ниже является иллюстративным. Он показывает только влияние первоначальных инвестиций и времени цикла. Полный TCO/ROI должен учитывать разные ставки машино-часа, стоимость интеграции, приспособлений, простоя, операторского труда, обслуживания, брака, финансирования и остаточную стоимость оборудования.
Сноска: Все стоимости и времена ниже являются условными и не характеризуют среднерыночные цены 2026 года и реальное время изготовления деталей.
Условные исходные данные:
- Трёхосевой станок уже находится в парке.
- Модернизация для 3+1 с одноосевым столом NXA, приводом, опциями ЧПУ, постпроцессором и ПНР: 0,5–1,5 млн руб.
- Новый пятиосевой центр: 16 млн руб.
- Разница первоначальных инвестиций: 14,5–15,5 млн руб.
Условное сравнение обработки корпусной детали:
- Время цикла по схеме 3+1: 45 минут.
- Время цикла на пятиосевом центре: 38 минут.
- Разница: 7 минут, или 0,1167 часа.
- Для упрощённого расчёта стоимость высвобождаемого производственного времени принята равной 3500 руб./ч.
Условный эффект только от сокращения цикла:
- На одной детали: 0,1167 ч × 3500 руб./ч ≈ 408 руб.
- На партии 500 деталей: около 204 тыс. руб.
- Для компенсации разницы инвестиций 14,5–15,5 млн руб. потребуется примерно 35 500–38 000 деталей.
- При выпуске 500 деталей в месяц расчётный период составит примерно 71–76 месяцев, то есть 5,9–6,3 года.
Вывод из примера
Если конкретная деталь не требует непрерывного изменения ориентации инструмента, одна лишь экономия семи минут цикла может быть недостаточной для обоснования покупки нового пятиосевого центра. Однако этот пример не является готовым расчётом окупаемости: решение необходимо принимать по полной загрузке оборудования, номенклатуре деталей и фактической себестоимости каждого варианта.
Сервис, точность и техническое обслуживание
Чек-лист выбора технологии
Окончательное решение принимается после анализа 3D-модели, чертежа, допусков, рабочей зоны, доступности инструмента и возможностей конкретной системы ЧПУ.
Да: рассмотрите индексную схему 3+1 и одноосевой стол NXA.
Нет: переходите к оценке двухосевой кинематики.
Да: для задачи может быть достаточно позиционной схемы 3+2.
Нет: требуется оценить непрерывную пятиосевую обработку.
Да: необходима непрерывная многокоординатная траектория и полная поддержка пятиосевой кинематики.
Нет: индексная или позиционная обработка обычно проще и дешевле во внедрении.
Необходимо проверить ЧПУ, электрошкаф, приводы, интерфейсы, PLC, нагрузку, рабочую зону, подвод рабочих сред и требования безопасности.
Перед переходом к непрерывным пяти осям проверьте калибровку, точность поворотных осей, вылет и биение инструмента, тепловое состояние, стратегию чистовой обработки и результаты пробной детали.
В бюджет необходимо включить разработку и верификацию постпроцессора, машинную симуляцию, настройку кинематики и обучение персонала.
Частые ошибки при модернизации
Ошибка 1: попытка реализовать 3+2 с одноосевым столом
Одноосевой стол обеспечивает схему 3+1. Для 3+2 необходимы две поворотные оси: например, двухосевой наклонно-поворотный стол или сочетание поворотного стола с поворотной головой.
Ошибка 2: считать установку двухосевого стола готовой пятиосевой модернизацией
Для непрерывной пятиосевой обработки необходимы совместимые приводы, поддержка ЧПУ, кинематическая модель, функции преобразования координат, постпроцессор, симуляция и подтверждённая динамика осей.
FAQ: ответы на вопросы технологов
Можно ли превратить трёхосевой станок в 3+2?
Да, если ЧПУ, электрошкаф, приводная система и механика станка поддерживают две поворотные оси либо допускают соответствующее дооснащение. Одноосевой стол даст только 3+1. Для 3+2 потребуется двухосевая кинематика, корректная модель станка, постпроцессор, калибровка и проверка рабочей зоны.
Нужен ли RTCP при 3+2?
Как правило, нет: во время резания поворотные оси удерживают заданную позицию, а изменение рабочей системы координат учитывается постпроцессором, циклом наклонной плоскости или функцией ЧПУ. Конкретная реализация зависит от стойки и принятого способа программирования.
Нужен ли RTCP для непрерывной пятиосевой обработки?
В практических проектах обычно используется RTCP, TCPM, TRAORI или аналогичная функция. Она упрощает управление положением центра инструмента при движении поворотных осей. Возможность работы без неё зависит от ЧПУ и постпроцессора и должна оцениваться отдельно.
Какая точность у столов Detron?
Для перечисленных моделей NXA точность индексации составляет 15–40 угл. с в зависимости от типоразмера. Для NFA-125S указано 40/60 угл. с по поворотной и наклонной осям, для NFA-170S и NFA-210S — 20/60 угл. с.
Эти характеристики нельзя напрямую считать точностью готовой детали: линейная погрешность зависит также от расстояния до центра вращения, геометрии станка, калибровки и жёсткости технологической системы.
Сколько времени занимает внедрение поворотного стола?
Срок зависит от наличия оборудования, готовности станка, объёма электромонтажных работ, сложности PLC и постпроцессора. Проект обычно включает аудит, поставку, механический монтаж, подключение, настройку, калибровку, тестовую обработку и обучение. Точный график формируется после обследования конкретного станка.
Итоговая рекомендация
Выбирайте 3+1, если:
- все требуемые поверхности доступны при повороте детали вокруг одной оси;
- нужно обрабатывать несколько сторон без ручного повторного базирования;
- не требуется наклон детали во второй поворотной координате.
Выбирайте 3+2, если:
- необходим доступ под разными пространственными углами;
- во время резания ориентация инструмента может оставаться постоянной;
- важно сократить вылет инструмента и повысить жёсткость обработки.
Выбирайте непрерывные 5 осей, если:
- геометрия содержит закрытые каналы, поднутрения или зоны ограниченной доступности;
- для выполнения траектории необходимо непрерывно менять ориентацию инструмента;
- станок, ЧПУ, CAM-система и постпроцессор поддерживают требуемую кинематику.
Перед покупкой оборудования
Проведите технический аудит станка и тестовую CAM-проработку детали. Это позволяет выбрать минимально достаточную кинематическую схему, избежать лишних инвестиций и заранее выявить ограничения по рабочей зоне, приводам, программным опциям и точности.
