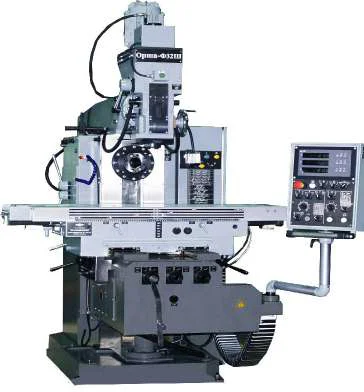

Орша-Ф32Ш исп. 31 — широкоуниверсальный консольно-фрезерный станок производства завода «Красный борец». Оснащён столом 1400 × 320 мм, горизонтальным шпинделем и поворотной вертикальной фрезерной головкой с автономным приводом.
Исполнение 31 предусматривает устройство цифровой индикации перемещений по координатам X, Y, Z. Станок предназначен для фрезерования плоских и фасонных поверхностей с выбором инструмента и наладки под конкретную деталь.
Назначение и технологические возможности
Орша-Ф32Ш рассматривают для инструментальных, ремонтных и производственных участков, где требуется выполнять разные фрезерные операции с ручной наладкой и механизированными подачами. Наличие двух шпинделей позволяет выбирать схему обработки по расположению поверхности и типу фрезы.
В зависимости от оснастки станок применяют для обработки плоскостей, пазов, уступов и фасонных поверхностей. Обработка наклонных участков выполняется с соответствующей установкой вертикальной головки и закреплением детали. Необходимость делительной головки, поворотного стола и специальных приспособлений определяется чертежом.
Два шпинделя с разными характеристиками
Горизонтальный шпиндель ISO 50
Мощность привода — 7,5 кВт, частота вращения — 25–2000 об/мин. При работе с оправками и насадными фрезами проверяют комплектность оправок, опор и других элементов выбранной наладки.
Вертикальный шпиндель ISO 40
Вертикальная головка установлена на ползуне и имеет автономный привод мощностью 4 кВт. Диапазон частот вращения — 71–2240 об/мин. Головка поворачивается в двух плоскостях.
УЦИ по координатам X, Y, Z
Цифровая индикация показывает перемещения рабочих органов по трём координатам и помогает оператору выполнять установочные и размерные перемещения. Модель УЦИ согласовывается в комплектации.
Ручные и механизированные перемещения
Перемещения по X, Y, Z выполняются от ручного или механизированного привода по закалённым чугунным направляющим скольжения. Электроавтоматикой и полуавтоматическими функциями управляет командоконтроллер.
Технические характеристики Орша-Ф32Ш исп. 31
| Тип станка | Консольно-фрезерный широкоуниверсальный |
|---|---|
| Исполнение | 31, с УЦИ |
| Класс точности по ГОСТ 8-82 | П |
| Размеры рабочей поверхности стола, мм | 1400 × 320 |
| Продольное перемещение стола X, мм | 840 (1040 — в зависимости от исполнения) |
| Поперечное перемещение стола Y при работе горизонтальным / вертикальным шпинделем, мм | 320 / 320 |
| Максимальная масса заготовки с закрепляющими элементами, кг | 300 |
| Конус горизонтального шпинделя | ISO 50 |
| Конус вертикального шпинделя | ISO 40 |
| Частота вращения горизонтального шпинделя, об/мин | 25–2000 |
| Частота вращения вертикального шпинделя, об/мин | 71–2240 |
| Мощность привода горизонтального шпинделя, кВт | 7,5 |
| Мощность привода вертикального шпинделя, кВт | 4 |
| Рабочие подачи по координатам X и Y, мм/мин | 25–1250 |
| Рабочие подачи по координате Z, мм/мин | 6–320 |
| Угол поворота вертикальной фрезерной головки | ±45° в двух плоскостях |
| Расстояние от торца вертикального шпинделя до рабочей поверхности стола, мм | 130–540 |
| Устройство цифровой индикации | По координатам X, Y, Z |
| Габариты Д × Ш × В, мм | 2454 × 1890 × 2425 |
| Масса станка, кг | 3500 |
Значение продольного перемещения 1040 мм приведено заводом в скобках без раскрытия условия его применения. Для предлагаемого станка ход X подтверждается паспортом и спецификацией поставки.
УЦИ и управление станком
В исполнении 31 предусмотрена цифровая индикация перемещений по X, Y, Z. УЦИ помогает оператору контролировать положение рабочих органов. Наличие индикации не означает выполнения произвольной траектории по программе ЧПУ.
Командоконтроллер управляет электроавтоматикой и обеспечивает предусмотренные полуавтоматические циклы. При подборе под повторяющуюся операцию необходимо согласовать требуемую последовательность подач, остановов и возвратов.
Что проверить при подборе оснастки
Оправки и инструментальные патроны
Горизонтальный шпиндель имеет конус ISO 50, вертикальный — ISO 40. Для каждого шпинделя отдельно проверяют исполнение хвостовика, способ затяжки, размеры оправки и совместимость с механизмом зажима инструмента.
Рабочая зона с установленным приспособлением
Размер стола 1400 × 320 мм характеризует поверхность для установки. Доступная зона обработки зависит от ходов, положения головки, вылета инструмента и высоты приспособления. При вертикальной обработке в расчёт входят размеры тисков, заготовки и инструментальной сборки.
Нагрузка и жёсткость закрепления
Допустимая масса 300 кг включает закрепляющие элементы. При обработке с большим вылетом дополнительно оценивают положение нагрузки, устойчивость детали и жёсткость всей наладки. Режим резания выбирают по материалу, инструменту и условиям закрепления.
Комплектация и дополнительные принадлежности
В заводском каталоге для модельного семейства указаны система смазки, система охлаждения, гидромеханическое устройство зажима инструмента, защитные экраны и комплект принадлежностей. Исполнение 31 предусматривает УЦИ.
Тиски, делительная головка, поворотный стол, расточные оправки и инструментальные патроны согласовываются отдельно. Их наличие в поставке необходимо закрепить в технической спецификации.
Вопросы по Орша-Ф32Ш исп. 31
Чем исполнение 31 отличается от исполнения 30?
Согласно заводскому каталогу, исполнение 30 выпускается без УЦИ, исполнение 31 — с УЦИ. Для этой карточки предусмотрена индикация перемещений по X, Y, Z.
От какого привода работает вертикальная головка?
У Орша-Ф32Ш вертикальная головка имеет автономный привод мощностью 4 кВт и шпиндель ISO 40. Горизонтальный шпиндель имеет отдельный привод 7,5 кВт и конус ISO 50.
Можно ли считать станок трёхосевым станком с ЧПУ?
Исполнение 31 предусматривает ручное и механизированное управление с УЦИ. Три координаты индикации не подтверждают наличие трёхосевой системы ЧПУ.
Какой продольный ход у предлагаемого станка?
Завод указывает 840 (1040) мм. Значение для конкретного экземпляра необходимо подтвердить паспортом. При расчёте операции на ход более 840 мм это условие следует отдельно указать в запросе.
Запросить предложение на Орша-Ф32Ш исп. 31
Направьте чертёж детали или перечень операций для проверки рабочей зоны и подбора оснастки. В предложении согласовываются ход стола, модель УЦИ, комплект принадлежностей, цена, срок поставки и условия пусконаладки.
