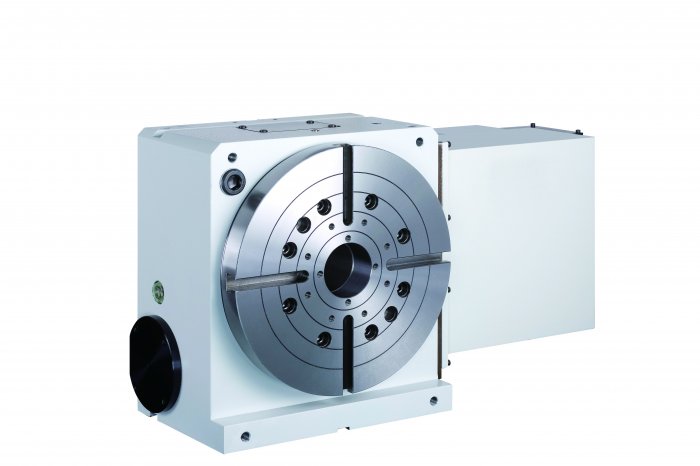

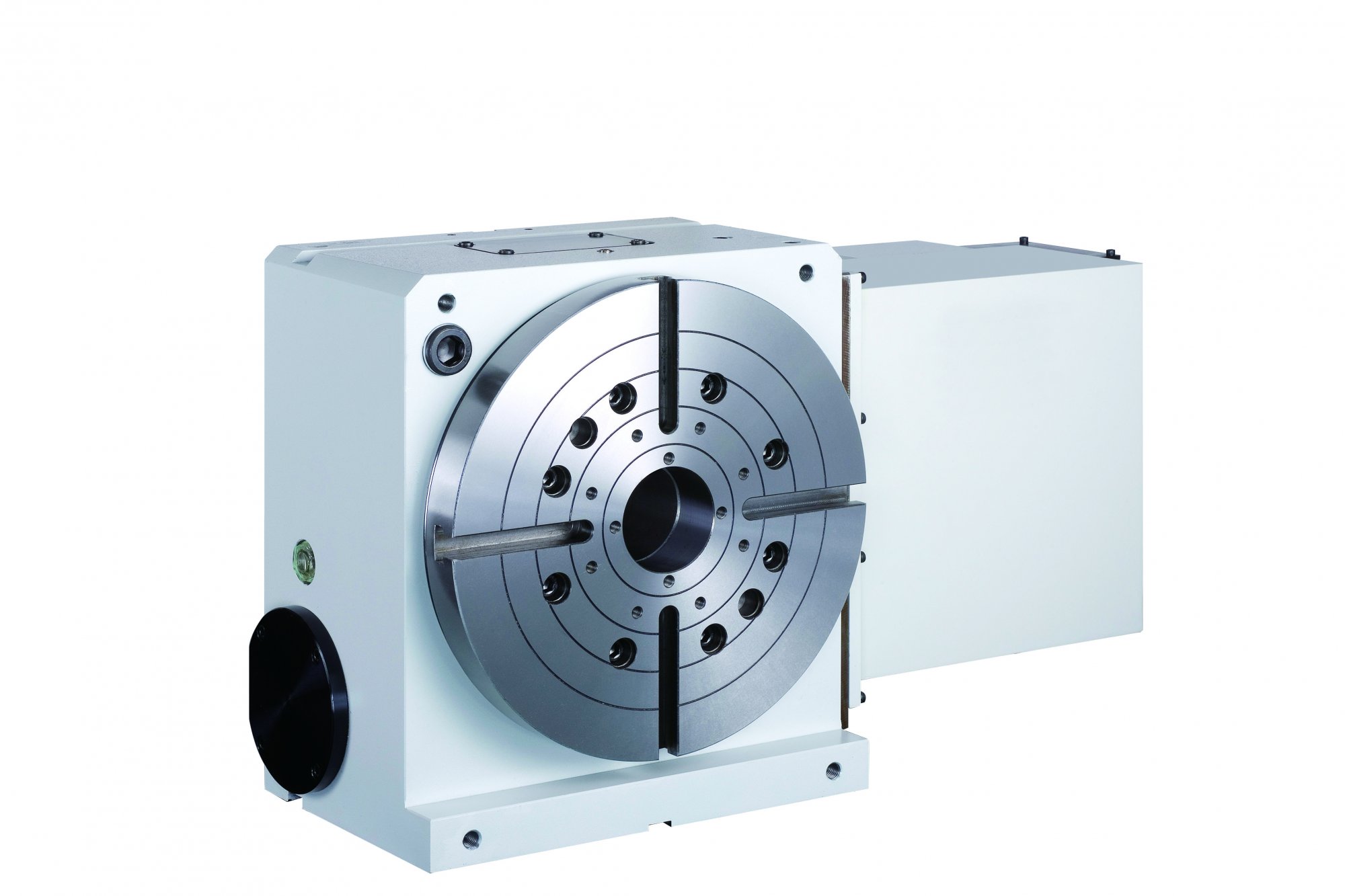

Поворотный стол с ЧПУ Detron CX-255H

Модель

CX255H

Все характеристики

Отправить запрос

Внедрение технологии и обучение персонала

Пусконаладочные работы

Гарантийное и постгарантийное обслуживание

Описание

1. Рабочий стол
Преимущества системы позиционирования:
Высокая точность при установке зажима в центральном отверстии рабочего стола.
Отверстие большого диаметра позволяет устанавливать многопотоковый маслораспределитель.
2. Система тормозных барабанных дисков
При высоком давлении гидравлической системы отсутствует утечки масла из тормозной системы, что обеспечивает увеличенный крутящий момент при зажиме.
Термическая обработка и шлифовка тормозного диска обеспечивают высокую износостойкость и высокую степень твердости. Так же все вышеуказанное обеспечивает большую силу зажима.
Тормозной диск имеет точную округлую и цилиндрическую форму, что позволяет минимизировать смещение вращающегося центра и ошибки позиционирования при торможении
3. Шпиндельный узел
Размер роликов увеличен на 20-30%
Размер направляющей качения увеличен на 70-80%
Данные направляющие значительно толще, чем направляющие прочих производителей, жесткость в тяжелых режимах обработки значительно выше.
Минимальное количество составных узлов в механизме обеспечивает минимальные отклонения при сборке узла, высокую точность индексации и повторяемость.
4. Червячный вал/Червячное колесо
Поворотный стол производства Detron походит для работы в тяжелых режимах за счет двухнаправляющего червячного винта и увеличенной глубины зубьев.
Червячный вал вращается при помощи специально сконструированного механизма Detron, который состоит из радиальных подшипников типа RN и фланца, установленного между втулкой и гайкой. Отверстие втулки в данной конструкции является высокопрочной и не подвержено износу. Результат - увеличенная концентричность червячного вала и высокая точность позиционирования.
Червячный вал устанавливается в нижнюю часть поворотного стола и полностью погружен в масло, что обеспечивает полную смазку механизма и увеличенный срок службы.
5. Водонепроницаемая конструкция
Электронные узлы защищены герметичным кожухом, О- образное кольцо предотвращает попадания жидкости СОЖ к двигателю.

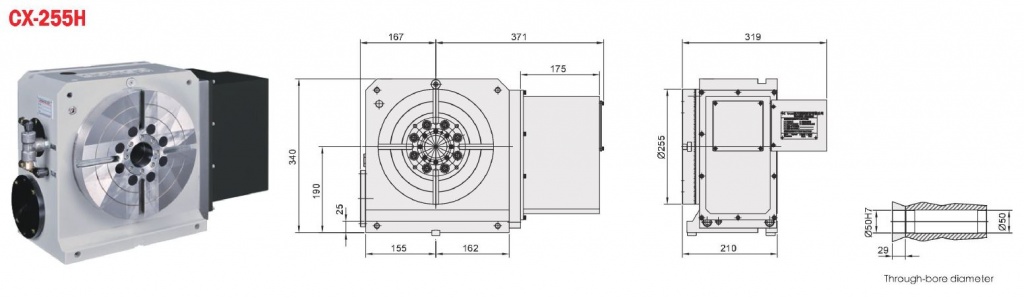

Характеристики

Наименование		Ед. изм.	CX-255H
Диаметр рабочего стола		мм	Ø255
Диаметр центрального отверстия		мм	Ø50H7
Сквозное отверстие		мм	Ø 50
Высота центра		мм	210
Ширина Т – образного паза		мм	12Н7
Ширина ползуна		мм	18*
Тип тормоза и усилие		Тип / МПа	Гидравл./ 3,5
Передаточное число		-	1:120
Сила зажима		Н*м	1750
Макс. скорость рабочего стола		мин^-1	22,2
Разрешение		град	1
Точность индексации		сек	8
Повторяемость		сек	2
Вес нетто (без серво двигателя)		кг	133
Допустимая нагрузка на стол	В вертикальном положении	кг	150
	В горизонтальном положении		300
	С задней бабкой		300
Допустимая нагрузка (при зажиме рабочего стола)	F	Н	16000

	F x L	Н*м	1750

	F x L	Н*м	3000
