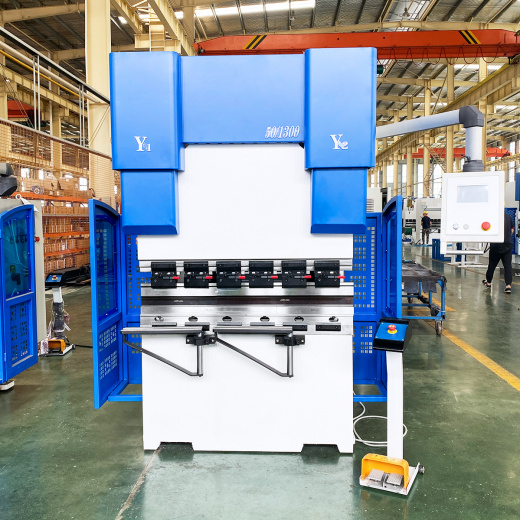

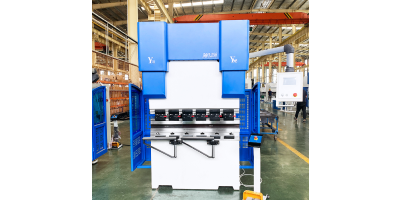

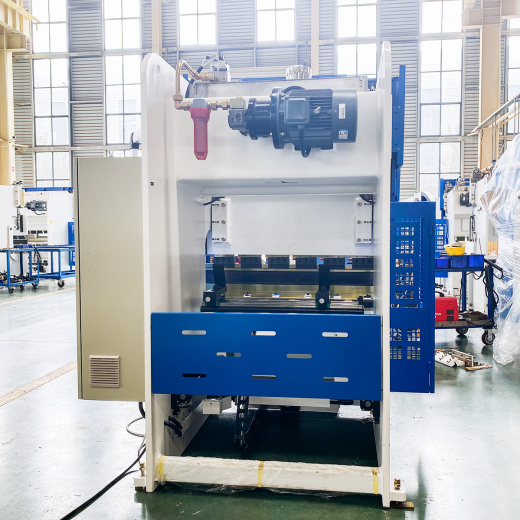

Гидравлический листогибочный пресс ADH WADE-50T/1300 с ЧПУ SPECTRUM SCS900
Серия WADE представляет собой листогибочные прессы с сервогидравлическим приводом, который позволяет работать в условиях энергосбережения, высокой эффективности и защиты окружающей среды. В традиционном листогибочном прессе насос и двигатель работают постоянно, а в сервогидравлической системе листогибочного пресса серии WADE, пока верхняя балка находится в состоянии покоя, насос и главный двигатель также находятся в состоянии покоя. Это позволяет экономить электроэнергию, не ухудшая производительность. И позволяет экономить ресурс насоса и электродвигателя.Серия WADE оснащена электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода верхней балки через ЧПУ пропорциональными клапанами c использованием магнитных линеек. Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента.
КОНСТРУКЦИЯ СТАНКА
Базовая конструкция гидравлического листогибочного пресса формируется мощной станиной, подвижной верхней балкой (траверсой), жестким рабочим столом, главными гидроцилиндрами и системой заднего упора.
Ключевые узлы станка проходят виртуальные испытания с применением метода конечных элементов (FEM). Их геометрия оптимизируется в специализированном 3D-ПО, с проведением силового расчета, что гарантирует прочность и жесткой каждого.
СТАНИНА

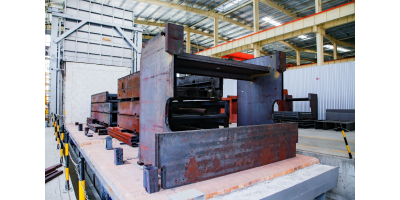

В основе листогибочного пресса ADH цельносварная станина, изготовленная из высокопрочной стали.
Станина листогибочного пресса проходит процесс термической обработки для устранения внутренних напряжений, что обеспечивает стабильность станка при длительной эксплуатации. Дополнительно станина листогибочного пресса подвергается дробеструйной обработке для удаления коррозии и окалины, улучшения адгезии при последующей покраске станины

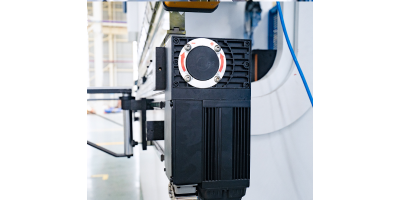

СЕРВОДВИГАТЕЛЬ

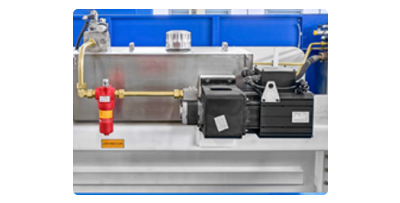

ГИДРАВЛИЧЕСКАЯ СИСТЕМА И ГИДРОНАСОС

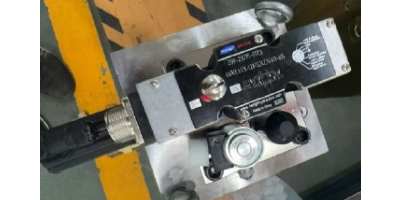

В листогибочных прессах ADH используетcя интегрированная гидравлическая система Spectrum (Китай). Система гидравлических клапанов обеспечивает высокую надежность и энергоэффективность.
Давление в гидравлической системе можно регулировать в соответствии с практическими требованиями к изгибающему усилию.
Шестеренные насосы, изготовленные из высокопрочного чугуна, выдерживают высокое давление, обеспечивая долговечность и надежность всей системы. Конструкция отличается низкой чувствительностью к загрязнению маслом, что значительно продлевает срок службы оборудования и сводит к минимуму потребность в техническом обслуживании. Компания ADH на своих станках использует гидронасосы производства SUNBUN (США).

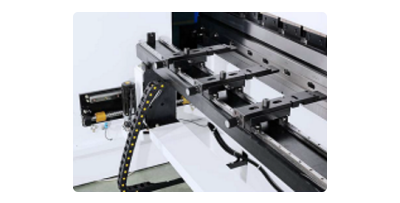

ЗАДНИЙ УПОР
В листогибочных прессах компания ADH использует шарико-винтовую пару и линейные направляющие собственного бренда для обеспечения точного перемещения заднего упора.
Передача вращающего момента от серводвигателей осуществляется зубчатым ремнем. Имеется возможность регулировать задний упор по высоте.

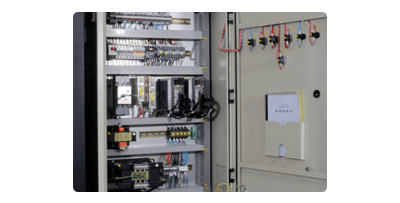

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
БЫСТРОЗАЖИМНАЯ СИСТЕМА ИНСТРУМЕНТА

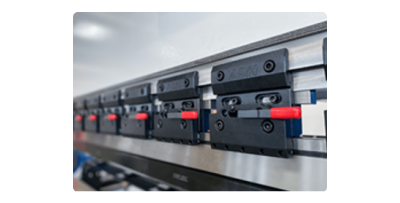

Стандартная быстрозажимная система типа Promecam позволяет менять верхний инструмент за очень короткое время. Обеспечивает удобство и экономию времени. Позволяет производить промежуточные установку и извлечение пуансона на гибочной балке, что повышает эффективность работы.

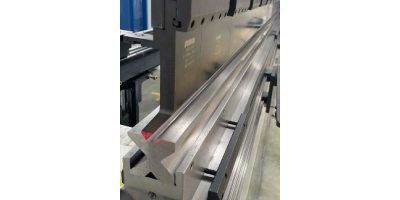

ПУАНСОН И МАТРИЦА
В стандартной комплектации листогибочный пресс серии WADE поставляется с прямым пуансоном и 4-х ручьевой матрицей. Инструмент имеет показатель твердости 47HRC, соответствующий мировым стандартам.
В соответствии с требованиями клиента со станком может поставляться различный инструмент, необходимый для производства работ под конкретные задачи.
МАГНИТНЫЕ ЛИНЕЙКИ

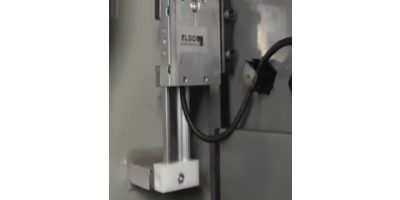

Магнитные линейки ELGO (Германия) обеспечивают точное позиционирование верхней балки с точностью до ±0,01 мм, контролируя подачу масла в цилиндры и обеспечивая параллельность верхней балки рабочему столу.
Обеспечивают мгновенную обратную связь по осям Y1-Y2 для высокоточного измерения.
СИСТЕМА ЧПУ
Практически всеми устройствами в листогибочном прессе управляет система ЧПУ. Передовые системы ЧПУ позволяют прорисовать деталь в 3D-режиме или получить ее с сервера, поручить компьютеру разработку управляющей программы под имеющийся инструмент, рассмотреть в пространстве все процессы и возможные столкновения.
К дополнительным функциям системы ЧПУ можно отнести:
-
Разработка и хранение программ.
-
Обмен данными с другими компьютерами по локальной сети.
-
Хранение базы стандартных инструментов и возможность самостоятельной прорисовки новых инструментов.
-
Управление дополнительными устройствами и взаимодействие в автоматизированном комплексе.
Листогибочные прессы ADH могут комплектоваться системами ЧПУ Delem (Нидерланды), ESA (Италия) и SPECTRUM (Китай).

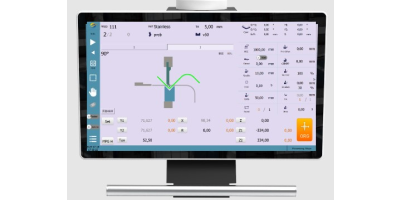

В предложенной комплектации листогибочный пресс WADE-50T/1300 оснащается системой ЧПУ SPECTRUM SCS900:
|

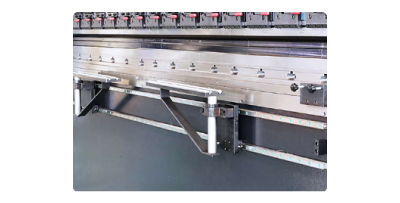

ДВОЙНАЯ ЛИНЕЙНАЯ НАПРАВЛЯЮЩАЯ
Листогибочный пресс ADH оснащается фронтальными суппортами для поддержки листа на двух линейных направляющих.
СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА
Данное устройство предназначено для получения точного угла гиба на всей рабочей длине станка.
В стандартной комплектации листогибочные прессы серии WADE оснащаются моторизированной CROWNING-системой компенсации прогиба (ось V).
В такой системе нижний стол имеет 2 элемента, которые сопряжены по зигзагообразной линии (напоминает «корону»). Конструкция спроектирована таким образом, что высота «волны» уменьшается от центра к краям. При перемещении нижнего элемента происходит выгибание верхнего элемента. Регулировка положения нижнего элемента позволяет задать требуемую разность высот матриц в центре балки и по краям.Контроллер ЧПУ автоматически рассчитывает и регулирует на необходимое значение положение волнообразных элементов. Данная система позволяет достичь идеальной точности гибки на металлах разных толщин и свойств, обеспечив высокую скорость работы.
Результат:
-
Постоянный угол гиба на всей длине.
-
Полная автоматизация.
-
Высокая производительность.
Компания ADH Machine Tool является профессиональным производителем листообрабатывающего оборудования, такого как листогибочные прессы, гильотинные ножницы, станки для лазерной резки, автоматические станки для гибки панелей, горизонтальные станки для нарезания V-образных канавок на листовом металле, гидравлические пресс-ножницы.
Приверженность компании технологиям и НИОКР, а также стремление к высочайшему качеству позволяют станкам ADH Machine Tool сохранять высокую конкурентоспособность на мировом рынке.
Cпециализированные производственные мощности ADH Machine Tool оснащены 200+ единицами передового оборудования для обработки ключевых узлов станков, включая пятиосевые обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, 16-метровую печь для термообработки, дробеструйные станки и крупногабаритные расточные и фрезерные станки с ЧПУ.
Все станки ADH Machine Tool производятся на сборочной линии, поточное производство гарантирует стабильность качества оборудования. Большое внимание уделяется контролю качества, безопасности работы с оборудованием, удобству его использования, а также к обеспечению экологической устойчивости и энергоэффективности.
|
Наименование |
Ед. изм. |
Значение |
|
|
Усилие гиба |
тонн |
50 |
|
|
Длина гиба ( A ) |
мм |
1300 |
|
|
Объем масляного бака |
л |
130 |
|
|
Скорость |
приближения |
мм/с |
160 |
|
гибки |
13 |
||
|
возврата |
160 |
||
|
Оси станка |
- |
4+1 (Y1-Y2-X-R+V) |
|
|
Ход по оси X |
мм |
500 |
|
|
Ход по оси R |
мм |
200 |
|
|
Расстояние между колоннами (B) |
мм |
1120 |
|
|
Глубина зева (D) |
мм |
250 |
|
|
Ход (С) (Y1, Y2) |
мм |
150 |
|
|
Раскрытие (E) |
мм |
460 |
|
|
Мощность двигателя |
кВт |
4,4/8,5
ESTUN / INOVANCE |
|
|
Габариты (ДхШхВ) |
мм |
1750х1500х2330 |
|
|
Вес (ориентировочно) |
кг |
3500 |
|
|
КОМПЛЕКТАЦИЯ СТАНКА: |
|
Гидравлический листогибочный пресс ADH WADE-50Т/1300 в сборе |
|
ЧПУ SPECTRUM SCS900 |
|
Ход заднего упора: ось X – 500 мм, ось R – 200 мм, по оси Z (влево-вправо) пальцы-упоры перемещаются параллельно линии гиба между колоннами пресса |
|
Оси Y1-Y2-X-R-V управляются от системы ЧПУ |
|
Пальцы-упоры (2 шт.) |
|
Моторизированная система компенсации прогиба (ось V) |
|
Главный двигатель – серводвигатель ESTUN 4,4 кВт / INOVANCE 8,5 кВт |
|
Гидравлическая система SPECTRUM (Китай), гидронасос SUNBUN (США) |
|
Магнитные линейки ELGO (Германия) |
|
Электрическая система Schneider |
|
Защитные экраны с левой и с правой сторон станка; предупреждающий ремень с задней стороны станка |
|
Быстрозажимная система крепления верхнего инструмента типа Promecam |
|
Подвесная панель управления (панель ЧПУ на поворотной балке) |
|
Мобильная педаль управления |
|
Фронтальные суппорты для поддержки листа на линейных направляющих |
|
Инструменты для технического обслуживания станка |
|
Инструкция по эксплуатации и техническому обслуживанию станка на русском языке |
|
Документация (инструкция) на систему управления на русском языке |
