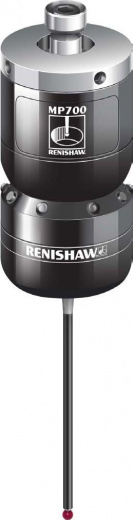

      Измерительный щуп MP700

      • Измерительный щуп MP700
      RENISHAW

      Основные характеристики и преимущества
      •        Испытанный на практике метод регистрации срабатывания с использованием тензоэлементов
      •        Оптическая система с передачей традиционного (немодулированного) сигнала
      •        Передача сигналов в пределах 360°
      •        Характеристики трехмерных измерений идеально соответствуют требованиям для пятикоординатных станков
      •        Повторяемость: 0,25 мкм (2s)

      Все характеристики
      Отправить запрос
      • Описание
      • Характеристики
      Описание

      Компактный высокоточный трехкоординатный контактный триггерный датчик с оптической системой передачи сигнала. Предназначен для привязки деталей и контроля их размеров, а также для обеспечения максимальной эффективности работы станков и послеоперационного мониторинга на обширном ряде средне- и крупногабаритных обрабатывающих центрах.
      Предлагается два исполнения с выходом оптического сигнала под углами 35° и 70° к оси датчика, что позволяет работать в системах разнообразных конфигураций.

      Характеристики
      Основное назначение Измерение размеров деталей и настройка на технологические операции на обрабатывающих центрах любого габарита и мало- и среднегабаритных многоцелевых станках.
      Способ передачи сигнала Передача оптического сигнала инфракрасного диапазона в пределах 360° (традиционный способ)
      Совместимые интерфейсы OMI, OMM / MI 12
      Рабочий диапазон До 6 м
      Рекомендуемые щупы Полые щупы из углеродного волокна, длиной от 50 до 200 мм
      Вес без хвостовика (с батарейками) 730 г
      Режимы включения/выключения Оптическое включение Оптическое выключение
      Оптическое включение Выключение по таймеру
      Срок службы батареек
      (1 алкалиновая батарейка MN1604 9 В)
      Продолжительность работы в режиме
      ожидания
      Не более 381 дня, в зависимости от режима включения/выключения
      При непрерывном
      использовании
      Не более 43 часов, в зависимости от режима включения/выключения
      Направление измерений ±X, ±Y, +Z
      Односторонняя повторяемость 0,25 мкм (2s) – для щупов длиной 50 мм (см. прим. 1)
      0,35 мкм (2s) – для щупов длиной 100 мм
      Лепестковый эффект 2D по X, Y ±0,25 мкм – для щупов длиной 50 мм (см. прим. 1)
      ±0,25 мкм – для щупов длиной 100 мм
      Лепестковый эффект 3D по X, Y, Z ±1,00 мкм – для щупов длиной 50 мм (см. прим. 1)
      ±1,75 мкм – для щупов длиной 100 мм
      Усилие срабатывания щупа
      Плоскость XY
      В направлении +Z

      0,19 Н, 19 гс
      3,25 Н, 331 гс
      Усилие щупа при перебеге
      Плоскость XY
      (типичное максимальное значение)
      В направлении +Z
      (типичное максимальное значение)

      1,80 Н, 184 гс
      14,00 Н, 1428 гс
      Минимальная скорость измерения 15 мм/мин
      Класс защиты IPX8 (EN/IEC 60529)
      Рабочая температура От 0 °C до +60 °C
