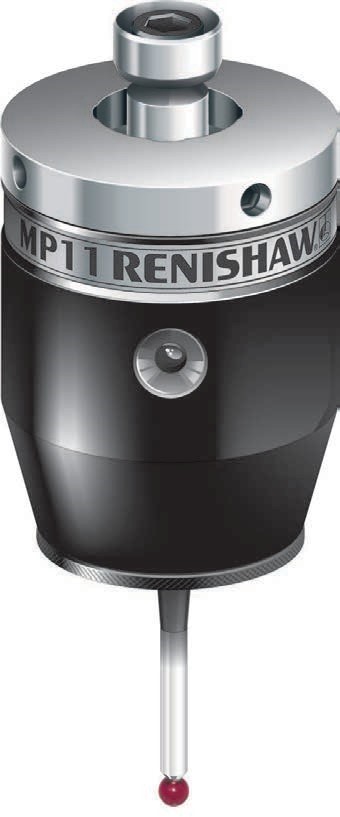

Измерительный щуп MP11

Основные характеристики и преимущества
•     Испытанный на практике кинематический механизм
•     Проводная связь, устойчивая к помехам
•     Недорогое решение для измерения размеров деталей
•     Повторяемость: 1,00 мкм (2s)

Все характеристики

Описание
Характеристики

Описание

Датчик предназначен для использования на фрезерных станках с ЧПУ и ручной сменой инструмента. Быстрая и удобная установка датчика и подсоединение кабеля.
Встроенный интерфейс и соединение посредством витого кабеля обеспечивают простую процедуру установки и надежную связь, устойчивую к помехам.

Характеристики

Основное назначение	Измерение размеров деталей и настройка на технологические операции на фрезерных станках с ЧПУ и ручной сменой инструмента
Способ передачи сигнала	Проводная передача сигналов
Совместимые интерфейсы	Не требуется (встроенный интерфейс)
Рекомендуемые щупы	Керамические, длиной от 50 до 100 мм
Масса	540 г
Направление измерений	±X, ±Y, +Z
Односторонняя повторяемость	1,00 мкм (2s)
Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z	0,50 Н, 51 гс 1,50 Н, 153 гс От 1,80 до 7,00 Н, от 184 до 714 гс
Класс защиты	IP66 (EN/IEC 60529)
Рабочая температура	От +5 °C до +50 °C
