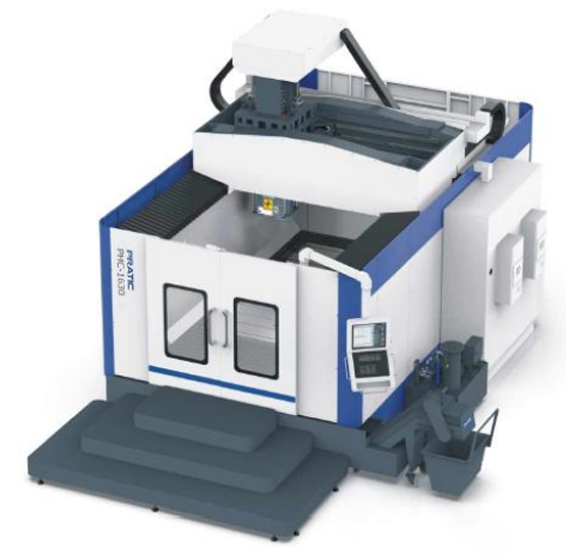

Высокоскоростной портальный обрабатывающий центр с ЧПУ PRATIC PHC-1630
Ширина стола, мм: 1600
Перемещение по осям X/Y/Z, мм: 3000/1600/800
Конус шпинделя: HSK-A100
Мощность шпинделя, кВт: 25/47
Максимальная скорость обработки, об/мин: 15000
Частота вращения шпинделя, об/мин: 1500
Вес, кг: 24000
Страна-производитель:
Китай
Серия PHC - Портальные обрабатывающие центры серии PHC мостового типа "коробка в коробке"
Характеристики станка:
1. Компоновка мостового типа, неподвижный рабочий стол, большая несущая способность
2. Малая площадь установки
3. Терм симметричная конструкция "коробка в коробке" с минимальным рабочим перемещением
4. Легкий вес движущихся частей обеспечивает высокую подачу, 30 м/мин по трем осям
5. В 3-х и 5-ти осевых конфигурациях используются электрические шпиндели, имеющие высокую скорость вращения, в том числе достигает до 16000 об/мин для 3-х осевого шпинделя и достигает до 18000 об/мин для 5-ти осевого шпинделя
6. Лучшая структурная компоновка среди наших станков - серия PH
|
Параметры |
Единица измерения |
PHС-1630 |
||||
|
Перемещение |
Ход по оси X (ход шпинделя вперед-назад) |
мм |
3000 |
|||
|
|
Ход по оси Y (ход шпинделя влево-вправо) |
мм |
1600 |
|||
|
|
Ход по оси Z (ход шпинделя вверх-вниз) |
мм |
800 |
|||
|
|
Расстояние от конца шпинделя до поверхности рабочего стола |
мм |
150-950 |
|||
|
|
Расстояние между стойками |
мм |
2250 |
|||
|
Рабочий стол |
Размер рабочего стола (длина× ширина) |
мм |
3000×1600 |
|||
|
|
Т-паз (ширина х расстояние) |
мм |
22 х 250 |
|||
|
|
Нагрузка на стол |
кг |
24000 |
|||
|
Шпиндель |
Номинальная скорость/максимальная скорость |
об/мин |
1500/15000 |
|||
|
|
Мощность |
кВт |
25/47 (S1/S6) |
|||
|
|
Крутящий момент шпинделя |
Н-м |
165.5/248.3 (S1/S6) |
|||
|
|
Конус шпинделя |
|
HSK-A100 |
|||
|
Подача |
ОСИ |
X |
Y |
Z |
||
|
|
Скорость быстрой подачи |
м/мин |
20 |
25 |
25 |
|
|
|
Скорость подачи при резке |
мм/мин |
1~15000 |
1~15000 |
1~15000 |
|
|
|
Точность позиционирования |
мм |
0.015 |
0.015 |
0.008 |
|
|
|
Повторяемость |
мм |
0.01 |
0.01 |
0.005 |
|
|
Питание |
Источник питания |
В/ Гц |
380В/50Гц |
|||
|
|
Подача сжатого воздуха |
МПа |
0.6 -0.9 |
|||
|
Смазка |
Смазка ШВП |
Автоматическое устройство для масляной смазки направляющих |
||||
|
|
Смазка направляющих |
|
||||
ОБРАБАТЫВАЮЩЕГО ЦЕНТРА
|
Магазин инструментов |
Тип магазинного инструмента |
|
Зонтичный тип |
|
|
Тип хвостовика инструмента |
|
HSK-A100 Pratic |
||
|
Количество инструментов |
Шт. |
40 |
||
|
Время смены инструмента (от инструмента к инструменту) |
Сек.
|
8 |
||
|
Устройство удаления стружки |
Спиральный транспортер стружки + цепной пластинчатый транспортер стружки |
|||
|
Мощность конвейерв |
Спиральный транспортер стружки + цепной пластинчатый транспортер стружки |
кВт |
0.4/2×0.4 |
|
|
Защита |
Защита станка |
Полузакрытая защитная крышка из листового металла |
||
|
Защита направляющих по оси X |
защита направляющего рельса |
|||
|
Защита направляющих по оси Y |
с защитой направляющей рейки |
|||
|
Размер станка |
Высота х ширина х длина |
мм |
Около 3900 х 4000 х 4500 |
|
|
Вес станка |
кг |
24000 |
||
|
Температура рабочей среды для общего веса (средняя температура в пределах 24 часов не должна превышать 35℃) |
℃ |
5～40 |
||
|
Относительная влажность рабочей среды |
% |
30-75 |
||
|
*Интенсивность вибрации |
≤0,5G |
|||
|
Держать вдали от пыльной, агрессивной среды/органических газов |
||||
|
Сопротивление заземления <10 Ом (заземлено отдельно, не подключено последовательно) |
||||
