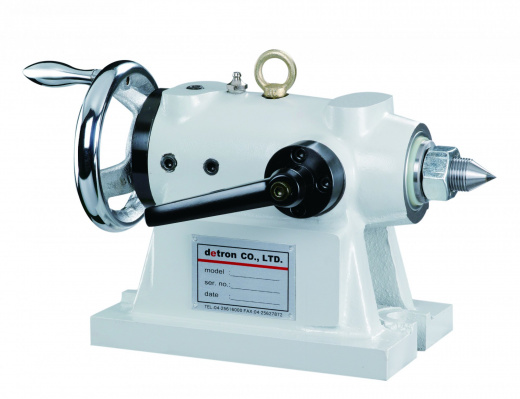

Ручные задние бабки серии Т

Задняя бабка служит для поддержания обрабатываемой заготовки при обработке в центрах и представляет собой вторую опору.

Задняя бабка должна удовлетворять следующим условиям:

• Ни при каких условиях произвольно не сдвигаться
• Давать правильное положение оси центра
• Давать возможность быстрой установки по оси станка
• Устойчивость и надежное положение оси задней бабки являются необходимыми условиями для получения удовлетворительных результатов при обработке в центрах и устранения возможности аварий из-за вырывания обрабатываемой детали. Это зависит от закрепления корпуса задней бабки на столе станках.


Конструкции задних бабок очень разнообразны, но основные принципиальные схемы их имеют много общего. Поэтому, зная принципиальное устройство задней бабки какого-либо универсального токарного станка средних размеров, можно без труда разобраться в конструкции бабок для фрезерных станков.
