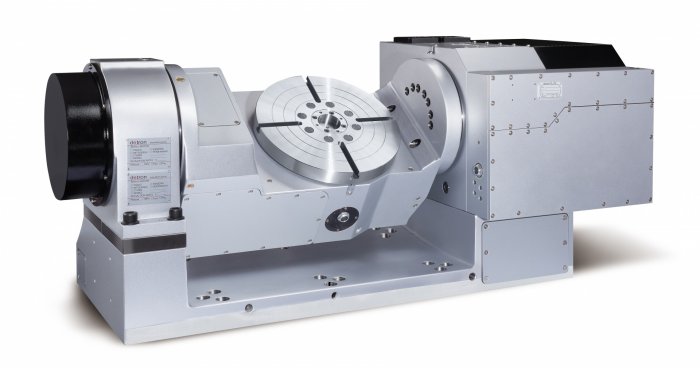

Поворотный стол Detron GTFAE-320XB
GTFAE-320XB
G - Червячная передача
T- Заниженное расположение оси вращения
F- 5-осей
A- Новая модель
E- База для установки на стандартный стол фрезерного станка
320 - Размер стола
X – Пневматический тормоз
В-расположение двигателя сзади
|
Наименование |
Ед. изм |
GTFAE-320ХВ/Н |
||
|
Диаметр рабочего стола |
мм |
ø320
|
||
|
Диаметр центрального отверстия |
мм |
ø50Н7
|
||
|
Высота рабочего стола (по горизонтали) |
мм |
365
|
||
|
Высота рабочего стола (по вертикали) |
мм |
365 |
||
|
Ширина Т – образного паза |
мм |
12Н7
|
||
|
Ширина ползуна |
мм |
18*
|
||
|
Тип привода и давление |
МПа |
Пневмат./ 0,55-0,7
|
||
|
Передаточное число |
R |
T |
||
|
1:100 |
1:120 |
|||
|
Макс. скорость рабочего стола |
мин-1 |
25 |
16,6 | |
|
Допустимая нагрузка |
По горизонтали |
кг |
200 |
|
|
В наклоне |
кг |
100 |
||
|
Допустимая несбалансированная сила |
WxL, |
Нм |
100 |
|
|
Допустимая нагрузка (при зажиме рабочего стола) |
F |
Н |
16000 |
|
|
FxL |
Нм |
750 |
||
|
FxL |
Нм |
1500 |
||
|
Инерционность при нагрузке |
(WD2/8) |
кг.м2 |
2,6 |
|
|
Разрешение |
град. |
0.001 |
||
|
Точность индексации |
сек. |
20” |
60“ |
|
|
Повторяемость |
сек. |
6” |
8” |
|
|
Угол наклона |
град. |
+120∼+30 |
||
|
Вес нетто |
кг. |
700 |
||
|
Допустимый крутящий момент |
Нм |
550 |
||
