        4-валковый гидравлический листогибочный пресс (вальцы) AKYAPAK AHS 20/16

        Главная
        —
        Продукты
        —
        Металлообрабатывающее оборудование
        —
        Гибочные станки
        —
        Вальцегибочные станки
        —4-валковый гидравлический листогибочный пресс (вальцы) AKYAPAK AHS 20/16
        4-валковый гидравлический листогибочный пресс (вальцы) AKYAPAK AHS 20/16 изображение
        4-валковый гидравлический листогибочный пресс (вальцы) AKYAPAK AHS 20/16 изображение
        4-валковый гидравлический листогибочный пресс (вальцы) AKYAPAK AHS 20/16 изображение
        4-валковый гидравлический листогибочный пресс (вальцы) AKYAPAK AHS 20/16 изображение
        AKYAPAK
        Все товары бренда AKYAPAK
        Технические характеристики
        Рабочая длина, мм
        2100
        Максимальная толщина листа, мм
        16
        Диаметр верхнего валка, мм
        Ø 300
        Скорость гибки, м/мин
        до 5
        Мощность двигателя, кВт
        15
        Вес, кг
        6900
        Все характеристики

        Страна-производитель:
        Турция

        Турция

        Преимущества:
        • Гарантия: от 12 месяцев
        • Проводим пусконаладочные работы и обеспечиваем постгарантийное обслуживание
        • Предоставляем удаленную техподдержку и выезжаем бригадой при экстренной поломке
        Товар доступен для заказа

        Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
        Чат со специалистом в Telegram Получить предложение
        • Описание
        • Характеристики
        • Комплектация

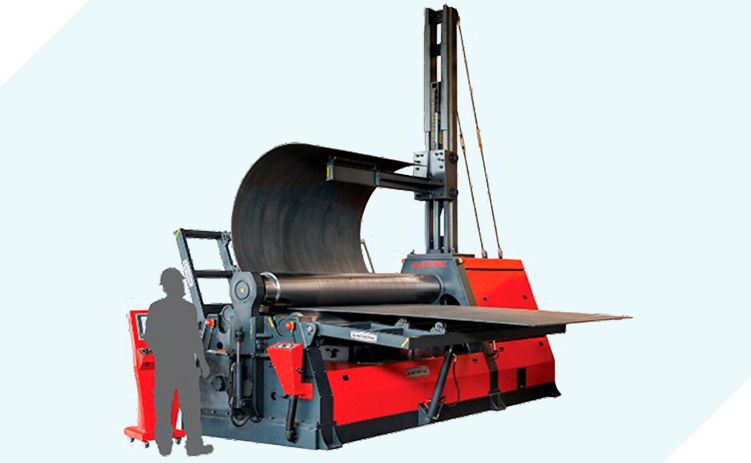

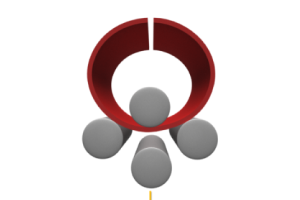

        Четырехвалковый гидравлический листогибочный пресс серии AHS производства Akyapak предназначен для цилиндрической и конической гибки заготовок из листового металла. Данный станок используется для изготовления цилиндрических и эллипсообразных обечаек, конусов разнообразных диаметров.

        Мощная станина гидравлического валкового листогиба представляет собой сварную конструкцию из стали ST-52. Надежный зажим листа между верхним и нижним валками не позволяет листу смещаться и выскальзывать во время гибки, что позволяет получать полный цилиндр за одну прокатку. Нижний и верхний валки приводятся в движение с помощью гидравлического двигателя и редуктора, независимо друг от друга. Гибка и подгибка листа осуществляется боковыми валками, которые перемещаются по планетарной схеме. Операция подгибки возможна без извлечения заготовки из станка. Планетарные направляющие позволяют гнуть металл с огромной силой, а гидравлическая откидная опора верхнего валка упрощает извлечение готового изделия.

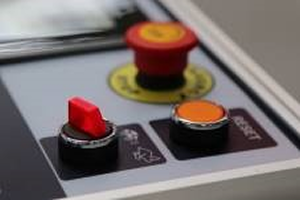

        На случай аварии предусмотрена аварийная блокировка всего станка. Аварийная кнопка расположена на лицевой части станка и на панели управления.

        ПЛАНЕТАРНЫЕ НАПРАВЛЯЮЩИЕ

        В 4-валковых листогибочных прессах Akyapak используется система планетарных направляющих, которая обеспечивает качественную подгибку кромок при меньшей мощности. Поскольку нижние валки подходят к верхнему валку под более широким углом, то на подгибку плоских концов требуется меньшее усилие, что позволяет экономить энергию. Таким образом, система планетарных направляющих обеспечивает качественный предварительный подгиб при меньшей мощности.
        Система планетарных направляющих не нуждается в смазке, поскольку не имеет трения и изнашивания линейных направляющих, и поэтому прокатка не влияет на систему.
        Такая система требует меньших затрат на техническое обслуживание и, следовательно, гарантирует меньшее время простоев, сохраняя при этом прочную конструкцию корпуса станка даже при самых малых диаметрах прокатки.

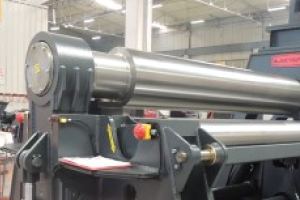

        ВАЛКИ

        В моделях AHS валки закаляются методом индукционной закалки с показателем твердости 50-60 HRC. После закалки валки шлифуются и полируются. Валки изготавливаются из конструкционной стали Ck45 в соответствии с нормами DIN.

        Валки физически отклоняются под действием нагрузок, возникающих во время прокатки, поэтому валки оснащаются коронкой для компенсации физического прогиба.

        По запросу могут быть изготовлены удлиненные валки для гибки различных профилей.

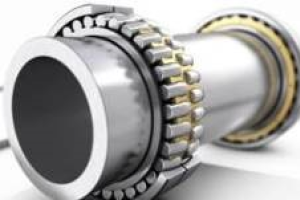

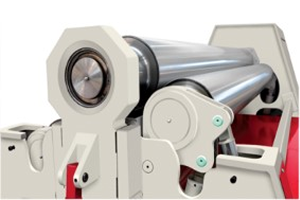

        ПОДШИПНИКИ

        Все валки установлены на роликовых подшипниках. Роликовые подшипники способны выдерживать экстремальные нагрузки. Они используются в конических перемещениях валков благодаря своей способности углового перемещения.

        Высокая точность и долговечность обеспечивается даже в жестких условиях эксплуатации.

        Благодаря использованию роликовых подшипников уменьшается сила трения и, таким образом, сокращается потребление энергии. Это означает, что движущая сила не уменьшается за счет сил трения, а вся мощность используется для придания нужной формы заготовке.

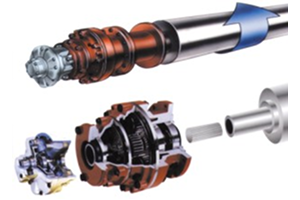

        ПРИВОД ВАЛКОВ

        Нижний и верхний валки приводятся в движение гидравлическими двигателями через редуктор с планетарной передачей. Планетарный редуктор соединен непосредственно с осью валков. Таким образом, усилие передается на лист без потери мощности.

        Приводная система имеет гидравлический тормоз с мгновенной остановкой, который обеспечивает безопасность, предотвращая неожиданные движения при подгибке кромок.

        ПАРАЛЛЕЛЬНОСТЬ ВАЛКОВ

        Параллельность боковых и нижнего и валков по отношению к верхнему имеют большое значение для выполнения качественной валковой гибки, позволяя получать изделия правильной геометрической формы. Когда параллельность валков установлена верно, обрабатываемый лист выгибается одинаково точно с обеих сторон. Если параллельность достигнута не полностью, то результатом может быть конус вместо цилиндра.
        Параллельность валков на станках Akyapak основана на одновременном перемещении двух отдельных гидроцилиндров с помощью механической синхронизации. В этой системе гидравлические поршни соединены торсионным валом для синхронизации их перемещения.
        Такая система поддержания параллельности валков обеспечивает работоспособность в течение длительного срока эксплуатации без какой-либо регулировки или технического обслуживания.
        Параллельность нижнего валка также работает с той же системой. Нижний валок должен оставаться как можно более устойчивым во время сжатия материала, а также во время предварительного подгиба, и не должен опускаться. В противном случае, после предварительного изгиба длина прямого участка по краям листа будет слишком большой.

        КОНСТРУКЦИЯ КОРПУСА

        В валковых листогибочных прессах нагрузки, возникающие при изгибе листов, передаются на валки, гидравлические цилиндры и станину. При изготовлении валковых листогибочных прессов AHS используется хорошо зарекомендовавшая себя сварная станина из стали ST-52. Станина имеет тяжелую стальную, сварную несущую раму, термо-обработанную для снятия напряжений.
        В конструкции используются специальные штифтовые соединения для разгрузки станины во время процесса гибки. Также в креплениях штифтов предусмотрены поддерживающие устройства для увеличения их срока службы и распределения равномерной нагрузки. Конструкция крепления штифтов позволяет избежать деформаций в местах креплений, увеличить точность управления.

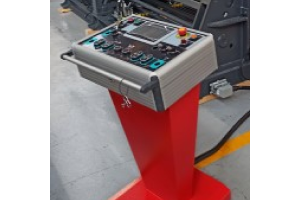

        панель управления

        Стандартная подвижная панель управления, благодаря своей функциональной и простой конструкции, позволяет управлять гибкой со всех сторон станка. На цифровом дисплее, поставляемом на станках в стандартной комплектации, отображаются значения текущего и предельного положений боковых валков. Количество и функции кнопок на панели управления могут быть изменены в соответствии с выбранными дополнительными функциями.

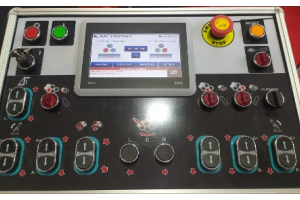

        цифровой дисплей

        В стандартную комплектацию входит 7-дюймовый цифровой дисплей. Стандартный цифровой дисплей показывает положение нижних валков. Верхние предельные положения нижних валков также можно регулировать на дисплее, что гарантирует, что нижние валки не поднимутся выше максимального положения.

        ДВОЙНАЯ СКОРОСТЬ ВРАЩЕНИЯ

        Эта функция включает в себя 2 скорости прокатки: «медленно» и «быстро». Эти скорости можно изменять через панель управления. Эти скорости можно переключать на панели управления. Более медленная скорость используется для операции предварительного подгиба, чтобы получить более качественный результат.

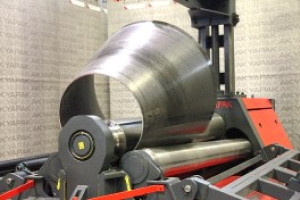

        ПРОКАТКА КОНУСА

        Операция конусной прокатки выполняется с помощью устройства конусной прокатки, входящего
        в стандартную комплектацию станка. Благодаря продуманной конструкции станины станка и откидной опоры верхнего валка, конусная прокатка может выполняться даже при очень малых диаметрах. Конусное и параллельное положение валков можно легко контролировать при помощи
        панели управления.
        ВНИМАНИЕ: Производительность конусной прокатки составляет половину от обычной, в зависимости от угла конуса.

        ЭЛЕКТРОГИДРАВЛИЧЕСКАЯ КАЛИБРОВКА

        В некоторых случаях листы после гибки могут принимать не совсем округлую форму, также листы могут быть не точного диаметра или овальной формы. С помощью калибровочной системы четырехвалковый станок начинает гнуть лист как трёх валковый – четвертый (нижний) валок освобождается от работы. Дальнейшая работа валков осуществляется по принципу трехвалкового станка, что позволяет избежать нежелательной геометрической деформации.

        ГИДРАВЛИЧЕСКАЯ СИСТЕМА

        Гидравлическая система станка разработана таким образом, чтобы обеспечивать все движения
        рабочих валков. Гидравлический бак изолирован от внешних воздействий, чтобы гидравлическое масло оставалось чистым. В связи с работой в закрытой среде уровень масла в баке контролируется электрическим датчиком. Обратный фильтр (при необходимости напорный фильтр) обеспечивает чистоту масла.
        Система трубопроводов спроектирована таким образом, чтобы минимизировать потери давления, максимально упростить процесс сборки-разборки, при этом обеспечив наилучшую герметичность. Система гидравлической защиты от перегрузок обеспечивает поддержание гидравлического давления на безопасном уровне.

        ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

        Электрическая система станка разработана таким образом, чтобы управлять и контролировать все движения рабочих валков. Цепь питания и цепь управления работают отдельно друг от друга. В электрическом шкафу предусмотрено свободное пространство в соответствии с нормами безопасности. Входы в электрическую панель изолированы от внешних воздействий при помощи муфт, уплотнения на крышках используются, для предотвращения попадания пыли. Предприняты все меры для защиты от перегрузок.

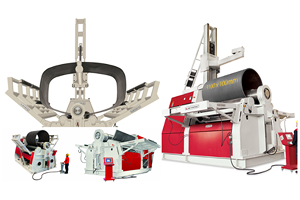

        ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

        • ПЕРЕМЕННАЯ СКОРОСТЬ ВРАЩЕНИЯ
        • ЦЕНТРАЛЬНАЯ ПОДДЕРЖКА
        • БОКОВАЯ ПОДДЕРЖКА
        • СТОЛ ПОДАЧИ МАТЕРИАЛА
        • СИСТЕМА ОХЛАЖДЕНИЯ МАСЛА
        • СИСТЕМА УПРАВЛЕНИЯ:
          • Контроллер АК 300 NC
          • Система ЧПУ AK 400 CNC

        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Akyapak AHS 20/16:

        Наименование

        Ед.изм.

        Значение

        Рабочая длина

        мм

        2100

        Максимальная толщина листа

        мм

        с подгибкой – 16

        без подгибки – 20

        Количество валков

        шт.

        4

        Мощность двигателя

        кВт

        15

        Минимальный диаметр гибки (три диаметра верхнего валка)

        мм - Ø

        900

        Верхний валок

        мм - Ø

        300

        Нижний валок

        мм - Ø

        270

        Боковые валки

        мм - Ø

        210

        Длина

        мм

        4535

        Высота

        мм

        1490

        Ширина

        мм

        1730

        Вес (только станок)

        кг

        6900

        Питание станка

        В/ф/Гц

        380/3/50


        СПИСОК КОМПЛЕКТУЮЩИХ*

        Главный двигатель

        VOLT Elektrik Motorlari (Турция) /

        ELK Motor (Турция)

        Гидромотор

        M+S Hydraulic (Болгария)

        Гидравлические клапана

        PARKER (США / Германия)

        Редуктор

        Bonfiglioli Riduttori (Италия) /

        AKYAPAK (Турция)

        Электрокомпоненты

        SIEMENS, PARKER, DELTA, OMRON

        Манометры

        PAKKENS (Турция)

        РВД

        WINMAN (Турция)

        Индуктивные датчики

        EMAS (Турция)

        Энкодер

        OPKON (Турция)

        Датчик линейного положения

        OPKON (Турция)

        *Завод AKYAPAK оставляет за собой право по замене комплектующих на аналоги.


        КОМПЛЕКТАЦИЯ СТАНКА:

        Четырехвалковый гидравлический листогибочный пресс AHS 20/16 в сборе.

        Устройство конической гибки.

        Валки с индукционной закалкой.

        Корпус станка изготовлен из стали ST-52.

        Передвижной пульт управления.

        Цифровой дисплей для боковых валков.

        Функция двойной скорости вращения.

        Функция электрогидравлической калибровки.

        Трос безопасности вокруг станка.

        Верхний валок оснащен гидравлической откидной опорой.

        Инструкция по эксплуатации и техническому обслуживанию станка на русском языке.

        Документация (инструкция) на систему управления на русском языке.




        Оставьте заявку

        Перезвоним в течение рабочего дня. Обсудим задачи, найдем оптимальное решение и запланируем работы.
        Будем на связи!

        Назад к списку

        Сайт использует cookie. Вы можете отказаться от использования cookie, изменив настройки браузера. Используя сайт, вы соглашаетесь на обработку персональных данных на условиях политики.

        Крылья
        для вашего
        производства
        Крылья для вашего производства
        Подписывайтесь на наши рассылки
        Актуальная "Складская программа" Инкор в подарок

        Россия, Пермь, ул. Екатерининская, 177а

        +7 (342) 235-75-60

        info@in-core.ru

        Оборудование
        Токарное
        Фрезерное
        Шлифовальное
        Электроэрозионное
        Гибочное
        Лазерное
        Листообрабатывающее
        Ленточнопильное
        Специализированное
        Аддитивные технологии
        Оснастка
        Поворотные столы
        Системы измерения
        Барфидеры
        Техническая поддержка
        О компании
        Услуги
        Контакты
        Отзывы
        Партнёры
        Блог
        Доставка
        © 2025 ООО «Инкор»
        Политика конфиденциальности
        Оценка условий труда
        Дизайн сайта
