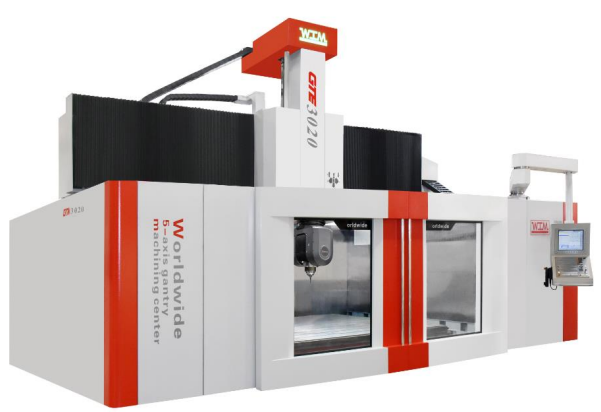

GTE3020 относится к высокоскоростным 5-осевым портальным обрабатывающим центрам, обладающим наилучшими характеристиками для применения в аэрокосмической, судостроительной, энергетической, железнодорожной промышленности, строительной технике, автомобильной промышленности и т. д.
Кабинетная защита:
Кабинетная защита предотвращает попадание СОЖ и стружки в пространство вне рабочей зоны, что помогает избегать загрязнения цеха, а также травм для рабочего персонала. С системой блокировки станок прекращает работу, как только защитная дверь будет открыта.
Система ЧПУ SIEMENS Sinumerik 840D SL
SINUMERIK 840D sl это открытая, гибкая и мощная система ЧПУ типа CNC в конструктивном исполнении SINAMICS S120 макс. для 93 осей. Децентрализованность, масштабируемость, открытость, возможность построения сетей и широкая функциональность - все это позволяет использовать данную систему практически для любых технологий и достигать высоких показателей в динамике, точности, а также интегрируемости в сети.
Кроме этого, SINUMERIK 840D sl отличается открытостью в программировании, управлении и технологических циклах. Другими отличительными особенностями данной платформы являются эффективность в программировании, установке и вводе в эксплуатацию благодаря оптимальному конструктивному исполнению, инновационной функциональности ЧПУ, коммуникации и открытости.
Конвейер для удаления стружки:
Стальной ленточный конвейер для стружки, предназначен для эффективного удаления стружки из рабочей зоны. Высокая скорость удаления позволяет быстро и качественно выгружать стружку из рабочей зоны.
Фрезерная головка:
Универсальная фрезерная головка от немецкого производителя Kessler. Превосходная производительность 5-ти осевой обработки для сложных 3D поверхностей за один установ. Минимальная индексация - 0,001°.
Оптические линейки:
Станок оснащен оптическими линейки от производителя Heidenhain:
-
2 комплекта для оси X;
-
1 комплект для оси Y;
-
1 комплект для оси Z.
ШВП и линейные направляющие качения:
Оси X, Y, Z - роликовые направляющие качения высокой жесткости, обеспечивающие стабильность передачи и геометрическую точность. Оснащены ШВП бренда THK (или другими международными брендами).
Динамическая система противовеса:
Система противовеса замкнутого контура с использованием азота, обеспечивает динамическую реакцию и уравновешивает вес ползуна.
Кондиционер электрического шкафа:
Кондиционер контролирует температуру электрического шкафа в необходимом диапазоне для продления срока службы электронных компонентов.
Система подачи СОЖ в зону обработки:
Данная система предназначена для снижения количества тепла, выделяющегося в процессе обработки, и удаления стружки, образующейся во время обработки.
Наименование | Ед. изм. | Характеристика | |
Перемещения: | Ось X | мм | 2000 |
Ось Y | мм | 3000 | |
Ось Z | мм | 1000 | |
Расстояние от торца шпинделя до стола | мм | 250-1250 | |
Расстояние между колоннами | мм | 3 000 | |
Рабочий стол: | Размеры рабочего стола | мм | 2800х2500 |
Т-пазы рабочего стола | мм | 22х250 | |
Максимальная нагрузка на стол | тонн/м2 | 8 | |
Шпиндель: | Конус шпинделя | HSK-A63 | |
Скорость шпинделя | об/мин. | 20000 | |
Мощность шпинделя | кВт | 45 | |
Крутящий момент шпинделя | Н·м | 80/145 | |
Фрезерная головка: | Угол наклона осей A / C | град. | ±110/±360 |
Скорость вращения осей A / C | об/мин. | 100/100 | |
Крутящий момент наклона осей A / C | Н*м | 800/1120 | |
Усилие зажима осей A / C | Н*м | 3000/3000 | |
Точность углового позиционирования осей A / C | сек. | ±5/±5 | |
Минимальная индексация | град. | 0,001 | |
Тип привода | прямой привод | ||
Подачи: | Скорость быстрых перемещений | м/мин. | 20 |
Скорость рабочей подачи | м/мин. | 15 | |
Магазин смены инструмента | Количество позиций для инструмента | шт. | 40 |
Максимальный диаметр инструмента | мм | 75 | |
Диаметр инструмента при свободных соседних ячейках | мм | 125 | |
Максимальный вес инструмента | кг | 8 | |
Точностные характеристики: | Точность позиционирования по осям X, Y, Z | мм | 0,025 (на всю длину) |
Повторяемость по осям X, Y, Z | мм | 0,015 (на всю длину) | |
Другие параметры: | Общая мощность станка | кВт | 85 |
Габариты станка (Д х Ш х В) | мм | 8 000 х 7 000 х 5 700 | |
Вес станка | кг | 45 000 | |
Система ЧПУ | Siemens 840D |
