Пневматический тормоз
- Выполняем гарантийные и сервисные обязательства
- Проводим пусконаладочные работы и постгарантийное обслуживание по договорённости
- Консультируем для самостоятельного проведения ТО
- Доставляем оперативно и своевременно
- Поставляем поворотные столы на предприятия уже 9 лет
Индивидуально подберём поворотный стол под ваш станок и для решения вашей задачи!

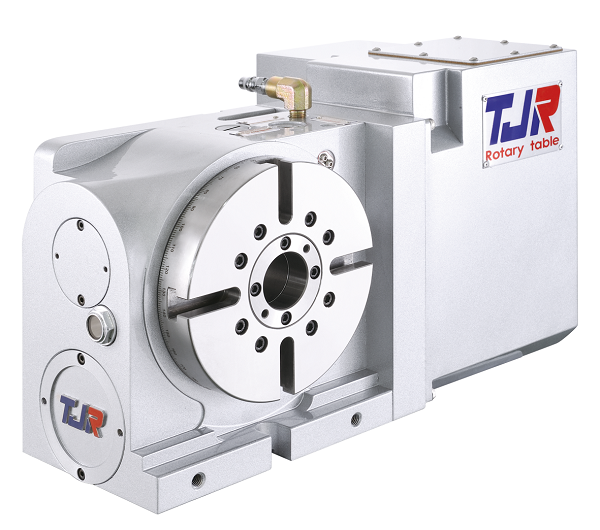

Поворотный стол RC-170R с ЧПУ, 4-х осевая версия. Приводится в движение кулачком с роликовой передачей. Обладает радиальным и осевым подшипником:
170 — размер стола
AR - пневматический тормоз
R - двигатель с правой стороны. Приводится в движение кулачком с роликовой передачей. Обладает радиальным и осевым подшипником.Благодаря предварительной нагрузке входа и выхода позволяет четырем шарнирным подшипникам всегда оставаться в контакте с поверхностью кулачка, что устраняет люфт полностью и обеспечивает высокую жесткость. Серия поворотных столов с роликовым приводом TJR RC с запатентованной регулировкой гарантирует оптимальную предварительную нагрузку. Шарнирные подшипники, установленные в турели, используют внутренние роликовые подшипники, которые могут эффективно передавать момент двигателя при вращении. Кроме того, шарнирные подшипники могут вращаться с низким моментом на протяжении длительного времени, без износа и регулировки.
Обратите внимание при выборе поворотного стола на следующие характеристики:
Не допускается превышение массы детали и приспособления, устанавливаемого на поворотном столе, а также превышение допустимых сил резания и крутящих моментов над параметрами, установленными производителем. То же относится и к параметрам рабочего стола станка, на котором установлен поворотный стол.
2. Предельно допустимые размеры поворотного стола и установленной обрабатываемой детали при установке на рабочий стол станка (перемещение по оси У)
Для применения поворотного стола с управлением ЧПУ, необходимо наличие соответствующей функции системы ЧПУ на обрабатывающем центре. Когда ось Y вертикально-фрезерного обрабатывающего центра находится в крайних положениях, необходимо проверить:
А: Расстояние между центральным пазом стола и металлической задвижной дверью станка, (допустимое расстояние 450 мм).
Расстояние между центральной линией поворотного стола и концом кожуха двигателя (не включая коробки для проводов)
В: Если расстояние В меньше расстояния А, то поворотный стол точно не столкнется с металлической задвижной дверью (напр/, 420 мм меньше 450 мм, таким образом правильно выбрать HR255-R). В противном случае необходимо применение поворотного стола с меньшими габаритами
3. Предельно допустимые размеры поворотного стола и установленной обрабатываемой детали при установке на рабочий стол станка (перемещение по оси X)
Габариты поворотного стола и установленной обрабатываемой детали не должны выступать более чем на 100 мм с каждой стороны за габариты длины рабочего стола станка. Напр/, при длине рабочего стола станка 950 мм, возможно применение двухопорного поворотного стола с установочной плитой модели HR255-N, задней бабки RTH-255 и установочной плиты длиной 700 мм размер Е на рисунке) для установки обрабатываемой детали. Длина основания поворотного стола составляет 1148 мм, т.е. превышение габаритов поворотного стола над габаритами рабочего стола станка всего 198 мм, что является допустимым.
4. Рекомендации по обработке поверхностей деталей, расположенных по углом
А: При необходимости выполнения обработки на 3-х координатном вертикально-фрезерном станке с ЧПУ поверхностей деталей, расположенных под углом, обычно рассматривается вариант применения наклонно-поворотного стола (4 и 5 оси) с ручным управлением. При этом точность позиционирования обрабатываемой детали относительно невелика, так как отсчет перемещений по наклонно-поворотным осям с ручным управлением ведется без применения точных цифровых систем отсчета. Кроме этого, механизм привода наклонно-поворотных осей с ручным управлением не обладает достаточной износоустойчивостью. Более эффективна в данном случае установка поворотного стола, управляемого ЧПУ (4 ось), на наклонную плиту (угол наклона соответствует углу обрабатываемой поверхности) изготавливаемой по заказу компанией TJR, данное решение экономически целесообразно.
В: В случае необходимости выполнения обработки на детали 2-х и более поверхностей с различными углами, целесообразно применение наклонно-поворотного стола (4-5 оси).
5. Замечания
При применении двухопорного поворотного стола с установочной плитой, необходимо обратить внимание, чтобы при повороте стола при работе станка в положении перпендикулярно колонне станка, размер А не превышал параметры рабочей зоны станка в этом направлении (проверка на отсутствие соударений при обработке детали, установленной на поворотном столе).
6. Требования к подготовке 3-х координатного вертикально-фрезерного станка с ЧПУ для установки поворотного стола
Система ЧПУ станка должна обеспечивать возможность управления 4 координатой (подготовка 4 оси), а также возможность внесения в систему ЧПУ дополнительного программного обеспечения для работы станка с поворотным столом. Также должен быть предусмотрен усилитель сигнала системы ЧПУ. При изготовлении станка должны быть выполнены работы по прокладке кабельных трасс от стойки ЧПУ к месту установки поворотного стола, монтируемых внутри станины станка (с последующим подключением к контроллеру ЧПУ поворотного стола при установке поворотного стола на рабочий стол станка). Должно быть предусмотрено наличие пневматической или гидравлической системы в станке (или в составе устанавливаемого поворотного стола, в зависимости от конструкции устанавливаемого поворотного стола), обеспечивающей работу поворотного стола. Также необходимо наличие дополнительных кабельных соединений и их крепления к конструкции станка, расположенных на наружной поверхности станка. В случае отсутствия возможности системы ЧПУ станка обеспечивать управление 4 осью отдельного контроллера управления поворотным столом. В этом случае система ЧПУ станка должна иметь возможность задействования определенного количества свободных М-функций для управления поворотным столом. Однако такой контроллер ЧПУ управления поворотным столом не предусматривает одновременной работы поворотного стола и перемещения шпиндельной бабки с инструментом, позволяя выполнять поворот стола в заданное положение, его фиксацию и последующее выполнение работ по обработке детали связанное с перемещением инструмента по осям X, Y и Z станка.
Наименование |
Ед. изм. |
RC-170R |
||||
Диаметр рабочего стола |
мм |
ø170 |
||||
Диаметр центрального отверстия |
мм |
ø67 |
||||
Сквозное отверстие |
мм |
ø40 |
||||
Высота центра |
мм |
135 |
||||
Ширина Т – образного паза |
мм |
12H7 |
||||
Ширина сухаря |
мм |
18H7 |
||||
Тип тормоза и усилие |
Тип / |
пневмат./ 0,58 |
||||
Передаточное число |
- |
1:36 |
||||
Сила зажима |
кгс |
31 |
||||
Макс. скорость рабочего стола |
мин-1 |
83,3 |
||||
Разрешение |
град |
0,001 |
||||
Точность индексации |
сек |
30 |
||||
Повторяемость |
сек |
8 |
||||
Вес нетто (без серво двигателя) |
кг |
44 |
||||
Допустимая нагрузка на стол |
В вертикальном положении |
кг |
75 |
|||
В горизонтальном положении |
150 |
|||||
С задней бабкой |
150 |
|||||
Допустимая нагрузка (при зажиме рабочего стола) |
F |
|
кг |
1450 |
||
F x L |
|
Н*м |
1078 |
|||
F x L |
|
Н*м |
310 |
|||
Допустимый крутящий момент |
|
Н*м |
137 |
* Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ
