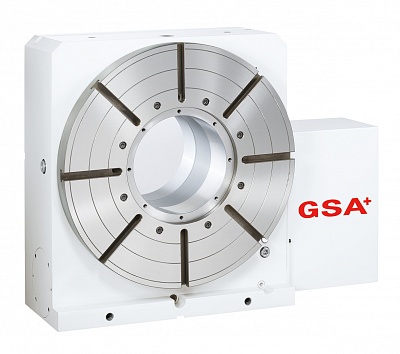

Пневматический привод механизма
Наименование |
Ед. изм. |
CNC-630R |
||||
Диаметр рабочего стола |
мм |
ø630 |
||||
Диаметр центрального отверстия |
мм |
- |
||||
Сквозное отверстие |
мм |
ø254H7 |
||||
Высота центра |
мм |
400 |
||||
Ширина Т – образного паза |
мм |
18H7 |
||||
Ширина ползуна |
мм |
18H7 |
||||
Тип тормоза и усилие |
Тип / |
невмат./ 0,58 |
||||
Передаточное число |
- |
1:180 |
||||
Сила зажима |
Н*м |
320 |
||||
Макс. скорость рабочего стола |
мин-1 |
11,1 |
||||
Разрешение |
град |
0,001 |
||||
Точность индексации |
сек |
15 |
||||
Повторяемость |
сек |
4/8 |
||||
Вес нетто (без серво двигателя) |
кг |
860 |
||||
Допустимая нагрузка на стол |
В вертикальном положении |
кг |
400 |
|||
В горизонтальном положении |
1000 |
|||||
С задней бабкой |
- |
|||||
Допустимая нагрузка (при зажиме рабочего стола) |
F |
|
Н |
5000 |
||
F x L |
|
Н*м |
7000 |
|||
F x L |
|
Н*м |
8000 |
|||
Допустимый крутящий момент |
|
Н*м |
- |
* Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ
