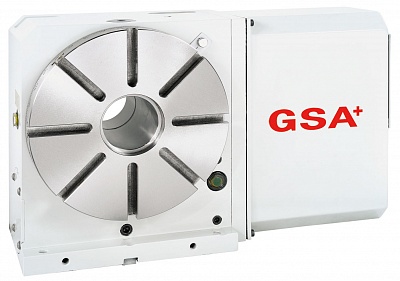

Поворотный стол c ЧПУ CNC-250R
| Модель | CNC250R |
|
Наименование |
Ед. изм. |
CNC-250R |
||||
|
Диаметр рабочего стола |
мм |
ø250 |
||||
|
Диаметр центрального отверстия |
мм |
- |
||||
|
Сквозное отверстие |
мм |
ø70H7 |
||||
|
Высота центра |
мм |
185 |
||||
|
Ширина Т – образного паза |
мм |
12H7 |
||||
|
Ширина ползуна |
мм |
18H7 |
||||
|
Тип тормоза и усилие |
Тип / |
невмат./ 0,58 |
||||
|
Передаточное число |
- |
1:180/1:90 |
||||
|
Сила зажима |
Н*м |
45 |
||||
|
Макс. скорость рабочего стола |
мин-1 |
11,1/22,2 |
||||
|
Разрешение |
град |
0,001 |
||||
|
Точность индексации |
сек |
15 |
||||
|
Повторяемость |
сек |
4/8 |
||||
|
Вес нетто (без серво двигателя) |
кг |
124 |
||||
|
Допустимая нагрузка на стол |
В вертикальном положении |
кг |
150 |
|||
|
В горизонтальном положении |
300 |
|||||
|
С задней бабкой |
- |
|||||
|
Допустимая нагрузка (при зажиме рабочего стола) |
F |
|
Н |
1450 |
||
|
F x L |
|
Н*м |
940 |
|||
|
F x L |
|
Н*м |
1800 |
|||
|
Допустимый крутящий момент |
|
Н*м |
- |
|||
* Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ
