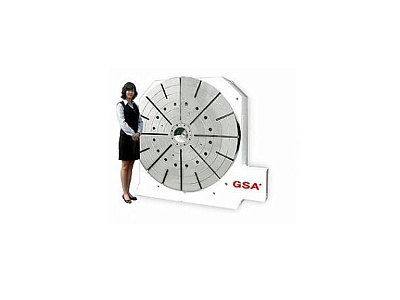

Поворотный стол c ЧПУ CNC-2000HV
| Диаметр планшайбы | 2000 |
| Тип тормоза | Пневматический |
| Допустимая нагрузка на стол, кг. | 4000/10000 |
Все характеристики
Отправить запрос
Внедрение технологии и обучение персонала
Пуско-Наладочные работы
Гарантийное и постгарантийное обслуживание
Описание
Характеристики
|
Наименование |
Ед. изм. |
CNC-2000HV |
||||
|
Диаметр рабочего стола |
мм |
ø2000 |
||||
|
Диаметр центрального отверстия |
мм |
200x70 |
||||
|
Сквозное отверстие |
мм |
- |
||||
|
Высота центра |
мм |
1100 |
||||
|
Ширина Т – образного паза |
мм |
28H7 |
||||
|
Ширина ползуна |
мм |
36H7 |
||||
|
Тип тормоза и усилие |
Тип / |
невмат./ 0,58 |
||||
|
Передаточное число |
- |
1:720 |
||||
|
Сила зажима |
Н*м |
700 |
||||
|
Макс. скорость рабочего стола |
мин-1 |
- |
||||
|
Разрешение |
град |
0,001 |
||||
|
Точность индексации |
сек |
60 |
||||
|
Повторяемость |
сек |
4 |
||||
|
Вес нетто (без серво двигателя) |
кг |
8000 |
||||
|
Допустимая нагрузка на стол |
В вертикальном положении |
кг |
4000 |
|||
|
В горизонтальном положении |
10000 |
|||||
|
С задней бабкой |
- |
|||||
|
Допустимая нагрузка (при зажиме рабочего стола) |
F |
|
Н |
8000 |
||
|
F x L |
|
Н*м |
20000 |
|||
|
F x L |
|
Н*м |
35000 |
|||
|
Допустимый крутящий момент |
|
Н*м |
- |
|||
* Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ
Опции
| Наименование | Стоимость |
| Cервомотор | По запросу |
| Cервопривод | По запросу |
| Ручная задняя бабка | По запросу |
| Пневматическая задняя бабка | По запросу |
| Гидравлическая задняя бабка | По запросу |
|
Вращающаяся задняя бабка |
По запросу |
| Ручной патрон | По запросу |
| Пневматический патрон | По запросу |
| Гидравлический патрон | По запросу |
| Цанговый патрон | По запросу |
| Энкодер | По запросу |
| Контроллер | По запросу |
| Комплект соединительных кабелей | По запросу |
| Пуско-наладочные работы | По запросу |
