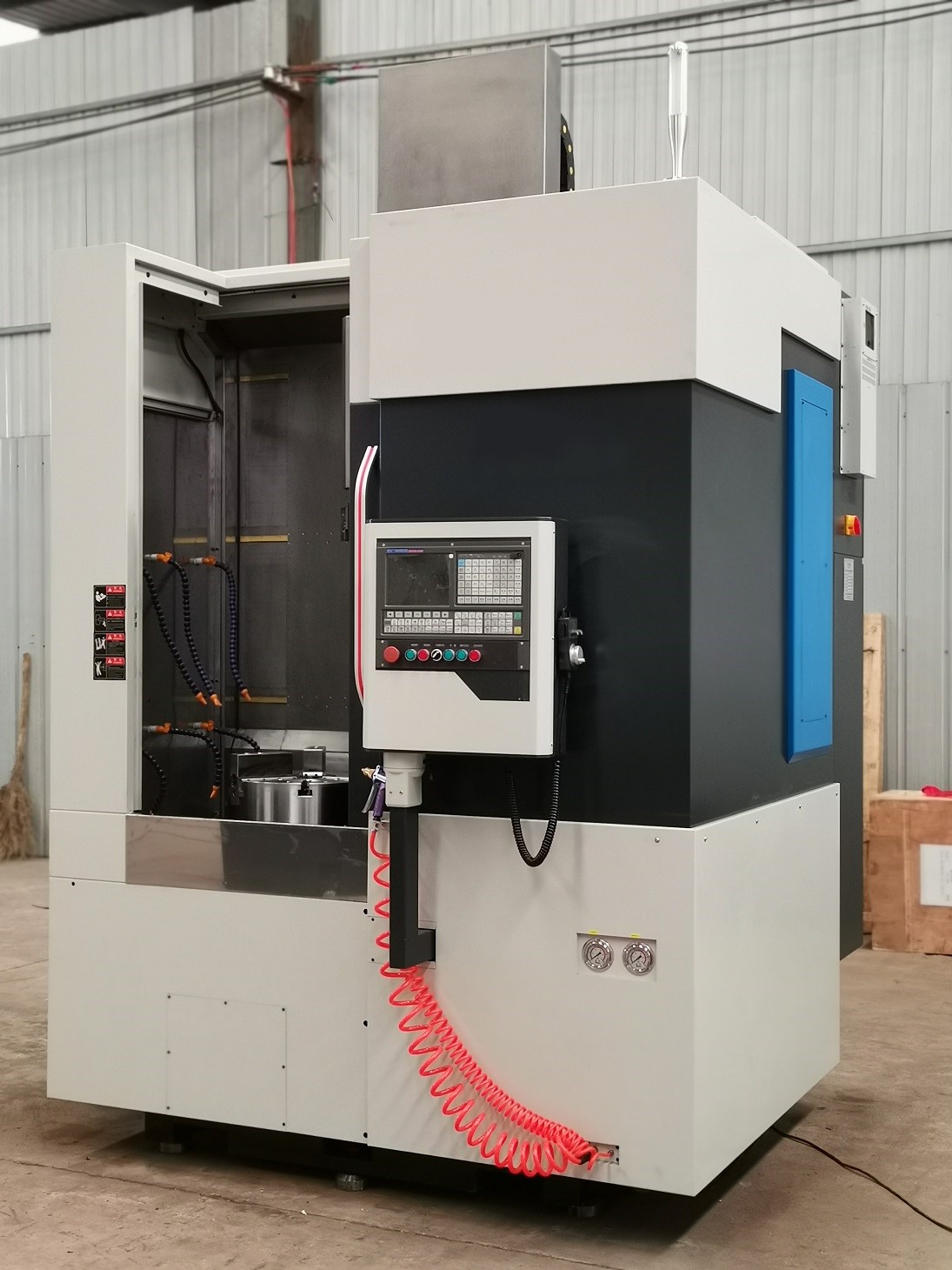

Вертикальный токарный станок с ЧПУ BLIN BL-VL350
Макс. длина обрабатываемой детали, мм: 300
Мощность шпинделя, кВт: 15
Частота вращения шпинделя, об/мин: 50-2000
Вес, кг: 5500
Страна-производитель:
Китай
Станина
Станина изготовлена из чугуна марки Meehanite, а её конструкция «коробка в коробке» обеспечивают высокую жесткость и термостабильность при долгой эксплуатации на высоких режимах резания.
Направляющие
Станок оснащен направляющими качения роликового типа производства HIWIN (Тайвань), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Револьверная головка
На станке установлена 8-ми позиционная серво-гидравлическая револьверная головка производства MYKUN (Тайвань). Возможность установки различных вариантов инструмента позволяет производить обработку деталей любой сложности.
|
|
|||
|
Наименование |
Ед.изм. |
Характеристика |
||
|
Функциональные возможности |
Максимальный проворачиваемый диаметр |
мм |
500 |
|
|
Максимальный диаметр обработки |
мм |
350 |
||
|
Максимальная высота обработки |
мм |
300 |
||
|
Главный шпиндель |
Диаметр патрона |
мм |
300 |
|
|
Торец шпинделя |
|
А2-8 |
||
|
Мощность привода шпинделя |
кВт |
15 |
||
|
Частота вращения шпинделя стола |
об/мин |
50-2000 |
||
|
Перемещения |
Горизонтальное перемещение (ось Х) |
мм |
240 |
|
|
Вертикальное перемещение (ось Z) |
мм |
450 |
||
|
Холостой ход (ось X) |
м/мин |
20 |
||
|
Холостой ход (ось Z) |
м/мин |
20 |
||
|
Скорость рабочей подачи |
мм/мин |
0,1-1000 |
||
|
Револьверная головка |
Количество позиций инструмента |
шт |
8 |
|
|
Размер инструмента |
мм |
□25, Ø40 |
||
|
Точность |
Точность позиционирования осей X/Z |
мм |
0,008 |
|
|
Повторяемость осей X/Z |
мм |
0,004 / 0,005 |
||
|
Шероховатость поверхности |
мкм |
1,6 |
||
|
Точность обработки |
|
IT6 |
||
|
Округлость |
мм |
0,01 / Ø150 х 300 |
||
|
Прочее |
Система ЧПУ |
|
Fanuc 0i-TF |
|
|
Габариты станка (ДхШхВ) |
мм |
1800х1700х2700 |
||
|
Масса станка |
кг |
5500 |
||
