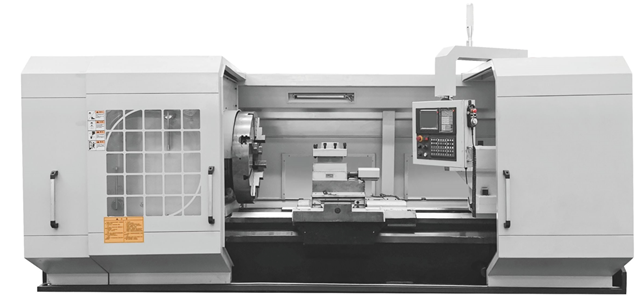

Трубонарезной станок BLIN BL-QK1327B/1332/1338/1343/1350/1363
Мощность шпинделя, кВт: 22
Макс. диаметр обработки над станиной, мм: 1000/1200/1400
Макс. диаметр обработки над суппортом, мм: 610/710/800
Вес, кг: от 10500 до 19300
Страна-производитель:
Китай
Станина
Цельнолитая прямая станина из чугуна с направляющими скольжения обеспечивает высокую виброустойчивость и точность при обработке. Жесткая конструкция направляющих, расположенных на расстоянии 755/1100 мм друг от друга, позволяет достичь безупречного результата на тяжелых режимах точения. Все станины подвергаются процедуре старения для снятия остаточных напряжений и деформаций.
Шпиндель
Шпиндельный узел, приспособлен для нагруженной работы, и одновременно хорошо сбалансирован для точной обработки на высоких скоростях вращения. Станок комплектуется 3-х либо 4-х диапазонной коробкой скоростей с ручным переключением передач. Главный шпиндель поддерживается в 3-х точках прецизионными подшипниками, шестерни коробки скоростей закалены и отшлифованы и имеют систему автоматической смазки.
Револьверная головка
В стандартном исполнении станок оснащён 4-х позиционным резцедержателем с сервоприводом. Опционально станок возможно оснастить револьверной головкой на 6 и 8 позиций.
|
|
Характеристики |
Ед. изм. |
QK1327В |
QK1332 |
QK1338 |
QK1343 |
QK1350 |
QK1363 |
|
Функциональные возможности |
Максимальный диаметр над станиной |
мм |
1000 |
1000 |
1000 |
1000 |
1200 |
1400 |
|
Максимальный диаметр над суппортом |
мм |
610 |
610 |
610 |
610 |
710 |
800 |
|
|
Ширина станины |
мм |
755 |
755 |
755 |
755 |
755 |
1100 |
|
|
Расстояние между центрами |
мм |
1500/3000 |
||||||
|
Диаметр обработки труб |
мм |
130-270 |
190-320 |
190-380 |
270-430 |
330-510 |
330-630 |
|
|
Максимальный вес заготовки |
кг |
6000 |
6000 |
6000 |
6000 |
6000 |
10000 |
|
|
Главный шпиндель |
Диаметр осевого отверстия шпинделя |
мм |
280 |
330 |
390 |
440 |
520 |
640 |
|
Частота вращения шпинделя |
об/мин |
10-320 4 ступени |
10-280 3 ступени |
8-205 3 ступени |
8-190 3 ступени |
2-120 3 ступени |
||
|
Размер патрона |
мм |
800 |
780 |
800 |
1000 |
1000 |
1250 |
|
|
Мощность двигателя шпинделя |
кВт |
22 |
22 |
22 |
22 |
22 |
37 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
520 |
520 |
520 |
520 |
520 |
750 |
|
Перемещение по оси Z |
мм |
1250/2750 |
||||||
|
Скорость быстрых перемещений по осям X/Z |
м/мин |
4/4 |
||||||
|
Инструментальная система |
Тип резцедержки |
|
4-х позиционная |
|||||
|
Размеры инструментов |
мм |
40х40 |
40х40 |
40х40 |
40х40 |
50х50 |
50х50 |
|
|
Задняя бабка |
Выдвижение пиноли |
мм |
160 |
160 |
160 |
160 |
160 |
220 |
|
Диаметр пиноли |
мм |
300 |
||||||
|
Конус пиноли |
|
МТ6 |
Metric 80 |
|||||
|
Прочее |
Система ЧПУ |
|
GSK980ТDb |
|||||
|
Габариты станка (ДхШхВ) |
мм |
4950/ 6450х 2050х 2050 |
5000/ 6500х 2080х 2080 |
5000/ 6500х 2220х 2120 |
5000/ 6500х 2220х 2120 |
5000/ 6500х 2300 2200 |
5600/ 7100х 2500х 2500 |
|
|
Масса станка |
кг |
10500/ 12200 |
11500/ 12500 |
12000/ 13000 |
13000/ 14000 |
15000/ 16000 |
18000/ 19300 |
|
