  • Трубонарезной станок BLIN BL-QK1313/1319/1322/1325/1327A

Трубонарезной станок BLIN BL-QK1313/1319/1322/1325/1327A

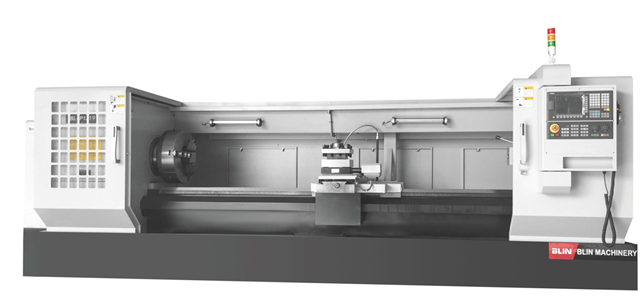

  • Трубонарезной станок BLIN BL-QK1313/1319/1322/1325/1327A изображение
BLIN
Задать вопрос

Страна-производитель:

Китай

Китай

  • Описание
  • Характеристики
Описание

Эта серия трубонарезного станка с ЧПУ в основном предназначена для обработки внутренней и наружной трубной резьбы, включая метрическую, дюймовую, модульную, питчевую и коническую резьбы, а также имеет все общие функции обычного токарного станка с ЧПУ, такие как обработка внутреннего отверстия и торца вала. Токарный станок этой серии широко используется в таких отраслях, как добыча нефти, добыча полезных ископаемых, химические трубопроводы и геологоразведка, это высокоэффективное оборудование для обработки и ремонта бурильных труб, буровых штанг, резьбовых соединений и т.п.

Станина

Цельнолитая прямая станина из чугуна с направляющими скольжения обеспечивает высокую виброустойчивость и точность при обработке. Жесткая конструкция направляющих, расположенных на расстоянии 550/600 мм друг от друга, позволяет достичь безупречного результата на тяжелых режимах точения. Все станины подвергаются процедуре старения для снятия остаточных напряжений и деформаций.

Шпиндель

Шпиндельный узел, приспособлен для нагруженной работы, и одновременно хорошо сбалансирован для точной обработки на высоких скоростях вращения. Станок комплектуется 3-х либо 4-х диапазонной коробкой скоростей с ручным переключением передач. Главный шпиндель поддерживается в 3-х точках прецизионными подшипниками, шестерни коробки скоростей закалены и отшлифованы и имеют систему автоматической смазки.

Револьверная головка

В стандартном исполнении станок оснащён 4-х позиционным резцедержателем с сервоприводом. Опционально станок возможно оснастить револьверной головкой на 6 и 8 позици

Характеристики



Характеристики

Ед. изм.

QK1313

QK1319

QK1322

QK1325

QK1327A

Функциональные возможности

Максимальный диаметр над станиной

мм

630/800

800

Максимальный диаметр над суппортом

мм

340/520

480

Ширина станины

мм

550

600

Расстояние между центрами

мм

1000/1500/3000

Диаметр обработки труб

мм

30-126

50-193

50-220

50-250

50-270

Максимальный вес заготовки

кг

3000

4000

Главный шпиндель

Диаметр осевого отверстия шпинделя

мм

130

200

225

255

280

Частота вращения

шпинделя

об/мин

30-720

(3 ступени)

20-550

(4 ступени)

20-550

(4 ступени)

20-420

(4 ступени)

20-420

(4 ступени)

Размер патрона

мм

 400

500

500

630

800

Мощность двигателя шпинделя

кВт

11

15

Перемещения

Перемещение по оси Х

мм

320/420

420

Перемещение по оси Z

мм

850/1350/2850

Скорость быстрых перемещений по осям X/Z

м/мин

4/6

Инструментальная

система

Тип резцедержки



4-х позиционная

Размеры инструментов

мм

32х32

Задняя бабка

Выдвижение пиноли

мм

250

Диаметр пиноли

мм

100

120

Конус пиноли



МТ5

МТ6

Прочее

Система ЧПУ



GSK980ТDb

Габариты станка (ДхШхВ)

мм

3300/3800/5300х1880х1850

3600/4100/5600х1930х1900

Масса станка

кг

4500/5000/

6000

4600/5100/

6100

4700/5200/

6200

6000/6500/

7500

6200/6700/

7700



  • Комментарии
Загрузка комментариев...

Поделиться
Назад к списку
  • Токарное оборудование
    • Горизонтальные
    • Вертикальные
    • Универсальные
    • Токарно-фрезерные
    • Карусельные
    • Автоматы продольного точения
  • Фрезерное оборудование
  • Шлифовальное оборудование
  • Электроэрозионное оборудование
  • Гибочное оборудование
  • Листообрабатывающее оборудование
  • Пружинонавивочное оборудование
  • Сверлильное оборудование
  • Ленточнопильное оборудование
  • Аддитивные технологии

Подписывайтесь на наши рассылки

актуальная "Складская программа" Инкор в подарок
ИНКОР
Металлообрабатывающее оборудование.
Сервис. Комплектующие
  • Телефон: +7 (342) 235-75-60
  • Почта: info@in-core.ru
  • Фактический адрес:
    Пермь, ул. Екатерининская, 177а
Оборудование
  • Токарное
  • Фрезерное
  • Шлифовальное
  • Заточное
  • Листообработка
  • Гибочное
Оснастка
  • Поворотные столы
  • Системы измерения
  • Сервис
  • Лизинг
  • Реализованные проекты
  • Доставка
  • Компания
  • Контакты
Присоединяйтесь к нам
Политика конфиденциальности © 2023 Все права защищены.
