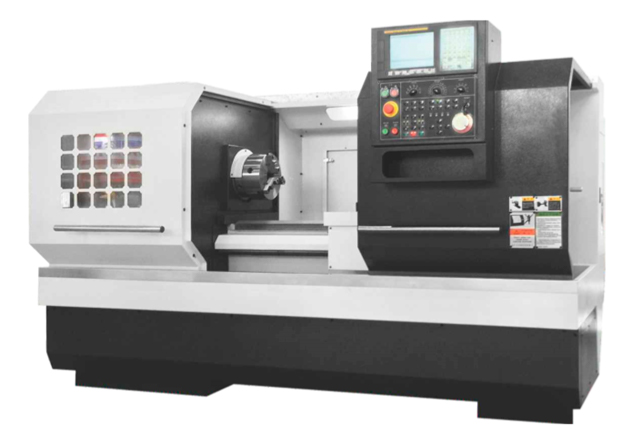

Токарный станок с ЧПУ BLIN BL-CAK6150х1500
Конус шпинделя: МТ6/(Æ90 1:20)*/(Æ113 1:20)*
Макс. длина обрабатываемой детали, мм: 1500
Диаметр отверстия в шпинделе, мм: 52
Мощность шпинделя, кВт: 7,5
Макс. диаметр обработки над станиной, мм: 500
Макс. диаметр обработки над суппортом, мм: 300
Частота вращения шпинделя, об/мин: 1600
Страна-производитель:
Китай
Станина
Цельнолитая прямая станина из композитного чугуна с направляющими скольжения обеспечивает высокую виброустойчивость и точность при обработке. Жесткая конструкция направляющих, рассчитанная методом конечных элементов, позволяет достичь безупречного результата даже на тяжелых режимах точения. Все станины подвергаются процедуре старения для снятия остаточных напряжений и деформаций.
Шпиндель
Высокоточный независимый шпиндель с втулкой установлен в массивном литом корпусе передней бабки. Подшипники KLUBER lipid (Германия) с использованием высокоскоростной смазки с липидными свойствами позволяют уменьшить тепловую деформацию шпинделя, что в свою очередь повышает термостойкость и точность обработки.
4-позиционная револьверная головка
В стандартном исполнении станок оснащён 4-позиционной револьверной головкой. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки.
|
Наименование |
Ед. изм. |
Характеристика |
|
|
Функциональные возможности |
Расстояние между направляющими |
мм |
400 |
|
Диаметр обработки над станиной |
мм |
500 |
|
|
Диаметр обработки над суппортом |
мм |
300 |
|
|
Максимальная обрабатываемая длина |
мм |
750/1000/1500/ 2000/3000 |
|
|
Максимальный вес заготовки |
кг |
300 |
|
|
Главный шпиндель |
Мощность привода шпинделя |
кВт |
7,5 |
|
Частота вращения шпинделя |
об/мин |
100-1600 21-1500(3 ступени)* |
|
|
Конус шпинделя |
|
МТ6/(Æ90 1:20)*/(Æ113 1:20)* |
|
|
Диаметр осевого отверстия шпинделя |
мм |
52/80* |
|
|
Размер патрона |
дюйм |
8”/(10”)* |
|
|
Перемещения |
Перемещение по оси Х |
мм |
260 |
|
Перемещение по оси Z |
мм |
600 / 850 / 1350 / 1850 / 2850 |
|
|
Ускоренное перемещение по оси X |
м/мин |
4 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
6 |
|
|
Точность позиционирования осей X / Z |
мм |
±0.015 |
|
|
Повторяемость позиционирования осей X / Z |
мм |
±0.006 |
|
|
Инструментальная система |
Тип револьверной головы и количество инструментов |
|
4-позиционная |
|
Размеры инструментов |
мм |
25х25 |
|
|
Задняя бабка |
Перемещение пиноли |
мм |
150 |
|
Диаметр пиноли |
мм |
75 |
|
|
Конус пиноли |
|
МТ5 |
|
|
Прочее |
Система ЧПУ |
|
GSK/808D*/0i TF * |
|
Размеры станка |
мм |
2550x1550x1700(750) 2750х1550х1700(1000) 3250x1550x1700(1500) 3700x1550x1700(2000) 4700x1550x1700(3000) |
|
|
Масса станка нетто/брутто |
кг |
2200/2400(750) 2300/2500(1000) 2400/2700(1500) 2800/3200(2000) 3600/4200(3000) |
|
