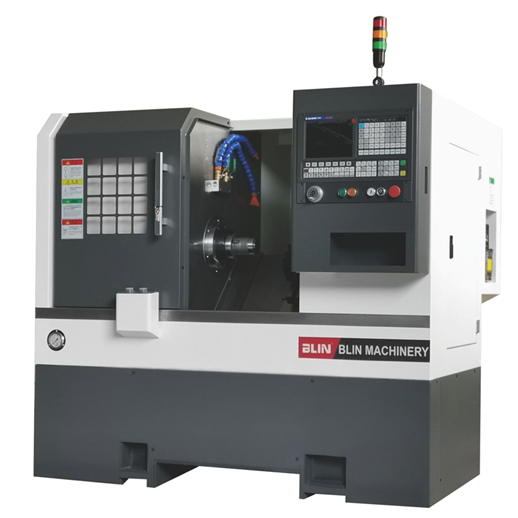

Токарный станок с ЧПУ BLIN BL-Z5
Макс. длина обрабатываемой детали, мм: 160
Диаметр отверстия в шпинделе, мм: 45
Мощность шпинделя, кВт: 5,5
Макс. диаметр обработки над станиной, мм: 400
Частота вращения шпинделя, об/мин: 4000
Вес, кг: 1500
Страна-производитель:
Китай
Станина
Литая станина с углом наклона 45° градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Направляющие
Станок оснащен направляющими качения производства HTPM (Китай), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Инструментальная плита
Инструментальная плита является экономичным решением для обработки деталей с малым количеством операций. При этом обеспечивается жесткость посадки инструментального блока.
|
|
|||
|
Наименование |
Ед. изм. |
Характеристика |
||
|
Функциональные возможности |
Проворачиваемый диаметр над станиной |
мм |
400 |
|
|
Максимальный обрабатываемый диаметр (деталь типа “Фланец”) |
мм |
200 |
||
|
Максимальный обрабатываемый диаметр (деталь типа “Вал”) |
мм |
100 |
||
|
Максимальная длина обработки |
мм |
160 |
||
|
Главный шпиндель |
Мощность привода шпинделя |
кВт |
5,5 |
|
|
Частота вращения шпинделя |
об/мин |
4000 |
||
|
Тип торца шпинделя |
|
А2-4 |
||
|
Диаметр осевого отверстия в шпинделе |
мм |
45 |
||
|
Диаметр прутка |
мм |
35 |
||
|
Перемещения |
Перемещение по оси Х |
мм |
300 |
|
|
Перемещение по оси Z |
мм |
250 |
||
|
Скорость быстрых перемещений по осям Х/Z |
м/мин |
20/20 |
||
|
Инструментальная система |
Тип |
|
инструмент. плита |
|
|
Размеры инструментов |
мм |
16х16, Ø25 |
||
|
Точность позиционирования (X, Z) |
мм |
±0,006 |
||
|
Повторяемость позиционирования (X, Z) |
мм |
±0,005 |
||
|
Система ЧПУ |
|
GSK980TDb |
||
|
Размеры станка |
|
1830х1390х1480 |
||
|
Масса станка |
кг |
1500 |
||
