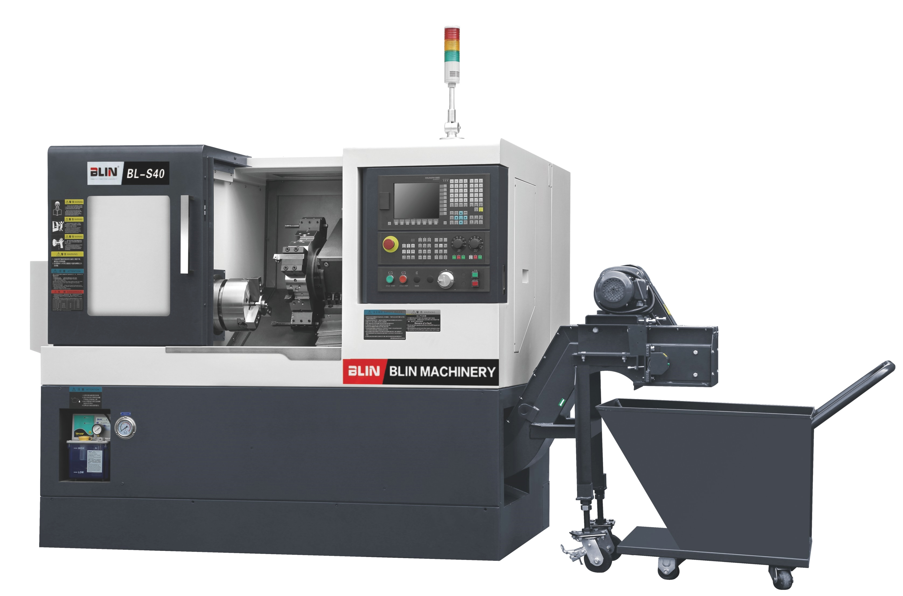

Китай
Станина
Конструкция станины станка полностью повторяет станину станков Японской компании TAKISAWA 106 – это литая станина с углом наклона 30° градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Шпиндель
Шпиндель станка установлен в массивном литом корпусе передней бабки, высокопрочный и высокоточный независимый тип шпинделя с втулкой, имеет импортные высокоточные специальные подшипники шпинделя, используется импортная высокоскоростная смазка с липидным покрытием, что уменьшает тепловую деформацию шпинделя, повышает термостойкость и точность.
Направляющие
Станок оснащен направляющими качения роликового типа производства PMI/HIWIN (Тайвань), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Инструментальная система
12-ти позиционная приводная револьверная головка стандарта VDI30 (Sauter, Германия) позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки.
|
|
|||
Наименование |
Ед. изм. |
Характеристика |
||
Функциональные возможности |
Проворачиваемый диаметр над станиной |
мм |
500 |
|
Максимальная длина обработки |
мм |
280 |
||
Максимальный обрабатываемый диаметр |
мм |
340 |
||
Главный шпиндель |
Мощность привода шпинделя |
кВт |
7,5 |
|
Частота вращения шпинделя |
об/мин |
5000 |
||
Тип торца шпинделя |
|
А2-5 |
||
Отверстие шпинделя |
мм |
56 |
||
Диаметр прутка |
мм |
44 |
||
Размер патрона |
дюйм |
6” |
||
Перемещения |
Перемещение по оси Х |
мм |
180 |
|
Перемещение по оси Z |
мм |
290 |
||
Скорость быстрых перемещений по осям Х/Z |
м/мин |
30/30 |
||
Инструментальная система |
Тип револьверной головы |
VDI 30 |
||
Количество инструментов |
|
12 |
||
Частота вращения инструмента |
об/мин |
4500 |
||
Размеры инструментов |
мм |
20х20, Ø32 |
||
Мощность приводного инструмента |
кВт |
3,3 |
||
Задняя бабка (опция) |
Конус пиноли |
|
МТ4 |
|
Перемещение пиноли |
мм |
90 |
||
Диаметр пиноли |
мм |
70 |
||
Точность |
Точность обработки |
|
IT6 |
|
Шероховатость обработанной поверхности |
мм |
Ra 04~1.6 |
||
Круглость обработанной поверхности |
мм |
≤0,003 |
||
Точность позиционирования (X, Z) |
мм |
0,005/0,008 |
||
Повторяемость позиционирования (X, Z) |
мм |
0,002/0,004 |
||
Прочее |
Система ЧПУ |
|
SYNTEC |
|
Размеры станка без конвейера |
мм |
1900х1500х1600 |
||
Размеры станка с конвейером |
мм |
2700х1500х1600 |
||
Масса станка |
кг |
2900 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
Система ЧПУ SYNTEC 22TA CNC с MPG 12-ти позиционная приводная револьверная головка с сервоприводом VDI30 (Sauter, Германия) |
|
Стартовая оснастка для револьверной головки:
|
|
3-х кулачковый гидравлический патрон 6” |
|
Линейные направляющие качения |
|
Централизованная подача СОЖ |
|
3-х цветная сигнальная лампа |
|
Освещение рабочей зоны |
|
Автоматическая система смазки |
|
Без задней бабки |
|
Кондиционер для электрошкафа |
|
Ножная педаль для патрона |
|
Защита рабочей зоны |
|
Комплект инструмента для монтажа станка |
|
Регулируемые опоры для установки станка |
|
Техническая документация на русском языке |
