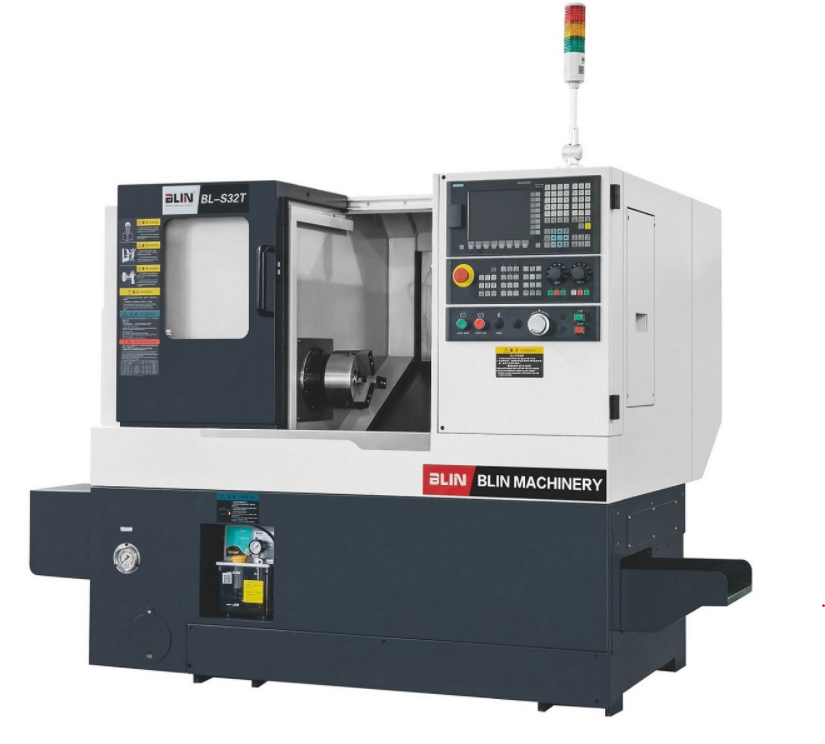

Токарный станок с ЧПУ BLIN BL-S32T
Макс. длина обрабатываемой детали, мм: 180
Диаметр отверстия в шпинделе, мм: 46
Мощность шпинделя, кВт: 5,5
Макс. диаметр обработки над станиной, мм: 430
Макс. диаметр обработки над суппортом, мм: 250
Частота вращения шпинделя, об/мин: 5000
Вес, кг: 1800
Страна-производитель:
Китай
Станина
Конструкция станины станка полностью повторяет станину станков Японской компании – это литая станина с углом наклона 30° градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Шпиндель
Шпиндель станка установлен в массивном литом корпусе передней бабки, высокопрочный и высокоточный независимый тип шпинделя с втулкой, имеет импортные высокоточные специальные подшипники шпинделя, используется импортная высокоскоростная смазка с липидным покрытием, что уменьшает тепловую деформацию шпинделя, повышает термостойкость и точность.
Направляющие
Станок оснащен направляющими качения роликового типа производства PMI/HIWIN (Тайвань), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Инструментальная плита
8-ми позиционная револьверная головка позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента.
|
|
|||
|
Наименование |
Ед. изм. |
Характеристика |
||
|
Функциональные возможности |
Проворачиваемый диаметр над станиной |
мм |
430 |
|
|
Проворачиваемый диаметр над суппортом |
мм |
250 |
||
|
Максимальная длина обработки |
мм |
180 |
||
|
Максимальный обрабатываемый диаметр |
мм |
250 |
||
|
Главный шпиндель |
Мощность привода шпинделя |
кВт |
5,5 |
|
|
Частота вращения шпинделя |
об/мин |
5000 |
||
|
Тип торца шпинделя |
|
А2-4 |
||
|
Диаметр осевого отверстия в шпинделе |
мм |
46 |
||
|
Диаметр прутка |
мм |
35 |
||
|
Размер патрона |
дюйм |
6” |
||
|
Перемещения |
Перемещение по оси Х |
мм |
170 |
|
|
Перемещение по оси Z |
мм |
180 |
||
|
Скорость быстрых перемещений по осям Х/Z |
м/мин |
28/28 |
||
|
Инструментальная система |
Тип |
|
8-ми позиц. рев. Головка |
|
|
Количество инструментов |
|
8 |
||
|
Размеры инструментов |
мм |
20х20, Ø25 |
||
|
Точность |
Точность обработки |
|
IT6 |
|
|
Шероховатость обработанной поверхности |
мм |
Ra 0.4~1.6 |
||
|
Круглость обработанной поверхности |
мм |
≤0,003 |
||
|
Точность позиционирования (X, Z) |
мм |
0,005/0,008 |
||
|
Повторяемость позиционирования (X, Z) |
мм |
0,002/0,004 |
||
|
Прочее |
Двигатель СОЖ |
Вт |
480 |
|
|
Скорость потока СОЖ |
м3/час |
2,5 |
||
|
Система ЧПУ |
|
SIEMENS 808D |
||
|
Размеры станка без конвейера |
мм |
1800х1400х1500 |
||
|
Размеры станка с конвейером |
|
2500х1400х1500 |
||
|
Масса станка |
кг |
1800 |
||
