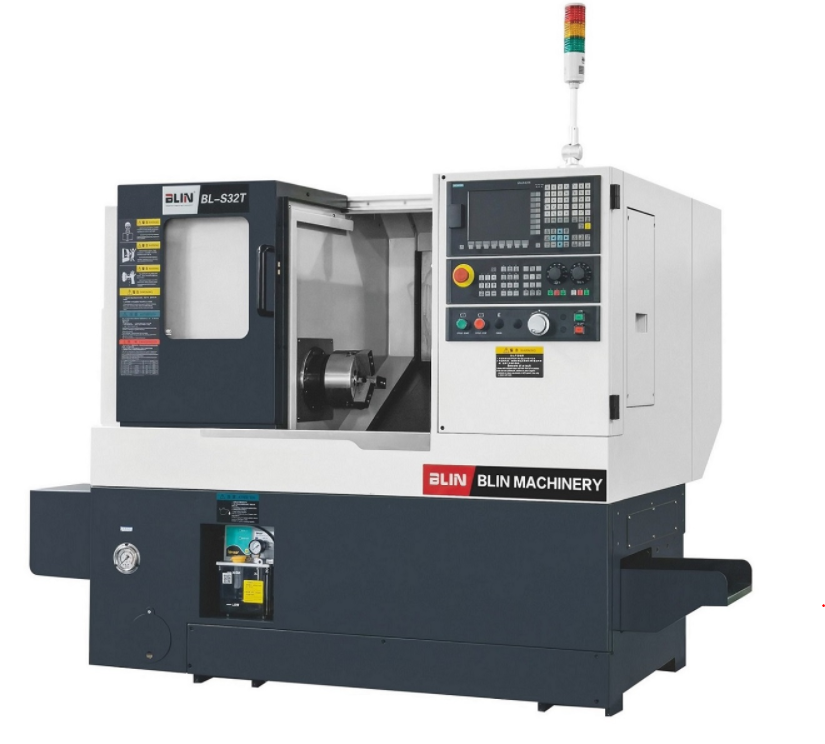

Китай
Станина
Конструкция станины станка полностью повторяет станину станков Японской компании – это литая станина с углом наклона 30° градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Шпиндель
Шпиндель станка установлен в массивном литом корпусе передней бабки, высокопрочный и высокоточный независимый тип шпинделя с втулкой, имеет импортные высокоточные специальные подшипники шпинделя, используется импортная высокоскоростная смазка с липидным покрытием, что уменьшает тепловую деформацию шпинделя, повышает термостойкость и точность.
Направляющие
Станок оснащен направляющими качения роликового типа производства PMI/HIWIN (Тайвань), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Инструментальная плита
Инструментальная плита является экономичным решением для обработки деталей с малым количеством операций. При этом обеспечивается жесткость посадки инструментального блока.
|
|
|||
Наименование |
Ед. изм. |
Характеристика |
||
Функциональные возможности |
Проворачиваемый диаметр над станиной |
мм |
360 |
|
Проворачиваемый диаметр над суппортом |
мм |
90 |
||
Максимальная длина обработки |
мм |
200 |
||
Максимальный обрабатываемый диаметр |
мм |
200 |
||
Главный шпиндель |
Мощность привода шпинделя |
кВт |
5,5 |
|
Частота вращения шпинделя |
об/мин |
5000 |
||
Тип торца шпинделя |
|
А2-4 |
||
Диаметр осевого отверстия в шпинделе |
мм |
46 |
||
Диаметр прутка |
мм |
35 |
||
Размер патрона |
дюйм |
5” |
||
Перемещения |
Перемещение по оси Х |
мм |
290 |
|
Перемещение по оси Z |
мм |
250 |
||
Скорость быстрых перемещений по осям Х/Z |
м/мин |
28/28 |
||
Инструментальная система |
Тип |
|
инструмент. плита |
|
Количество инструментов |
|
5 |
||
Размеры инструментов |
мм |
16х16 (20х20), Ø25 |
||
Точность |
Точность обработки |
|
IT6 |
|
Шероховатость обработанной поверхности |
мм |
Ra 0.4~1.6 |
||
Круглость обработанной поверхности |
мм |
≤0,003 |
||
Точность позиционирования (X, Z) |
мм |
0,005/0,008 |
||
Повторяемость позиционирования (X, Z) |
мм |
0,002/0,004 |
||
Прочее |
Двигатель СОЖ |
Вт |
480 |
|
Скорость потока СОЖ |
м3/час |
2,5 |
||
Система ЧПУ |
|
SIEMENS 808D |
||
Размеры станка без конвейера |
мм |
1800х1400х1500 |
||
Размеры станка с конвейером |
|
2500х1400х1500 |
||
Масса станка |
кг |
1700 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
Система ЧПУ SIEMENS 808D Advanced Инструментальная плита (с 5-тью линейными блоками - держателями для инструментов) |
|
Гидравлический цанговый патрон 5” |
|
Линейные направляющие качения |
|
Централизованная подача СОЖ |
|
3-х цветная сигнальная лампа |
|
Освещение рабочей зоны |
|
Автоматическая система смазки |
|
Система охлаждения |
|
Теплообменник электрошкафа |
|
Ножная педаль для патрона |
|
Защита рабочей зоны |
|
Комплект инструмента для монтажа станка |
|
Регулируемые опоры для установки станка |
|
Техническая документация на русском языке |
