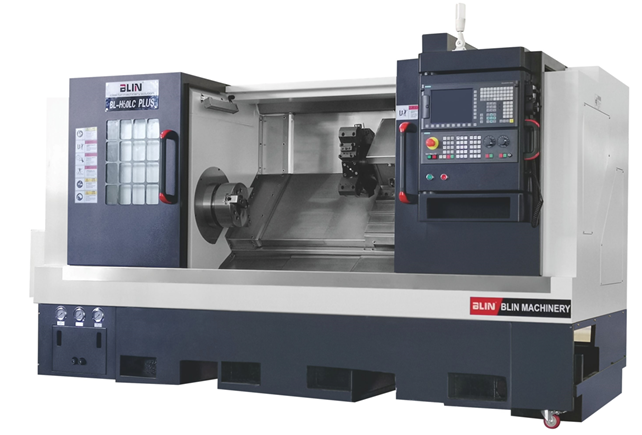

Станина
Литая станина с углом наклона 45° градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Направляющие
Станок оснащен направляющими качения роликового типа производства HIWIN/PMI (Тайвань), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Инструментальная система
10-ти позиционная приводная револьверная головка (MYKUN / GSA, Тайвань) револьверная головка позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента.
|
|
|||
Наименование |
Ед. изм. |
Характеристика |
||
Функциональные возможности |
Проворачиваемый диаметр над станиной |
мм |
600 |
|
Максимальная длина обработки |
мм |
1000/1500/ 2000/3000 |
||
Максимальный обрабатываемый диаметр |
мм |
600 |
||
Главный шпиндель |
Мощность привода шпинделя |
кВт |
18,5/22 |
|
Частота вращения шпинделя |
об/мин |
2500 |
||
Тип торца шпинделя |
|
А2-8 |
||
Отверстие шпинделя |
мм |
87 |
||
Диаметр прутка |
мм |
74 |
||
Размер патрона |
дюйм |
10” |
||
Перемещения |
Перемещение по оси Х |
мм |
320 |
|
Перемещение по оси Z |
мм |
1000/1500/ 2000/3000 |
||
Скорость быстрых перемещений по осям Х/Z |
м/мин |
20/20 |
||
Инструментальная система |
Тип револьверной головы |
|
гидравлич. рев. головка |
|
Количество инструментов |
|
10 |
||
Размеры инструментов |
мм |
32х32, Ø40 |
||
Задняя бабка |
Конус пиноли |
|
МТ6 |
|
Перемещение задней бабки |
мм |
800/1300/ 1800/2800 |
||
Точность |
Точность позиционирования (X, Z) |
мм |
±0,005 |
|
Повторяемость позиционирования (X, Z) |
мм |
±0,003 |
||
Прочее |
Система ЧПУ |
|
SIEMENS 828D |
|
Габариты станка |
мм |
3600/4100/ 4600/5600х 2200х2360 |
||
Масса станка |
кг |
7000 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
Система ЧПУ Fanuc 0i TF Plus (type 5) 10-ти позиционная гидравлическая револьверная головка |
|
Стартовая оснастка для револьверной головки:
|
|
3-х кулачковый гидравлический патрон 10” |
|
Линейные направляющие качения |
|
Направляющие скольжения для задней бабки |
|
Гидравлическая задняя бабка |
|
Централизованная подача СОЖ |
|
3-х цветная сигнальная лампа |
|
Освещение рабочей зоны |
|
Автоматическая система смазки |
|
Теплообменник электрошкафа |
|
Ножная педаль для патрона |
|
Защита рабочей зоны |
|
Комплект инструмента для монтажа станка |
|
Регулируемые опоры для установки станка |
|
Техническая документация на русском языке |
