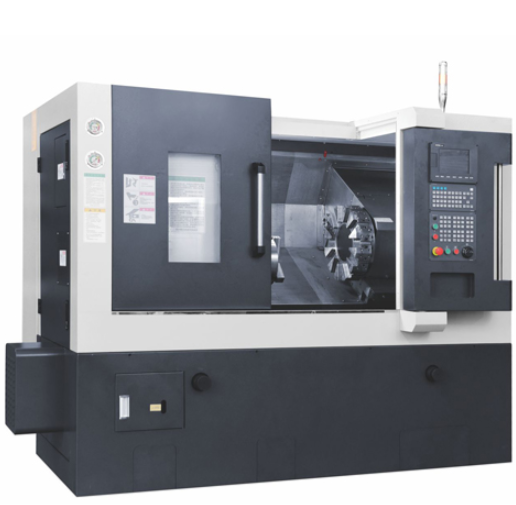

Токарный обрабатывающий центр BLIN BL-H50ТY
Макс. длина обрабатываемой детали, мм: 450
Диаметр отверстия в шпинделе, мм: 66
Мощность шпинделя, кВт: 11
Макс. диаметр обработки над станиной, мм: 560
Макс. диаметр обработки над суппортом, мм: 300
Частота вращения шпинделя, об/мин: 4000
Вес, кг: 4200
Страна-производитель:
Китай
Станина
Литая станина с углом наклона 30 градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Направляющие
Станок оснащен направляющими качения шарикового типа производства THK (Япония), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Инструментальная система
12-ти позиционная приводная револьверная головка BMT55 (YULIN / SWIFT, Тайвань) с осью Y позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает повышенную жесткость и точность положения инструментов во время обработки.
|
|
|||
|
Наименование |
Ед. изм. |
Характеристика |
||
|
Функциональные возможности |
Проворачиваемый диаметр над станиной |
мм |
560 |
|
|
Максимальная длина обработки |
мм |
450 |
||
|
Максимальный обрабатываемый диаметр |
мм |
330 |
||
|
Главный шпиндель |
Мощность привода шпинделя |
кВт |
11 |
|
|
Частота вращения шпинделя |
об/мин |
4000 |
||
|
Тип торца шпинделя |
|
А2-6 |
||
|
Отверстие шпинделя |
мм |
66 |
||
|
Диаметр прутка |
мм |
51 |
||
|
Размер патрона |
дюйм |
8” |
||
|
Перемещения |
Перемещение по оси Х |
мм |
220 |
|
|
Перемещение по оси Z |
мм |
500 |
||
|
Перемещение по оси Y |
мм |
90 |
||
|
Скорость быстрых перемещений по осям Х/Z/Y |
м/мин |
24/24/8 |
||
|
Инструментальная система |
Тип револьверной головы |
|
BMT55 |
|
|
Количество инструментов |
|
12 |
||
|
Размеры инструментов |
мм |
25х25, Ø32 |
||
|
Задняя бабка |
Конус пиноли |
|
МТ4 |
|
|
Перемещение пиноли |
мм |
80 |
||
|
Диаметр пиноли |
мм |
80 |
||
|
Точность |
Точность позиционирования (X, Z) |
мм |
0,008/1000 |
|
|
Повторяемость позиционирования (X, Z) |
мм |
≤0,005 |
||
|
Прочее |
Система ЧПУ |
|
SYNTEC 21TB |
|
|
Габариты станка |
мм |
2600х1800х1900 |
||
|
Масса станка |
кг |
4200 |
||
