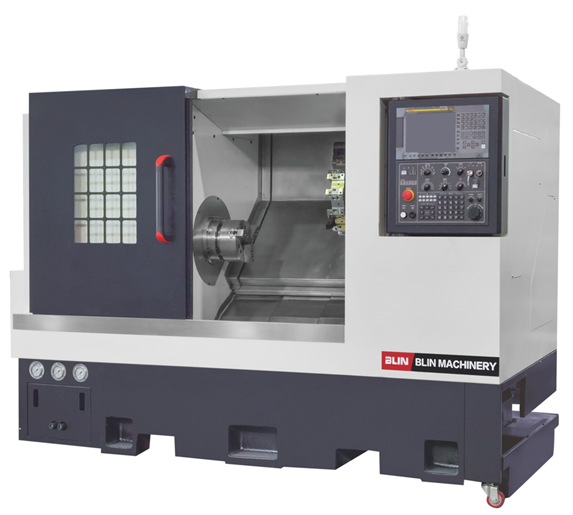

Токарный станок с ЧПУ BLIN BL-H50Q
Макс. длина обрабатываемой детали, мм: 500
Диаметр отверстия в шпинделе, мм: 62
Мощность шпинделя, кВт: 11
Макс. диаметр обработки над станиной, мм: 500
Частота вращения шпинделя, об/мин: 3500
Вес, кг: 3800
Страна-производитель:
Китай
Станина
Литая станина с углом наклона 45° градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Направляющие
Станок оснащен направляющими качения роликового типа производства HIWIN (Тайвань), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Инструментальная система
10-ти позиционная револьверная головка Mykun, Тайвань позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки. Серво-гидравлическая револьверная головка, обеспечивает быструю смену инструмента, хорошую повторяемость, высокую эффективность
|
|
|||
|
Наименование |
Ед. изм. |
Характеристика |
||
|
Функциональные возможности |
Проворачиваемый диаметр над станиной |
мм |
500 |
|
|
Максимальная длина обработки |
мм |
500 |
||
|
Максимальный обрабатываемый диаметр |
мм |
400 |
||
|
Главный шпиндель |
Мощность привода шпинделя |
кВт |
11 |
|
|
Частота вращения шпинделя |
об/мин |
3500 |
||
|
Тип торца шпинделя |
|
А2-6 |
||
|
Отверстие шпинделя |
мм |
62 |
||
|
Диаметр прутка |
мм |
51 |
||
|
Размер патрона |
дюйм |
8” |
||
|
Перемещения |
Перемещение по оси Х |
мм |
210 |
|
|
Перемещение по оси Z |
мм |
500 |
||
|
Скорость быстрых перемещений по осям Х/Z |
м/мин |
30/30 |
||
|
Инструментальная система |
Тип револьверной головы |
|
Серво-гидравлическая |
|
|
Количество инструментов |
|
10 |
||
|
Размеры инструментов |
мм |
25х25, Ø32 |
||
|
Задняя бабка |
Конус пиноли |
|
МТ5 |
|
|
Перемещение задней бабки |
мм |
450 |
||
|
Точность |
Точность позиционирования (X, Z) |
мм |
±0,005 |
|
|
Повторяемость позиционирования (X, Z) |
мм |
±0,003 |
||
|
Прочее |
Система ЧПУ |
|
SIEMENS 808D |
|
|
Габариты станка |
мм |
2500х1500х1700 |
||
|
Масса станка |
кг |
3800 |
||
