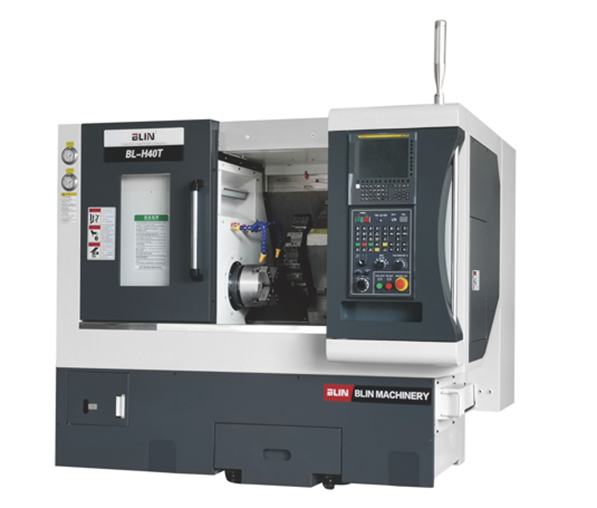

Токарный обрабатывающий центр BLIN BL-H40ТС
Макс. длина обрабатываемой детали, мм: 260
Диаметр отверстия в шпинделе, мм: 56
Мощность шпинделя, кВт: 11
Макс. диаметр обработки над станиной, мм: 400
Частота вращения шпинделя, об/мин: 5000
Вес, кг: 3200
Страна-производитель:
Китай
Станина
Литая станина с углом наклона 30 градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Направляющие
Станок оснащен направляющими качения производства HIWIN (Тайвань), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Инструментальная система
12-ти позиционная приводная револьверная головка BMT40 (YULIN/SWIFT, Тайвань) револьверная головка позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента.
|
|
|||
|
Наименование |
Ед. изм. |
Характеристика |
||
|
Функциональные возможности |
Проворачиваемый диаметр над станиной |
мм |
400 |
|
|
Максимальная длина обработки |
мм |
260 |
||
|
Максимальный обрабатываемый диаметр |
мм |
240 |
||
|
Главный шпиндель |
Мощность привода шпинделя |
кВт |
11 |
|
|
Частота вращения шпинделя |
об/мин |
5000 |
||
|
Тип торца шпинделя |
|
А2-5 |
||
|
Отверстие шпинделя |
мм |
56 |
||
|
Диаметр прутка |
мм |
44 |
||
|
Размер патрона |
дюйм |
6” |
||
|
Перемещения |
Перемещение по оси Х |
мм |
180 |
|
|
Перемещение по оси Z |
мм |
280 |
||
|
Скорость быстрых перемещений по осям Х/Z |
м/мин |
30/30 |
||
|
Инструментальная система |
Тип револьверной головы |
|
BMT-40 |
|
|
Количество инструментов |
|
12 |
||
|
Размеры инструментов |
мм |
20х20, Ø32 |
||
|
Задняя бабка |
Конус пиноли |
|
МТ4 |
|
|
Перемещение пиноли |
мм |
70 |
||
|
Диаметр пиноли |
мм |
70 |
||
|
Точность |
Точность позиционирования (X, Z) |
мм |
0,008/1000 |
|
|
Повторяемость позиционирования (X, Z) |
мм |
≤0,005 |
||
|
Прочее |
Система ЧПУ |
|
SIEMENS 808D |
|
|
Габариты станка |
мм |
2180х1830х1710 |
||
|
Масса станка |
кг |
3200 |
||
