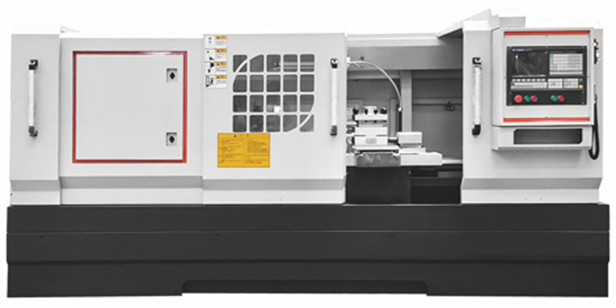

Токарный станок с ЧПУ BLIN BL-CKВ6150
Макс. длина обрабатываемой детали, мм: 1000/1500/2000
Диаметр отверстия в шпинделе, мм: 140
Мощность шпинделя, кВт: 7,8
Макс. диаметр обработки над станиной, мм: 500
Макс. диаметр обработки над суппортом, мм: 270
Частота вращения шпинделя, об/мин: 80-800
Вес, кг: до 3200
Страна-производитель:
Китай
Станина
Цельнолитая прямая станина из композитного чугуна с направляющими скольжения обеспечивает высокую виброустойчивость и точность при обработке. Жесткая конструкция направляющих, рассчитанная методом конечных элементов, позволяет достичь безупречного результат. Все станины подвергаются процедуре старения для снятия остаточных напряжений и деформаций.
Шпиндель
Высокоточный независимый шпиндель с втулкой установлен в массивном литом корпусе передней бабки. Станки серии СКВ оснащены увеличенным отверстием шпинделя, что значительно расширяет его технологические возможности и позволяет обрабатывать прутковые заготовки большого диаметра. Подшипники KLUBER lipid (Германия) с использованием высокоскоростной смазки с липидными свойствами позволяют уменьшить тепловую деформацию шпинделя, что в свою очередь повышает термостойкость и точность обработки.
4-позиционная револьверная головка
В стандартном исполнении станок оснащён 4-позиционной револьверной головкой. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки.
(По требованию заказчика может опционально оснащаться 6- или 8- поз. револьверной головкой Pragati).
|
|
|||
|
Наименование |
Ед. изм. |
Характеристика |
||
|
Функциональные возможности |
Расстояние между направляющими |
мм |
400 |
|
|
Диаметр обработки над станиной |
мм |
500 |
||
|
Диаметр обработки над суппортом |
мм |
270 |
||
|
Максимальная обрабатываемая длина |
мм |
1000/1500/2000 |
||
|
Максимальный вес заготовки |
кг |
1000 |
||
|
Главный шпиндель |
Мощность привода шпинделя |
кВт |
7,5 |
|
|
Частота вращения шпинделя |
об/мин |
80-800 |
||
|
Диаметр осевого отверстия шпинделя |
мм |
Ø 140 |
||
|
Размер патрона |
мм |
Ø400 |
||
|
Перемещения |
Перемещение по оси Х |
мм |
270 |
|
|
Перемещение по оси Z |
мм |
850/1350/1850 |
||
|
Ускоренное перемещение по оси X |
м/мин |
4 |
||
|
Ускоренное перемещение по оси Z |
м/мин |
6 |
||
|
Точность позиционирования осей X / Z |
мм |
±0.015 |
||
|
Повторяемость позиционирования осей X / Z |
мм |
±0.006 |
||
|
Инструментальная система |
Тип револьверной головы и количество инструментов |
|
4-позиционная |
|
|
Размеры инструментов |
мм |
32х32 |
||
|
Задняя бабка |
Перемещение пиноли |
мм |
150 |
|
|
Диаметр пиноли |
мм |
75 |
||
|
Конус пиноли |
|
МТ5 |
||
|
Прочее |
Система ЧПУ |
|
GSK/808D*/0i TF * |
|
|
Размеры станка |
мм |
2950х1650х1700(1000) 3450x1650x1700(1500) 3950x1650x1700(2000) |
||
|
Масса станка нетто |
кг |
2600(1000) 2900(1500) 3200(2000) |
||
* опционально
