  • Токарный станок с ЧПУ BLIN BL-CK7550

Токарный станок с ЧПУ BLIN BL-CK7550

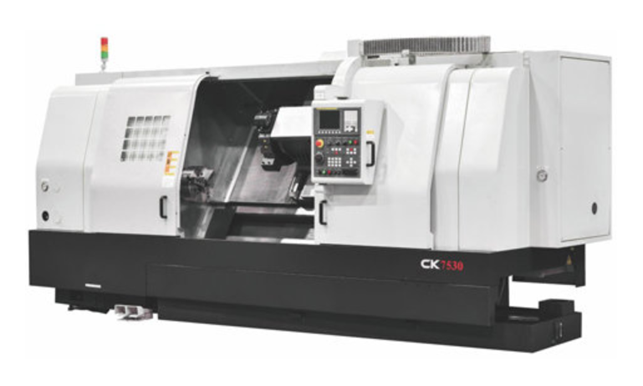

  • Токарный станок с ЧПУ BLIN BL-CK7550 изображение
BLIN
Перемещение по осям X/Y/Z, мм: 385/-/1540 (/ 2040 / 3050)
Макс. длина обрабатываемой детали, мм: 1500/2000/3000
Диаметр отверстия в шпинделе, мм: 135
Мощность шпинделя, кВт: 30/37
Макс. диаметр обработки над станиной, мм: 850
Макс. диаметр обработки над суппортом, мм: 600
Вес, кг: 14000 / 16000 / 20000
Все характеристики
Отправить запрос

Страна-производитель:

Китай

Китай

  • Описание
  • Характеристики
Описание

Станина

Цельнолитая станина с углом наклона 60° градусов имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Коробка направляющих имеет высокую жесткость, подходящая для тяжелых токарных станков. Контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.

Шпиндель

Шпиндель станка установлен в массивном литом корпусе передней бабки, высокопрочный и высокоточный независимый тип шпинделя с втулкой, имеет импортные высокоточные специальные подшипники шпинделя, используется импортная высокоскоростная смазка с липидным покрытием, что уменьшает тепловую деформацию шпинделя, повышает термостойкость и точность.

Система управления

В стандартной комплектации устанавливается ЧПУ Fanuc 0i-TF с экраном 8’’ и Manual Guide (опция) или ЧПУ Siemens 828В (опция) с программным продуктом Shop Turn (опция).

Инструментальная система

8 (*12)-ти позиционная револьверная головка PRAGATI позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки. Револьверная головка SERVO, обеспечивает быструю смену инструмента, хорошую повторяемость, высокую эффективность
Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование

Ед. изм.

Характеристика

Функциональные возможности

Проворачиваемый диаметр над станиной

мм

850

Проворачиваемый диаметр над суппортом

мм

600

Максимальная обрабатываемая длина

мм

1500 / 2000 / 3000

Максимальный обрабатываемый диаметр

мм

750

Максимальный вес заготовки

кг

3000

Главный шпиндель

Мощность привода шпинделя

кВт

30/37

Частота вращения шпинделя

об/мин

редуктор

Конус шпинделя

ASA

А2-11

Диаметр осевого отверстия шпинделя

мм

135

Диаметр прутка

мм

90

Гидравлический патрон

дюйм

21

Перемещения

Перемещение по оси Х

мм

385

Перемещение по оси Z

мм

1540 / 2040 / 3050

Наружный диаметр ШВП на осях Х, Z

мм

-

Ускоренное перемещение по оси X

м/мин

10

Ускоренное перемещение по оси Z

м/мин

12

Инструментальная система

Тип револьверной головы и количество инструментов



8-позиционная гидравлическая (*12-ти)

Размеры инструментов

мм

32х32, Ø63

Время смены инструмента

сек

0,4

Время смены инструмента на противоположный

мм

0,57

Задняя бабка

Перемещение пиноли

мм

150

Диаметр пиноли

мм

150

Конус пиноли



МТ6

Прочее

Точность обработки



IT6

Шероховатость

мм

Ra 04~1.6

Круглость обработанной поверхности

мм

≤0,004

Точность позиционирования (X, Z)

мм

0,004/0,005 (0,007)

Точность репозиционирования (X, Z)

мм

0,004/0,007 (0,009)

Система ЧПУ



FANUC / SIEMENS

Размеры станка

мм

5420/5870/7360х2800х 2770

Масса станка

кг

14000 / 16000 / 20000

*ОПЦИОНАЛЬНО

  • Комментарии
Загрузка комментариев...

Поделиться
Назад к списку
  • Токарное оборудование
    • Горизонтальные
    • Вертикальные
    • Универсальные
    • Токарно-фрезерные
    • Карусельные
    • Автоматы продольного точения
  • Фрезерное оборудование
  • Шлифовальное оборудование
  • Электроэрозионное оборудование
  • Гибочное оборудование
  • Листообрабатывающее оборудование
  • Пружинонавивочное оборудование
  • Сверлильное оборудование
  • Ленточнопильное оборудование
  • Аддитивные технологии

Подписывайтесь на наши рассылки

актуальная "Складская программа" Инкор в подарок
ИНКОР
Металлообрабатывающее оборудование.
Сервис. Комплектующие
  • Телефон: +7 (342) 235-75-60
  • Почта: info@in-core.ru
  • Фактический адрес:
    Пермь, ул. Екатерининская, 177а
Оборудование
  • Токарное
  • Фрезерное
  • Шлифовальное
  • Заточное
  • Листообработка
  • Гибочное
Оснастка
  • Поворотные столы
  • Системы измерения
  • Сервис
  • Лизинг
  • Реализованные проекты
  • Доставка
  • Компания
  • Контакты
Присоединяйтесь к нам
Политика конфиденциальности © 2023 Все права защищены.
