  • Токарный станок с ЧПУ BLIN BL-CK7516A

Токарный станок с ЧПУ BLIN BL-CK7516A

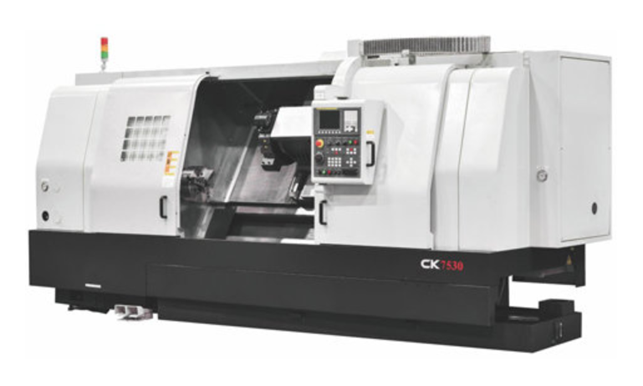

  • Токарный станок с ЧПУ BLIN BL-CK7516A изображение
BLIN
Перемещение по осям X/Y/Z, мм: 165/-/1030
Макс. длина обрабатываемой детали, мм: 1000
Диаметр отверстия в шпинделе, мм: 57
Мощность шпинделя, кВт: 7.5/11
Макс. диаметр обработки над станиной, мм: 400
Макс. диаметр обработки над суппортом, мм: 260
Частота вращения шпинделя, об/мин: 80~3500
Вес, кг: 4500
Все характеристики
Отправить запрос

Страна-производитель:

Китай

Китай

  • Описание
  • Характеристики
Описание

Станина

Цельнолитая станина с углом наклона 45° градусов имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Коробка направляющих имеет высокую жесткость, подходящая для тяжелых токарных станков. Контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.

Шпиндель

Шпиндель станка установлен в массивном литом корпусе передней бабки, высокопрочный и высокоточный независимый тип шпинделя с втулкой, имеет импортные высокоточные специальные подшипники шпинделя, используется импортная высокоскоростная смазка с липидным покрытием, что уменьшает тепловую деформацию шпинделя, повышает термостойкость и точность.

Система управления

В стандартной комплектации устанавливается ЧПУ Fanuc 0i-TF с экраном 8’’ и Manual Guide (опция) или ЧПУ Siemens 828В (опция) с программным продуктом Shop Turn (опция).

Инструментальная система

8-ти (12-ти) позиционная револьверная головка PRAGATI позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки. Револьверная головка SERVO, обеспечивает быструю смену инструмента, хорошую повторяемость, высокую эффективность.


Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование

Ед. изм.

Характеристика

Функциональные возможности

Проворачиваемый диаметр над станиной

мм

400

Проворачиваемый диаметр над суппортом

мм

260

Максимальная обрабатываемая длина

мм

1000

Максимальный обрабатываемый диаметр

мм

285

Максимальный вес заготовки

кг

360 (патрон 6``), 550 (патрон 8``)

Главный шпиндель

Мощность привода шпинделя

кВт

7,5 / 11

Частота вращения шпинделя

об/мин

80~3500

Конус шпинделя

ASA

А2-5

Диаметр осевого отверстия шпинделя

мм

57

Диаметр прутка

мм

42

Гидравлический патрон

дюйм

6

Перемещения

Перемещение по оси Х

мм

165

Перемещение по оси Z

мм

1030

Наружный диаметр ШВП на осях Х, Z

мм

Ø28/40

Ускоренное перемещение по оси X

м/мин

12

Ускоренное перемещение по оси Z

м/мин

16

Инструментальная система

Тип револьверной головы и количество инструментов



8-позиционная гидравлическая (*12-ти)

Размеры инструментов

мм

20х20, Ø32

Время смены инструмента

сек

0,4

Время смены инструмента на противоположный

мм

0,57

Задняя бабка

Перемещение пиноли

мм

80

Диаметр пиноли

мм

70

Конус пиноли



МТ4

Прочее

Точность обработки



IT6

Шероховатость

мм

Ra 04~1.6

Круглость обработанной поверхности

мм

≤0,0025

Точность позиционирования (X, Z)

мм

0,004/0,006

Точность репозиционирования (X, Z)

мм

0,004/0,009

Система ЧПУ



FANUC / SIEMENS

Размеры станка

мм

3200х1700х1970

Масса станка

кг

4500

*ОПЦИОНАЛЬНО

  • Комментарии
Загрузка комментариев...

Поделиться
Назад к списку
  • Токарное оборудование
    • Горизонтальные
    • Вертикальные
    • Универсальные
    • Токарно-фрезерные
    • Карусельные
    • Автоматы продольного точения
  • Фрезерное оборудование
  • Шлифовальное оборудование
  • Электроэрозионное оборудование
  • Гибочное оборудование
  • Листообрабатывающее оборудование
  • Пружинонавивочное оборудование
  • Сверлильное оборудование
  • Ленточнопильное оборудование
  • Аддитивные технологии

Подписывайтесь на наши рассылки

актуальная "Складская программа" Инкор в подарок
ИНКОР
Металлообрабатывающее оборудование.
Сервис. Комплектующие
  • Телефон: +7 (342) 235-75-60
  • Почта: info@in-core.ru
  • Фактический адрес:
    Пермь, ул. Екатерининская, 177а
Оборудование
  • Токарное
  • Фрезерное
  • Шлифовальное
  • Заточное
  • Листообработка
  • Гибочное
Оснастка
  • Поворотные столы
  • Системы измерения
  • Сервис
  • Лизинг
  • Реализованные проекты
  • Доставка
  • Компания
  • Контакты
Присоединяйтесь к нам
Политика конфиденциальности © 2023 Все права защищены.
