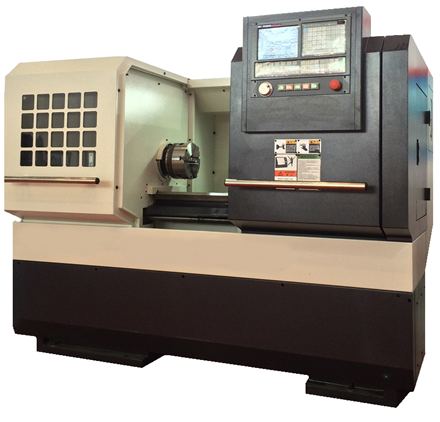

Токарный станок с ЧПУ BL-CK6136
Станина
Цельнолитая прямая станина с направляющими скольжения, что обеспечивает дополнительную виброустойчивость и точность при обработке. Жесткая коробка направляющих, высокая жесткость, подходящее для тяжелых токарных станков.
Шпиндель
Шпиндель станка установлен в массивном литом корпусе передней бабки, высокопрочный и высокоточный независимый тип шпинделя с втулкой, имеет импортные высокоточные специальные подшипники шпинделя, используется импортная высокоскоростная смазка с липидным покрытием, что уменьшает тепловую деформацию шпинделя, повышает термостойкость и точность.
Система управления
Siemens 808D ADVANCED является развитием популярной системы SINUMERIK и самым мощным решением ЧПУ в своем классе. Для управления и программирования на станке используется хорошо зарекомендовавшая себя простая и удобная HMI Operate BASIC.
|
|
|||
|
Наименование |
Ед. изм. |
Характеристика |
||
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
360 |
|
|
Диаметр обработки над суппортом |
мм |
200 |
||
|
Максимально обрабатываемая длина |
мм |
750 |
||
|
Главный шпиндель |
Мощность привода шпинделя |
кВт |
7.5 |
|
|
Частота вращения шпинделя |
об/мин |
10-1047, 290-3000 |
||
|
Торец шпинделя |
ASA |
C6 |
||
|
Диаметр осевого отверстия шпинделя |
мм |
51 |
||
|
Гидравлический патрон |
дюйм |
8 |
||
|
Перемещения |
Перемещение по оси Х |
мм |
210 |
|
|
Перемещение по оси Z |
мм |
600 |
||
|
Ускоренное перемещение по оси X |
м/мин |
4 |
||
|
Ускоренное перемещение по оси Z |
м/мин |
4 |
||
|
Инструментальная система |
Тип револьверной головы и количество инструментов |
|
6-позиционная электрическая |
|
|
Размеры инструментов |
мм |
20х20 |
||
|
Задняя бабка |
Перемещение пиноли |
мм |
100 |
|
|
Диаметр пиноли |
мм |
60 |
||
|
Конус пиноли |
|
МТ4 |
||
|
Прочее |
Система ЧПУ |
|
SIEMENS 808D |
|
|
Размеры станка |
мм |
2100х1350х1700 |
||
|
Масса станка |
кг |
1300 |
||
