Станина
Цельнолитая прямая станина из композитного чугуна с направляющими скольжения обеспечивает высокую виброустойчивость и точность при обработке. Жесткая конструкция направляющих, расположенных на расстоянии 755 мм друг от друга, позволяет достичь безупречного результата на тяжелых режимах точения. Все станины подвергаются процедуре старения для снятия остаточных напряжений и деформаций.
Шпиндель
Шпиндельный узел, приспособлен для нагруженной работы, и одновременно хорошо сбалансирован для точной обработки на высоких скоростях вращения. Станок комплектуется 3-х диапазонной коробкой скоростей с ручным переключением передач. Главный шпиндель поддерживается в 3-х точках прецизионными подшипниками, шестерни коробки скоростей закалены и отшлифованы и имеют систему автоматической смазки.
Револьверная головка
В стандартном исполнении станок оснащён 4-х позиционным резцедержателем с сервоприводом. Опционально станок возможно оснастить револьверной головкой на 6 и 8 позиций.

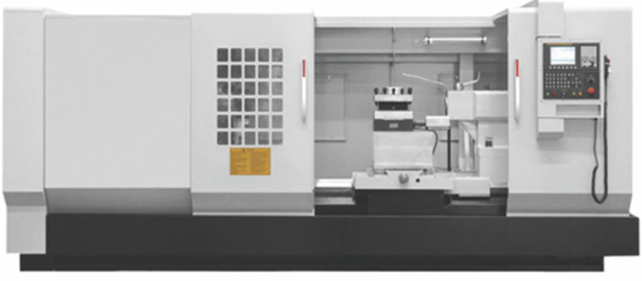

Токарный станок с ЧПУ BL-CK61100/61125/61140/61160
| Диаметр отверстия в шпинделе, мм | 130 |
| Мощность шпинделя, кВт | 22 |
| Макс. диаметр обработки над станиной, мм | 1000/1250/1400/1600 |
| Макс. диаметр обработки над суппортом, мм | 610/850/1000/1200 |
Все характеристики
Отправить запрос
Описание
Характеристики
|
|
Характеристики |
Ед. изм. |
BL-CK61100 |
BL-CK61125 |
BL-CK61140 |
BL-CK61160 |
|
Функциональные возможности |
Расстояние между направляющими |
мм |
755 |
|||
|
Максимальный диаметр над станиной |
мм |
1000 |
1250 |
1400 |
1600 |
|
|
Максимальный диаметр над суппортом |
мм |
610 |
850 |
1000 |
1200 |
|
|
Расстояние между центрами |
мм |
1500/3000/4000/5000/6000 |
||||
|
Максимальный вес детали |
кг |
300 |
||||
|
Главный шпиндель |
Отверстие шпинделя |
мм |
Ø130 |
|||
|
Конус шпинделя |
|
МТ6 Ø 140 |
||||
|
Частота вращения шпинделя |
об/мин |
4-300 (4 ступени) |
||||
|
Размер патрона |
мм |
Ø1000 |
||||
|
Мощность двигателя шпинделя |
кВт |
22 |
||||
|
Перемещения |
Перемещение по оси Х |
мм |
520 |
620 |
720 |
720 |
|
Перемещение по оси Z |
мм |
1350/2850/3850/4850/5850 |
||||
|
Скорость быстрых перемещений по осям X/Z |
м/мин |
4/6 |
||||
|
Инструментальная
система |
Тип револьверной головы |
|
4-позиционная |
|||
|
Размеры инструментов |
мм |
40х40 |
||||
|
Задняя бабка |
Перемещение пиноли |
мм |
300 |
|||
|
Диаметр пиноли |
мм |
Ø160 |
||||
|
Конус пиноли |
|
МТ6 |
||||
|
Прочее |
Система ЧПУ |
|
GSK980ТDb |
|||
|
Размеры станка |
мм |
5000/6500/ 7500/8500/ 9500x2100x 2100 |
5000/6500/ 7500/8500/ 9500х2250х 2300
|
5000/6500/ 7500/8500/ 9500x2350х 2450 |
5000/6500/ 7500/8500/ 9500x2350х 2600 |
|
|
Масса станка |
кг |
10000/11500/ 12500/13500/ 14500 |
11000/12500/ 13500/14500/ 15500 |
12000/13500/ 14500/15500/ 16500
|
13000/14500/ 15500/16500/ 17500 |
|
Комплектация
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
|
Система ЧПУ GSK980TDb |
|
|
Шпиндель с 4-х ступенчатой ручной коробкой скоростей |
|
|
4-позиционный резцедержатель |
|
|
Ручной 4-х кулачковый патрон Æ1000 мм с независимым перемещением кулачков |
|
|
Направляющие скольжения |
|
|
Ручная задняя бабка |
|
|
Централизованная подача СОЖ |
|
|
Освещение рабочей зоны |
|
|
Автоматическая система смазки |
|
|
Защита рабочей зоны |
|
|
Комплект инструмента для монтажа станка |
|
|
Регулируемые опоры для установки станка |
|
|
Техническая документация на русском языке |
|
Опции
|
ОПЦИИ: |
|
|
Система ЧПУ SIEMENS 808D ADVANCED (осевые привода Siemens) |
|
|
Система ЧПУ FANUC 0i TF(5) (осевые привода Fanuc) |
|
|
Электрокомпаненты SCHNEIDER |
|
|
Кондиционер электрошкафа |
|
|
Блокировка передней двери с помощью датчика, боковая дверь блокируется с помощью болтов (в соответствии со стандартом безопасности CE). |
|
