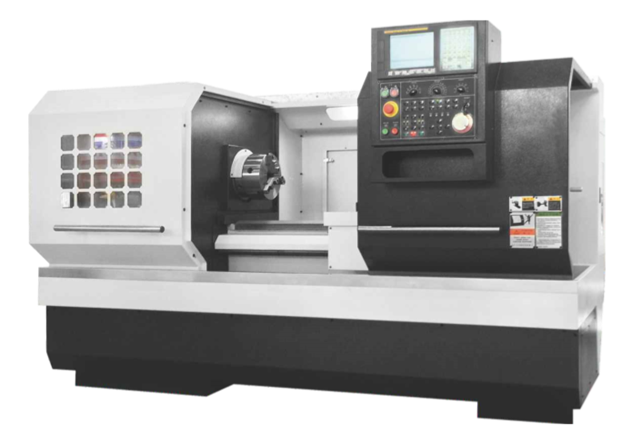

Токарный станок с ЧПУ BLIN BL-CAK6140/6150/6161/6166/6180
Диаметр отверстия в шпинделе, мм: 52(Опц.: 80/104)
Мощность шпинделя, кВт: 7.5/11
Макс. диаметр обработки над станиной, мм: 400/500/610/660/800
Макс. диаметр обработки над суппортом, мм: 210/300/370/400/540
Страна-производитель:
Китай
Станина
Цельнолитая прямая станина из композитного чугуна с направляющими скольжения обеспечивает высокую виброустойчивость и точность при обработке. Жесткая конструкция направляющих, рассчитанная методом конечных элементов, позволяет достичь безупречного результата даже на тяжелых режимах точения. Все станины подвергаются процедуре старения для снятия остаточных напряжений и деформаций.
Шпиндельная бабка
Шпиндельный узел, приспособлен для нагруженной работы, и одновременно хорошо сбалансирован для точной обработки на высоких скоростях вращения. Станок комплектуется 3-х диапазонной коробкой скоростей с ручным переключением передач. Главный шпиндель поддерживается в 3-х точках прецизионными подшипниками, шестерни коробки скоростей закалены и отшлифованы и имеют систему автоматической смазки.
Револьверная головка
В стандартном исполнении станок оснащён 4-х позиционным резцедержателем с сервоприводом. Опционально станок возможно оснастить револьверной головкой на 6 позиций.
Система ЧПУ GSK 980TDb
GSK 980TDb – это специально разработанная система ЧПУ для токарных станков и токарных обрабатывающих центров.
-
Цветной монитор 7,4”
-
Одновременная интерполяция 3-х осей (для станков с приводным инструментом)
-
Графические отображения траектории инструмента
-
Объём памяти 40Мб (до 10 000 программ)
-
Программирование в ISO кодах (M, G коды)
-
Поддержка макропрограммирования
-
Интерфейс на русском, английском и др. языках
|
|
Характеристики |
Ед. изм. |
CAK6140 |
CAK6150 |
CAK6161 |
CAK6166 |
CAK6180 |
|
Функциональные возможности |
Расстояние между направляющими |
мм |
400 |
||||
|
Максимальный диаметр над станиной |
мм |
400 |
500 |
610 |
660 |
800 |
|
|
Максимальный диаметр над суппортом |
мм |
210 |
280 |
370 |
400 |
540 |
|
|
Расстояние между центрами |
мм |
750 |
1000 |
1500 |
2000 |
3000 |
|
|
Максимальный вес детали |
кг |
300 |
|||||
|
Главный шпиндель |
Отверстие шпинделя |
мм |
Ø52(Опц.: Ø80/ Ø104) |
||||
|
Конус шпинделя |
|
МТ6 (отверстие шпинделя Ø52); Ø90 1:20 (отверстие шпинделя Ø80); Ø113 1:20 (отверстие шпинделя Ø104) |
|||||
|
Частота вращения шпинделя |
об/мин |
Независимый шпиндель: 100~1600; Коробка скоростей (3 ступени):21~150,66~500,162~1500 |
|||||
|
Тип торца шпинделя |
|
C6(отверстие шпинделя Ø52); D8(отверстие шпинделя Ø80, Ø104) |
|||||
|
Размер патрона |
дюйм |
8“/10“ |
|||||
|
Мощность двигателя шпинделя |
кВт |
7,5 |
11 |
||||
|
Перемещения |
Перемещение по оси Х |
мм |
250 |
260 |
320 |
340 |
410 |
|
Перемещение по оси Z |
мм |
600 |
850 |
1350 |
1850 |
2850 |
|
|
Диаметр ШВП осей X/Z |
мм |
25/50 |
|||||
|
Точность позиционирования осей X/Z |
мм |
±0.015 |
|||||
|
Повторяемость позиционирования осей X/Z |
мм |
±0.006 |
|||||
|
Скорость быстрых перемещений по осям X/Z |
м/мин |
4/6 |
|||||
|
Инструментальная
система |
Тип револьверной головы и количество инструментов |
|
Вертикальная 4Т/Горизонтальная 6,8Т |
||||
|
Размеры инструментов |
мм |
25х25 |
|||||
|
Задняя бабка |
Перемещение пиноли |
мм |
150 |
||||
|
Диаметр пиноли |
мм |
Ø75 |
|||||
|
Конус пиноли |
|
МТ5 |
|||||
|
Точность |
Точность токарной обработки |
|
IT6-7 |
||||
|
Шероховатость токарной обработки |
мм |
Ra1,6 |
|||||
|
Круглость токарной обработки |
мм |
0,005 |
|||||
|
Плоскостность токарной обработки |
мм |
0,025/300 |
|||||
|
Прочее |
Размеры станка |
мм |
2450/2700/3200/3700/4700х 1600х1800 |
2500/2750/3250/3750/4750х1650х1900 |
|||
|
Масса станка |
кг |
2100/2200/ 2300/2700/ 3500 |
2200/2300/ 2400/2800/ 3600 |
2250/2400/ 2600/2850/ 3650
|
2300/2450/ 2650/2900/ 3700 |
2400/2550/ 2750/3000/ 3800 |
|
