Китай

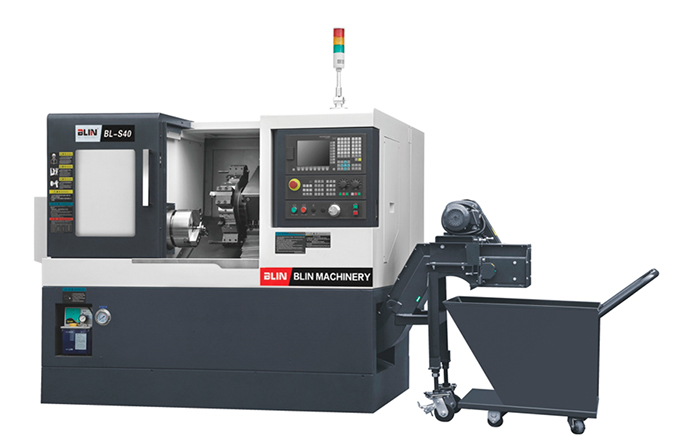

Цельнолитая станина с углом наклона 30° градусов имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Коробка направляющих имеет высокую жесткость, подходящая для тяжелых токарных станков. Контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Шпиндель
Шпиндель станка установлен в массивном литом корпусе передней бабки, высокопрочный и высокоточный независимый тип шпинделя с втулкой, имеет импортные высокоточные специальные подшипники шпинделя, используется импортная высокоскоростная смазка с липидным покрытием, что уменьшает тепловую деформацию шпинделя, повышает термостойкость и точность.
Система управления
Siemens 808D ADVANCED является развитием популярной системы SINUMERIK и самым мощным решением ЧПУ в своем классе. Для управления и программирования на станке используется хорошо зарекомендовавшая себя простая и удобная.
По требованию заказчика станок может быть оснащен системой ЧПУ Siemens 828D/Fanuc 0i-TF (Опция)
Инструментальная система
8-ми (12-ти по опции) позиционная револьверная головка PRAGATI позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки. Револьверная головка SERVO, обеспечивает быструю смену инструмента, хорошую повторяемость, высокую эффективность.
Наименование |
Ед. изм. |
Характеристика
|
||
Функциональные возможности |
Проворачиваемый диаметр над станиной |
мм |
500 |
|
Проворачиваемый диаметр над суппортом |
мм |
275 |
||
Максимальная обрабатываемая длина |
мм |
320 |
||
Максимальный обрабатываемый диаметр |
мм |
340 |
||
Главный шпиндель |
Мощность привода шпинделя |
кВт |
7.5 |
|
Частота вращения шпинделя |
об/мин |
5000 |
||
Конус шпинделя |
ASA |
А2-5 |
||
Диаметр осевого отверстия шпинделя |
мм |
56 |
||
Диаметр прутка |
мм |
44 |
||
Гидравлический патрон |
дюйм |
6 |
||
Перемещения |
Перемещение по оси Х |
мм |
160+20 |
|
Перемещение по оси Z |
мм |
420 |
||
Ускоренное перемещение по оси X |
м/мин |
30 |
||
Ускоренное перемещение по оси Z |
м/мин |
30 |
||
Инструментальная система |
Тип револьверной головы и количество инструментов |
|
8/12(опция) –позиционная, гидравлическая |
|
Размеры инструментов |
мм |
25х25, Ø40 |
||
Время смены инструмента |
сек |
0,4 |
||
Время смены инструмента на противоположный |
мм |
0,57 |
||
Задняя бабка |
Перемещение пиноли |
мм |
90 |
|
Диаметр пиноли |
мм |
70 |
||
Конус пиноли |
|
МТ4 |
||
Прочее |
Точность обработки |
|
IT6 |
|
Шероховатость |
мм |
Ra 04~1.6 |
||
Круглость обработанной поверхности |
мм |
≤0,003 |
||
Точность позиционирования (X, Z) |
мм |
0,005/0,008 |
||
Точность репозиционирования (X, Z) |
мм |
0,002/0,004 |
||
Система ЧПУ |
|
SIEMENS 808D |
||
Размеры станка |
мм |
1900 х 1460 х 1560 |
||
Размеры станка с конвейером для стружки |
мм |
2700 х 1460 х 1560 |
||
Масса станка |
кг |
2700 |
Система ЧПУ SIEMENS 808D |
|
8-позиционная гидравлическая револьверная головка |
|
Патрон 3-х кулачковый гидравлический 6” |
|
Шариковые направляющие качения |
|
Гидравлическая задняя бабка |
|
Теплообменник электрошкафа |
|
Централизованная подача СОЖ |
|
Освещение рабочей зоны |
|
Автоматическая система смазки |
|
Система охлаждения |
|
Защита рабочей зоны |
|
Комплект инструмента для монтажа станка |
|
Регулируемые опоры для установки станка |
|
Техническая документация на русском языке |
