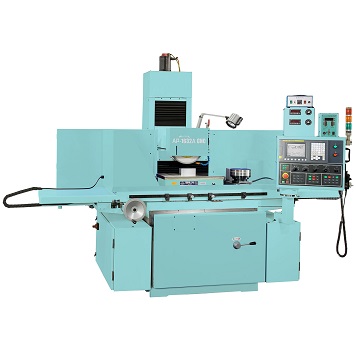

Шлифовальный станок обладает высокими характеристиками точности, производительности, стабильности, долговечности, удобства в работе и требует минимального обслуживания.
Жесткая конструкция шпинделя с 4-мя подшипниками класса 7 (P4) с предварительным натягом и биением конуса 0,0015 мм, обеспечивает тихую без вибрационную обработку для лучшей точности деталей и финишной обработкой.
Все отлитые детали закалены и термообработаны для достижения стабильности конструкции станка и уменьшения деформации под нагрузкой. Массивная цельнолитая колонна усилена ребрами жесткости. Автоматическая система смазки постоянно смазывает суппорт, направляющие колонны, подшипники и ходовой винт циркуляционным фильтрованным маслом для лучшей работы станка и увеличивает срок службы станка.
Монолитная станина из сплава “Mechanite”, что обеспечивает высокую виброустойчивость, прочность и надежность. Геометрия станины компенсирует температурные расширения при длительной работе оборудования, что в сочетании с особым расположением ребер жесткости гарантирует абсолютную прочность.
Двигатель шпинделя динамически сбалансирован для уменьшения вибрационного смещения и имеет высокую выходную мощность для достижения высоких стандартов точности обработки и лучших показателей шлифования.
Высокоточные направляющие скольжения закалены и отшлифованы, а антифрикционное покрытие устраняет прерывистое перемещение на малой скорости, минимизирует износ и поддерживает высокую точность работы в течении длительного времени.
Механизм реверсирования стола происходит с помощью бесконтактных переключателей и с гидравлическим приводом, скорость перемещения стола переменна.
Наименование |
Ед. изм. |
APL-2460 |
Возможности обработки |
|
|
Размеры стола |
мм |
600×1500 |
Ход по оси Х |
мм |
1700 |
Ход по оси Z |
мм |
310 |
Расстояние от стола до центра шпинделя |
мм |
700 |
Максимальная нагрузка на стол (включая патрон) |
кг |
2000 |
Ось Х |
|
|
Ручное перемещение |
мм |
1850 |
Гидравлическое перемещение |
мм |
1800 |
Скорость перемещения стола |
м/мин |
25 |
Мощность сервопривода |
кВт |
1,8 |
Ось Y |
|
|
Ускоренное перемещение |
мм/мин |
1-5 |
Перемещение за оборот маховика |
мм |
0.1/0.01/0.001 |
Мощность сервопривода |
кВт |
1,8 |
Ось Z |
|
|
Ускоренное перемещение по оси Z |
м/мин |
1-15 |
Перемещение за оборот маховика |
мм |
0.1/0.01/0.001 |
Мощность сервопривода |
кВт |
2,2 |
Шлифовальная бабка |
|
|
Размер шлифовального круга |
мм |
Ø355х50хØ127 |
Окружная скорость шлифовального круга |
м/мин |
2000 |
Частота вращения шлифовального круга |
об/мин |
1760 |
Мощность привода шлифовального круга |
кВт |
7,5 |
Упаковочные размеры станка (Д×Ш×В) |
мм |
4520х2280х2450 |
Масса станка |
кг |
6210 |
Система ЧПУ Fanuc 0i Mate-MD
Шлифовальный круг с фланцем – 1 шт.
Балансировочный стенд с оправкой
Система охлаждения с магнитным сепаратором и бумажным фильтром
Защита от разбрызгивания СОЖ
Устройство для смены шлиф. круга
Комплект инструмента для монтажа станка
Регулируемые опоры для установки станка
Освещение рабочей зоны
Оптическая линейка по оси Y
Техническая документация на русском языке
