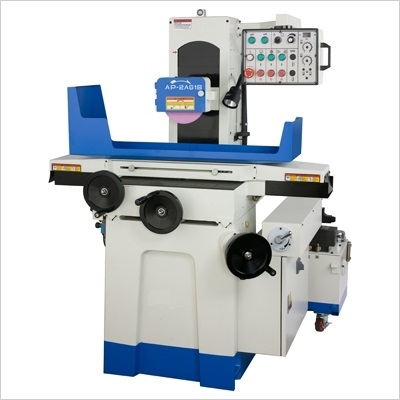

Шлифовальный станок АP-618 обладает высокими характеристиками точности, производительности, стабильности, долговечности, удобства в работе и требует минимального обслуживания.
Жесткая конструкция шпинделя с 4-мя подшипниками класса 7 (P4) с предварительным натягом и биением конуса 0,0015 мм, обеспечивает тихую без вибрационную обработку для лучшей точности деталей и финишной обработкой.
Все отлитые детали закалены и термообработаны для достижения стабильности конструкции станка и уменьшения деформации под нагрузкой. Массивная цельнолитая колонна усилена ребрами жесткости. Автоматическая система смазки постоянно смазывает суппорт, направляющие колонны, подшипники и ходовой винт циркуляционным фильтрованным маслом для лучшей работы станка и увеличивает срок службы станка.
Монолитная станина из сплава “Mechanite”, что обеспечивает высокую виброустойчивость, прочность и надежность. Геометрия станины компенсирует температурные расширения при длительной работе оборудования, что в сочетании с особым расположением ребер жесткости гарантирует абсолютную прочность.
Двигатель шпинделя динамически сбалансирован для уменьшения вибрационного смещения и имеет высокую выходную мощность для достижения высоких стандартов точности обработки и лучших показателей шлифования.
Высокоточные направляющие скольжения закалены и отшлифованы, а антифрикционное покрытие устраняет прерывистое перемещение на малой скорости, минимизирует износ и поддерживает высокую точность работы в течении длительного времени.
Механизм реверсирования стола происходит с помощью бесконтактных переключателей и с гидравлическим приводом, скорость перемещения стола переменна.
Наименование |
Ед. изм. |
AP-618M |
AP-2A618 |
AP-618CII |
Возможности обработки |
|
|
|
|
Размеры стола |
мм |
150×450 |
150×450 |
150×450 |
Максимальная длина шлифования |
мм |
480 |
480 |
480 |
Нагрузка на стол |
кг |
180 |
180 |
180 |
Расстояние от стола до центра шпинделя |
мм |
490 |
490 |
490 |
Размер стандартной магнитной плиты |
мм |
150×450 |
150×450 |
150×450 |
Продольное перемещение |
|
|
|
|
Ручное продольное перемещение |
мм |
530 |
530 |
530 |
Гидравлическое продольное перемещение |
мм |
- |
510 |
510 |
Скорость перемещения стола |
м/мин |
- |
5-52 |
5-52 |
Поперечное перемещение |
|
|
|
|
Ручное перемещение |
мм |
180 |
180 |
180 |
Ускоренное перемещение |
мм/мин |
- |
960 |
960 |
Автоматический ход |
мм |
- |
170 |
170 |
Приращение автоматической подачи |
мм |
- |
0,4-6 |
0,4-6 |
Цена деления нониуса поперечной подачи |
мм |
0,02 |
0,02 |
0,02 |
Поперечное перемещение за оборот маховика |
мм |
5 |
5 |
5 |
Вертикальная подача |
|
|
|
|
Ускоренное перемещение |
мм/мин |
- |
100 |
100 |
Приращение автоматической подачи |
мм |
- |
0,001-0,05 |
0,001-0,05 |
Цена деления нониуса вертикальной подачи |
мм |
0,005 (0,0001 опция) |
0,0001 |
0,0001
|
Вертикальное перемещение за оборот маховика |
мм |
1 |
0,1 микроподача |
0,1 микроподача |
Шлифовальный круг |
|
|
|
|
Размер шлифовального круга |
мм |
Ø203х12,7хØ31,75 |
Ø203х12,7хØ31,75 |
Ø203х12,7хØ31,75 |
Частота вращения шпинделя |
об/мин |
2850/3450 |
2850/3450 |
2850/3450 |
Двигатели |
|
|
|
|
Мощность привода шпинделя |
кВт |
2,3 |
2,3 |
2,3 |
Мощность привода поперечной подачи |
Вт |
- |
25 |
25 |
Мощность привода подъемного механизма |
кВт |
- |
0,4 |
0,4 |
Мощность привода гидравлической системы |
кВт |
- |
0,75 |
0,75 |
Общая потребляемая мощность |
кВА |
2,3 |
3,1 |
3,5 |
Габариты станка (Д×Ш×В) |
мм |
1950х1100х1770 |
1950х1100х1770 |
1950х1100х1770 |
Масса станка |
кг |
722 |
807 |
807 |
